TIME/DIV.:0,2ms/div.
Déclenchement : NORMAL; interne, niveau ajusté par la
commande LEVEL (ou déclenchement externe).

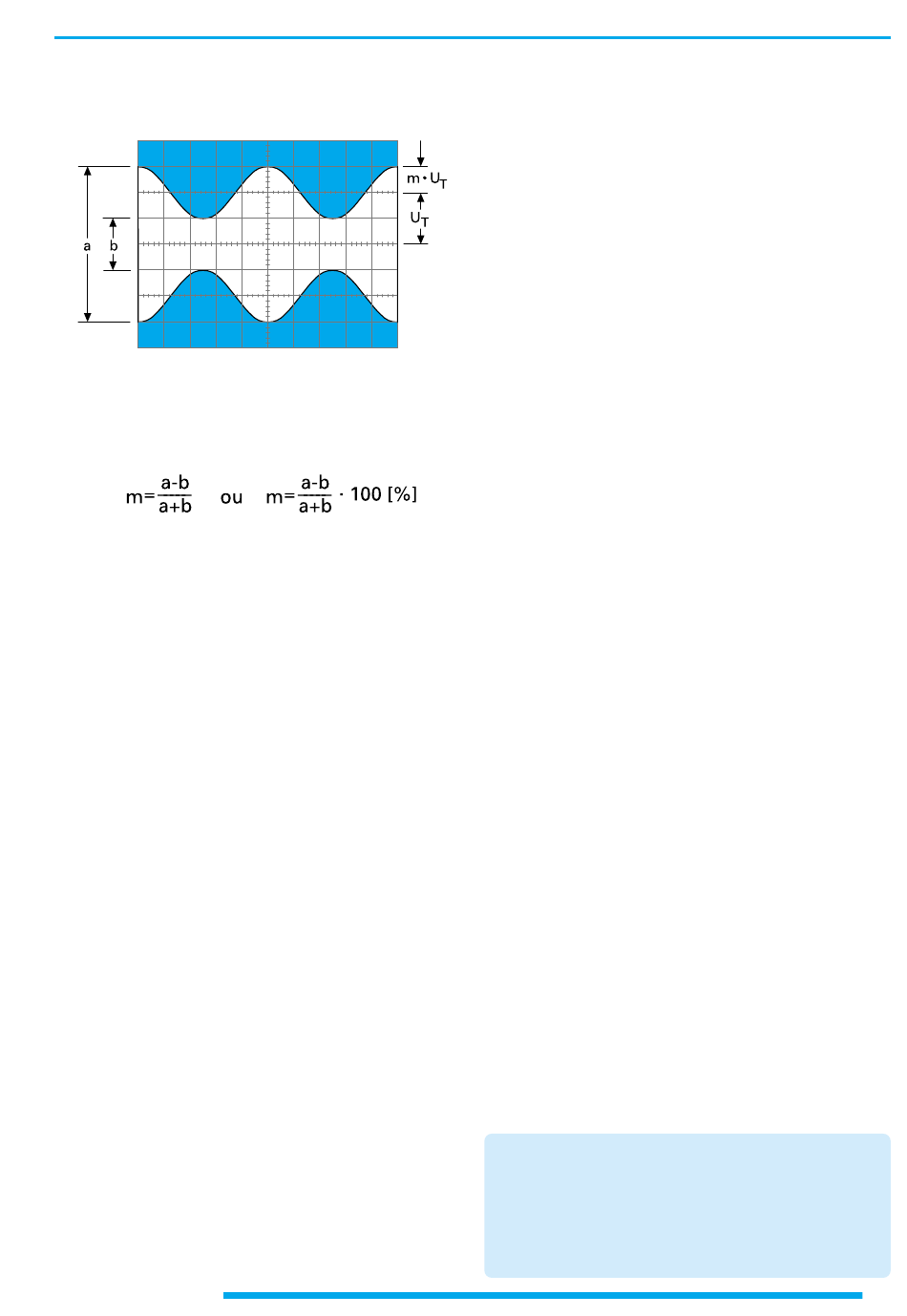

Figure 2 Ondulation modulée en amplitude :
F = 1MHz ; f = 1kHz;
m = 50% ; UT = 28,3mV
eff
En relevant les deux valeurs a et b sur l'écran, le taux de
modulation se calcule paroù :
Lors de la mesure du taux de modulation les boutons de
réglages fin d'amplitude et de temps peuvent être déréglés
au choix. Leurs positions n'influencent pas le résultat.
Déclenchement et balayage
Les éléments de commande les plus importants pour ce mode
de fonctionnement se trouvent à droite des boutons VOLTS/
DIV. Ils sont décrits dans la section " Éléments de commande
et Readout ".
La modification dans le temps d'une tension à mesurer (tension
alternative) peut être visualisée en mode Yt. Le signal mesuré
dévie ici le faisceau d'électrons dans le sens vertical alors que
la base de temps produit un balayage horizontal du faisceau
d'électrons de la gauche vers la droite de l'écran selon une
vitesse constante mais réglable.
Les variations périodiques répétitives de la tension dans le
temps sont généralement visualisées avec une déviation
temporelle périodique répétitive. Pour obtenir une image
" fixe " et exploitable, le début suivant de la déviation
temporelle ne doit avoir lieu qu'à la position du signal
(amplitude et front montant ou descendant) qui correspond
au déclenchement précédent de la base de temps. Il est donc
impossible d'effectuer un déclenchement sur une tension
continue, mais ceci n'est pas nécessaire du fait qu'il n'y a
aucune variation dans le temps.
Le déclenchement est possible par le signal de mesure lui-
même (déclenchement interne) ou par une tension externe
synchrone avec le signal à mesurer (déclenchement externe).
La tension de déclenchement doit présenter une certaine
amplitude minimale pour que le déclenchement ait lieu. Cette
valeur est appelée le seuil de déclenchement et elle est définie
par un signal sinusoïdal. Si la tension de déclenchement est
prélevée du signal à mesurer, il est possible de prendre comme
seuil de déclenchement la hauteur verticale de l'écran en mm
à laquelle se produit le déclenchement et où le signal est
stable. Le seuil de déclenchement interne est spécifié à ≤ 5
mm. Si la tension de déclenchement est amenée depuis
l'extérieur, elle doit alors être mesurée en Vcc sur la prise
correspondante. Dans certaines limites, la tension de
Sous réserve de modifications
Mode de fonctionnement des amplificateurs de mesure
.
a =Ut(1+m) et b=Ut(1-m)
déclenchement peut être nettement supérieure au seuil de
déclenchement. Elle ne devrait cependant généralement pas
dépasser 20 fois cette valeur.
L'oscilloscope possède deux modes de déclenchement qui
seront décrits dans ce qui suit.
Déclenchement automatique crête
Les informations spécifiques à l'appareil se trouvent dans les
paragraphes NM - AT (9), LEVEL (11) et TRIG. MODE (20)
dans la partie " Éléments de commande et Readout ".
Ce mode de déclenchement est activé automatiquement en
appuyant sur la touche AUTO SET. La détection de la valeur
de crête est automatiquement désactivée en couplage de
déclenchement DC et en déclenchement alterné, alors que le
déclenchement automatique reste maintenu.
En déclenchement automatique sur valeur de crête, le
balayage
est
également
lorsqu'aucune tension de mesure alternative ou tension
alternative de déclenchement externe n'est présente. En
l'absence de tension de mesure alternative, on aperçoit donc
une ligne horizontale (du balayage libre non déclenché), laquelle
peut également indiquer une tension continue.
Lorsqu'une tension de mesure est appliquée, les réglages se
limitent généralement à ceux de l'amplitude et de la base de
temps qui permettent de conserver une trace visible. Le
bouton LEVEL (seuil de déclenchement) est opérationnel en
mode déclenchement automatique. Sa plage de réglage est
automatiquement définie selon l'amplitude crête à crête du
signal appliqué et est ainsi indépendante de l'amplitude et de
la forme du signal. Le rapport cyclique d'un signal rectangulaire
peut ainsi varier entre 1:2 et 100:1, par exemple, sans que le
signal disparaisse.
Dans certaines circonstances, il est ainsi nécessaire de laisser
le bouton LEVEL presque en butée alors que la mesure
suivante exigera de le positionner au milieu de sa plage.
Cette facilité d'utilisation amène à recommander le
déclenchement automatique sur valeur de crête pour toutes
les mesures non complexes. Mais ce mode de fonctionnement
est également approprié pour aborder des problèmes de
mesure difficiles, notamment lorsque l'amplitude, la fréquence
ou la forme du signal à mesurer lui-même ne sont pas vraiment
connues.
Le déclenchement automatique sur valeur de crête est
indépendant de la source de déclenchement et peut être utilisé
aussi bien en déclenchement interne qu'en déclenchement
externe. Il fonctionne à des fréquences supérieures à 20 Hz.
Déclenchement normal
Les informations spécifiques à l'appareil se trouvent dans les
paragraphes NM - AT (9), LEVEL (11) et TRIG. MODE (20)
dans la partie " Éléments de commande et Readout ". Le
réglage fin de la base de temps (VAR) et le réglage de la
durée d'inhibition (HOLD-OFF) représentent des aides utiles
pour déclencher avec des signaux très difficiles. La description
ci-après se rapporte au mode analogique. Les différences en
mode numérique sont décrites dans la partie " Éléments de
commande et Readout ".
En déclenchement normal et avec un réglage
approprié du seuil de déclenchement, le ba-
layage peut être déclenché en tout endroit d'un
front du signal. La plage de déclenchement
réglable avec le bouton du seuil de déclenche-
ment dépend de l'amplitude du signal de
déclenchement.
déclenché
périodiquement
29
