Déclenchement et balayage
deux être synchrones. Le déclenchement est même possible
dans certains cas avec des multiples ou des sous-multiples
entiers de la fréquence mesurée. Il faut noter qu'un angle de
phase différent entre le signal mesuré et le signal de
déclenchement peut produire une trace qui ne correspond pas
au front de déclenchement choisi.
Le couplage de déclenchement peut également être employé
avec le déclenchement externe.
Indicateur de déclenchement
Les explications suivantes se rapportent à la LED mentionnée
au point (10) de la partie "Éléments de commande et Readout".
La LED s'allume aussi bien en déclenchement automatique
qu'en déclenchement normal lorsque les conditions suivantes
sont remplies :
1.
Le signal de déclenchement interne ou externe doit
être appliqué sur le comparateur de déclenchement
avec
une
amplitude
déclenchement).
2.
La tension de référence sur le comparateur (niveau de
déclenchement) doit être réglée de manière à ce que
les fronts du signal de déclenchement puissent la
franchir dans un sens ou dans l'autre. Il existe alors
des impulsions de déclenchement à la sortie du
comparateur pour le déclenchement de la base de
temps et pour l'affichage du déclenchement.
L'indication de déclenchement facilite le réglage et le contrôle
des conditions de déclenchement, notamment dans le cas
des signaux de très basse fréquence (utiliser alors le
déclenchement normal) ou d'impulsions très courtes.
Les impulsions de déclenchement sont mémorisées et
affichées pendant environ 100ms par l'indicateur de
déclenchement. Dans le cas de signaux ayant un taux de
répétition très faible, la LED s'allume alors de façon
impulsionnelle. L'indicateur clignote alors non seulement lors
du déclenchement du balayage horizontal, mais également à
chaque tracé dans le cas de l'affichage de plusieurs courbes à
l'écran.
Réglage de la durée d'inhibition (HOLD OFF)
Les informations spécifiques à l'appareil se trouvent dans le
paragraphe LED HO (21) dans la partie "Éléments de
commande et Readout". La description se rapporte au mode
analogique.
Lorsqu'avec des signaux complexes aucun point de
déclenchement stable n'est trouvé même après réglages
répétés du niveau de déclenchement (déclenchement
NORMAL), une image stable peut être obtenue en agissant
NORMAL
NORMAL
NORMAL
NORMAL
sur la durée d'inhibition du balayage (bouton HO) ) ) ) ) . Ce dispositif
règle le temps d'inhibition entre deux balayages dans le rapport
de 1 à 10. Ainsi les déclenchements qui apparaissent pendant
la période d'inhibition n'engendreront pas de balayage. Ce
dispositif est particulièrement utile pour visualiser des trains
d'impulsions d'amplitudes identiques.
Un signal à fort niveau de bruit ou fortement perturbé par une
composante HF sera parfois représenté en double. Dans
certains cas, le réglage du niveau de déclenchement (LEVEL)
agit uniquement sur le déphasage mutuel et non sur la double
représentation. Une représentation nette du signal nécessaire
à son analyse peut être obtenue en agissant sur le HOLD-
OFF. Pour cela, tourner le bouton HOLD-OFF vers la droite
jusqu'à l'obtention d'une image nette.
32
suffisante
(seuil
de
Une représentation double est également possible avec des
signaux impulsionnels dont les différences d'amplitudes sont
faibles. Seul un réglage parfaitement précis du seuil de
déclenchement permet la représentation d'un signal unique.
Le réglage de la durée d'inhibition (HOLD OFF) simplifie là
aussi le réglage.
En utilisation normale supprimer le HOLD-OFF pour obtenir
une meilleure luminosité du signal.

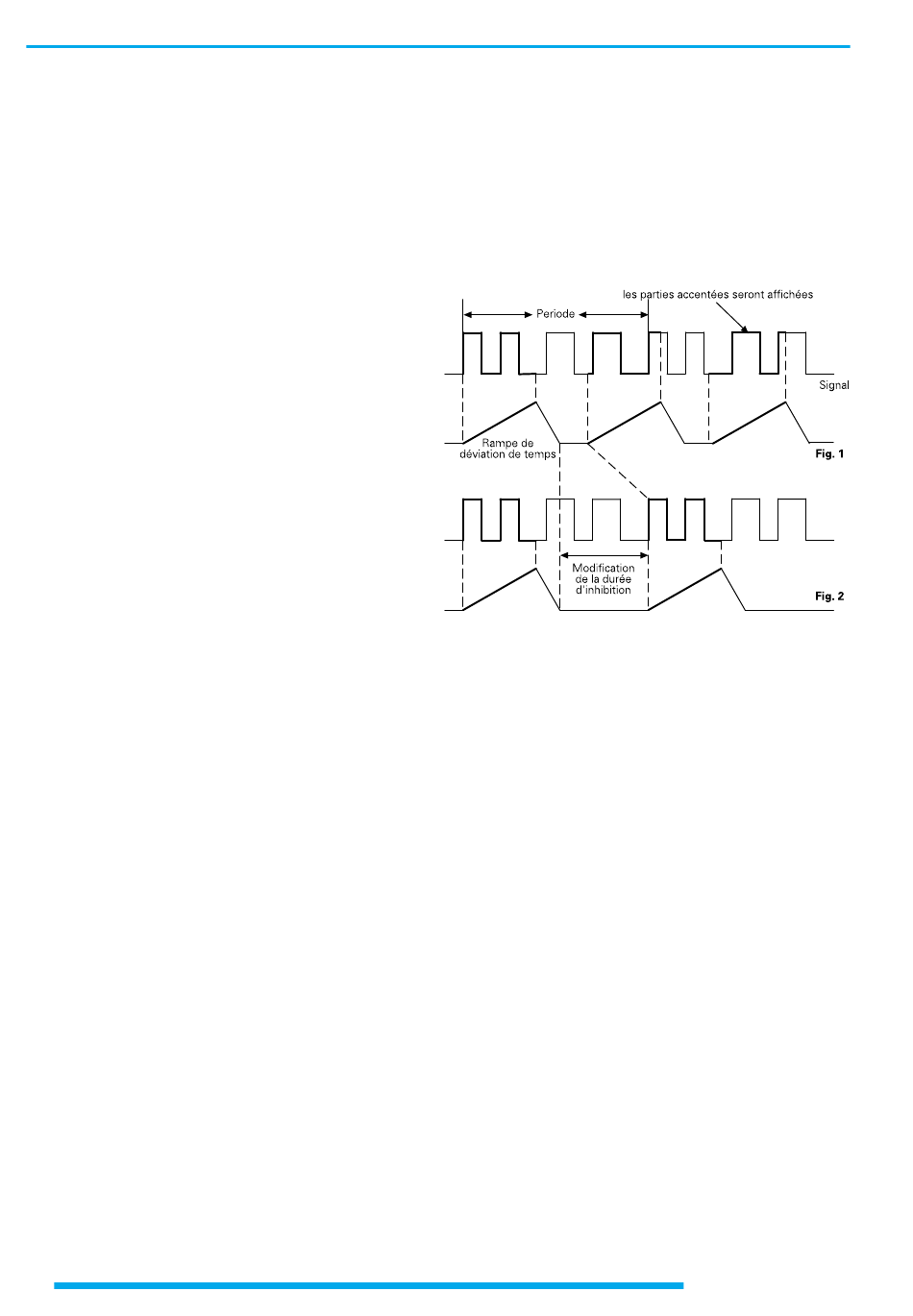

La Fig. 1 montre le réglage du HOLD-OFF en position x1.
Différentes parties d'une période du signal sont superposées
à l'écran.
La Fig. 2 présente un affichage stable.
Retard de balayage / Déclenchement retardé
Ces fonctions ne sont possibles qu'en mode base de temps
analogique.
Les informations spécifiques à l'appareil se trouvent dans les
paragraphes DEL. POS. / HO-LED(21), et DEL.MODE – ON/
OFF (23) dans la partie " Éléments de commande et
Readout ".
Comme décrit dans le paragraphe " Déclenchement et
balayage ", le déclenchement initie le balayage horizontal.
Le faisceau d'électrons qui était précédemment invisible est
allumé (rendu visible) puis dévié de la gauche vers la droite
jusqu'à la déviation maximale. Le faisceau est ensuite coupé
et il se produit un retour de trame (retour au point de départ
du balayage). Le balayage peut à nouveau être démarré par le
déclenchement automatique ou
déclenchement après écoulement de la durée d'inhibition.
Du fait que le point de déclenchement se trouve toujours au
début de la trace, l'expansion horizontale de la représentation
du signal à l'aide d'une vitesse de balayage supérieure (calibre
de base de temps inférieur – TIME/DIV.) ne peut avoir lieu
qu'à partir de ce point. Certains composantes du signal qui se
trouvaient précédemment plus à droite n'apparaissent alors
plus dans de nombreux cas. Le retard de balayage permet de
résoudre ce type de problème.
Le retard de balayage permet de retarder le balayage horizontal
à partir du point de déclenchement selon une durée prédéfinie.
Il existe ainsi la possibilité de commencer le balayage en
quasiment tout point d'une période du signal. L'intervalle de
temps qui suit le début retardé du balayage peut être
par un signal de
Sous réserve de modifications
