Les caractéristiques nominales avec indications
de tolérance sont valables après un temps de
chauffe de 20 minutes et pour une température
ambiante comprise entre 15°C et 30°C. Les va-
leurs sans indication de tolérance sont celles
d'un appareil standard.
CEM
Cet appareil répond aux standards européens concernant la
compatibilité électromagnétique. Les normes applicables sont
les suivantes : la norme d'immunité générale EN50082-2:1995
(pour environnement industriel) et la norme d'émission géné-
rale EN50081-1:1992 (pour environnement domestique,
commercial et industriel léger).
Cela signifie que cet appareil répond aux meilleurs standards.
Dans le cas de champs électromagnétiques élevés, des si-
gnaux peuvent être superposés aux signaux à mesurer. A
cause de la haute sensibilité des entrées, de leur haute impé-
dance et de la large bande passante, ces phénomènes sont
inévitables. Le blindage des câbles de mesure et le blindage
et la mise à la masse du circuit à tester peut réduire ou élimi-
ner ces effets.
Garantie
Les appareils HAMEG sont garantis pendant une période de
2 ans. La garantie couvre les défauts de matériel et de manu-
facture. La garantie ne couvre pas les défauts, pannes ou
détériorations dus à une erreur d'utilisation ou à une répara-
tion incorrecte. La garantie tombe dès que l'appareil est réparé
ou modifié par des techniciens non agréés par HAMEG. L'uti-
lisation de la garantie est faite par l'intermédiaire du distributeur
qui a vendu l'appareil. Avant sa sortie de production chaque
appareil subit un test de qualité avec une période de chauffe
de 10 heures. Ainsi presque toute panne à venir se déclare.
En cas d'expédition par poste, train ou transporteur, il est re-
commandé d'utiliser l'emballage d'origine. Les dommages
pendant le transport pour emballage insuffisant ne sont pas
couverts par la garantie. Lors d'une réclamation, nous recom-
mandons d'apposer une feuille sur le coffret de l'appareil,
décrivant en style télégraphique le défaut observé. Lorsque
celle-ci comporte également le nom et le n° de téléphone de
l'utilisateur cela peut servir à un dépannage accéléré.
Entretien
Diverses propriétés importantes de l'oscilloscope doivent être
soigneusement revérifiées à certains intervalles. Ceci permet
d'être assuré que tous les signaux sont représentés avec la
précision indiquée dans les caractéristiques techniques. Les
méthodes de contrôle décrites dans le plan de tests de cette
notice peuvent être effectuées sans grands frais avec des
appareils de mesure. Il est cependant recommandé d'acqué-
rir le testeur d'oscilloscope HZ 60 lequel, malgré son prix
modique, remplit toutes les tâches de ce genre de façon par-
faite. L'extérieur de l'appareil doit être nettoyé régulièrement
avec un pinceau à poussière. La saleté résistante sur le cof-
fret, la poignée, les parties en plastique et en aluminium peut
être enlevée avec un chiffon humide (eau + 1% de détergent).
Pour de la saleté grasse il est possible d'utiliser de l'alcool à
brûler ou de la benzine. L'écran peut être nettoyé avec de
l'eau ou de la benzine (mais pas avec de l'alcool ni avec un
détachant). Il faut ensuite l'essuyer avec un chiffon propre,
sec et non-pelucheux. En aucun cas le liquide de nettoyage
ne doit passer dans l'appareil. L'application d'autres produits
de nettoyage peut attaquer les surfaces peintes et en plasti-
que.
Sous réserve de modifications
Coupure de sécurité
L'appareil est équipé d'un dispositif de coupure du secteur.
Ce dispositif protège contre les surtensions et les surcharges
en courant en coupant l'alimentation secteur. Des coupures
ou des distorsions du secteur peuvent également provoquer
la mise en service de ce dispositif. Après extinction de l'appa-
reil (touche POWER sortie), il faut attendre 10 secondes avant
sa mise en service.
Alimentation
L'oscilloscope fonctionne à des tensions d'alimentation com-
prises entre 100V et 240V alternatifs. Aucun dispositif de
commutation à différentes tensions secteur n'a par consé-

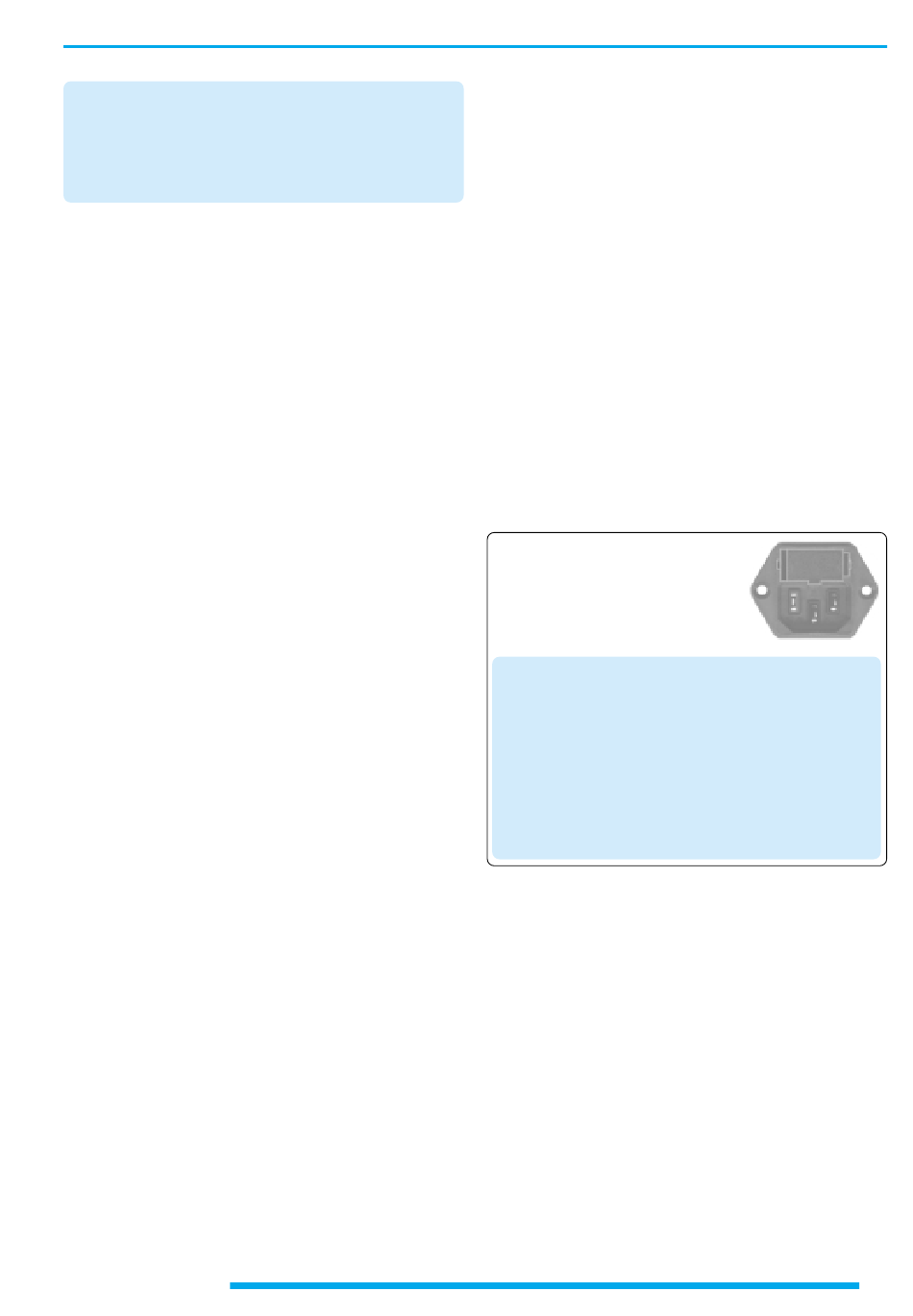

quent été prévu. Les fusibles d'alimentation sont accessibles
de l'extérieur. Les porte fusibles sont au dessus de la prise
d'alimentation secteur à trois broches. N'essayez jamais de
remplacer le fusible sans déconnecter d'abord le câble d'ali-
mentation. Utilisez alors un petit tournevis pour extraire le
porte-fusible. Remplacer le fusible et remettre en place le porte
fusible. L'utilisation de fusibles bricolés ou le court-circuit du
porte fusible n'est pas permis; HAMEG n'assume aucune res-
ponsabilité de quelque sorte que ce soit pour les dommages
qui en résulteraient, et tout recours en garantie serait annulé.
Type du fusible :
taille 5x20mm, 0,8A, 250V, C;
IEC 127 feuille III (soit DIN 41662
soit DIN 41571, feuille 3).
Coupure : temporisée (T), 0,8A.
ATTENTION ! Un fusible se trouve à l'intérieur
de l'appareil à proximité de l'alimentation à dé-
coupage.
taille 5x20mm, 0,8A, 250V, C;
IEC 127 feuille III (soit DIN 41662 soit DIN
41571, feuille 3). Coupure :rapide (R), 0,8A.
Ce fusible ne doit pas être remplacé par l'utili-
sateur.
Généralités
