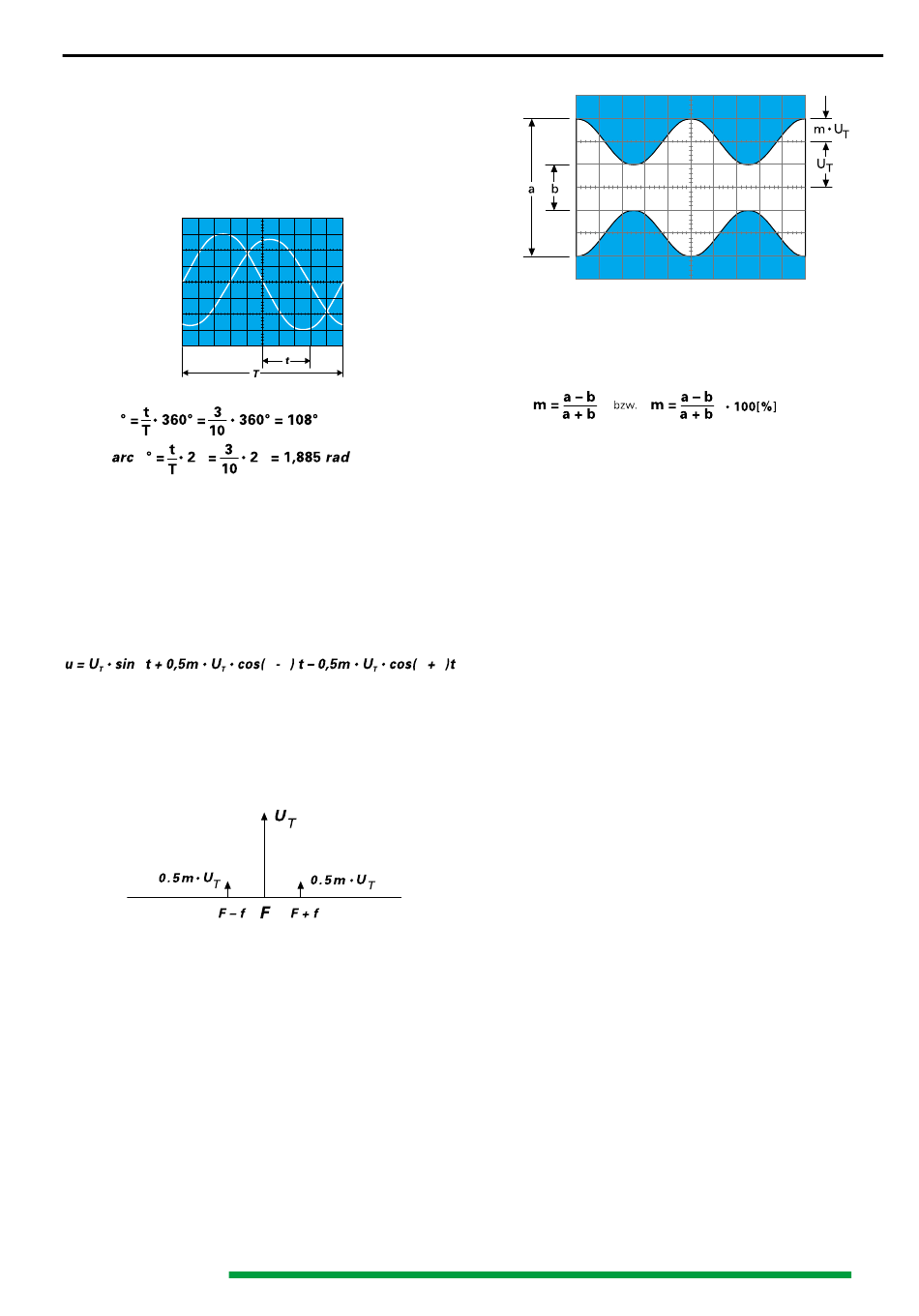

Mesure de différence de phase en fonctionne-
ment deux canaux
t = écart horizontal des passages au zéro en div,
T = écart horizontal pour une période en div.
Dans l'exemple t=3div et T=10div. A partir de là, on peut
calculer une différence de phase en degrés de:
ϕ
ϕ π
Des angles de phase relativement petits à fréquences basses
peuvent être mesurés avec plus de précision en fonction XY
par les figures de Lissajous.

Mesure d'une modulation d'amplitude

L'amplitude momentanée u au temps t d'une tension por-
teuse HF, modulée en amplitude sans distorsion par une
tension sinusoïdale BF est de la forme :
Ω
où UT = amplitude porteuse non modulée,
Ω Ω Ω Ω Ω
= 2F = pulsation de porteuse,
ω ω ω ω ω
= 2f = pulsation de modulation,
m = taux de modulation (0 à 100%).
La bande latérale basse F-f et la bande latérale haute F+f
proviennent de la modulation de la porteuse F.
Fig. 1 Spectre de modulation d'amplitude (m=50%).
L'image de l'ondulation HF modulée en amplitude peut être
visualisée sur l'oscilloscope et être exploitée lorsque le spectre
de fréquence se trouve dans la bande passante de
l'oscilloscope. La base de temps sera réglée de façon que
plusieurs trains d'onde de la fréquence de modulation soient
visibles. Normalement, avec la fréquence de modulation (du
générateur BF ou d'un démodulateur) on devrait déclencher
en externe.
Réglage de l'oscilloscope pour un signal correspondant à la
figure 2 :
N'enfoncer aucune touche.
Y:CH.I; 20mV/div; AC.
TIME/DIV.:0,2ms/div.
Déclenchement : NORMAL; interne, niveau ajusté par la
commande LEVEL (ou déclenchement externe).
Sous réserve de modifications
π
Ω ω Ω ω
Déclenchement et balayage
Figure 2
Ondulation modulée en amplitude :
F = 1MHz ; f = 1kHz;
m = 50% ; UT = 28,3mV
eff
En relevant les deux valeurs a et b sur l'écran, le taux de
modulation se calcule par
Lors de la mesure du taux de modulation les boutons de
réglages fin d'amplitude et de temps peuvent être déréglés
au choix. Leurs positions n'influencent pas le résultat.
Déclenchement et balayage
Les éléments de commande les plus importants pour ce mode
de fonctionnement se trouvent à droite des boutons VOLTS/
DIV. Ils sont décrits dans la section " Éléments de commande
et Readout ".
La modification dans le temps d'une tension à mesurer
(tension alternative) peut être visualisée en mode Yt. Le signal
mesuré dévie ici le faisceau d'électrons dans le sens vertical
alors que la base de temps produit un balayage horizontal du
faisceau d'électrons de la gauche vers la droite de l'écran
selon une vitesse constante mais réglable.
Les variations périodiques répétitives de la tension dans le
temps sont généralement visualisées avec une déviation
temporelle périodique répétitive. Pour obtenir une image
" fixe " et exploitable, le début suivant de la déviation
temporelle ne doit avoir lieu qu'à la position du signal
(amplitude et front montant ou descendant) qui correspond
au déclenchement précédent de la base de temps. Il est donc
impossible d'effectuer un déclenchement sur une tension
continue, mais ceci n'est pas nécessaire du fait qu'il n'y a
aucune variation dans le temps.
Le déclenchement est possible par le signal de mesure lui-
même (déclenchement interne) ou par une tension externe
synchrone avec le signal à mesurer (déclenchement externe).
La tension de déclenchement doit présenter une certaine
amplitude minimale pour que le déclenchement ait lieu. Cette
valeur est appelée le seuil de déclenchement et elle est définie
par un signal sinusoïdal. Si la tension de déclenchement est
prélevée du signal à mesurer, il est possible de prendre comme
seuil de déclenchement la hauteur verticale de l'écran en mm
à laquelle se produit le déclenchement et où le signal est stable.
Le seuil de déclenchement interne est spécifié à ≤ 5 mm. Si
la tension de déclenchement est amenée depuis l'extérieur,
elle doit alors être mesurée en Vcc sur la prise correspondante.
Dans certaines limites, la tension de déclenchement peut être
nettement supérieure au seuil de déclenchement. Elle ne
devrait cependant généralement pas dépasser 20 fois cette
valeur.
L'oscilloscope possède deux modes de déclenchement qui
seront décrits dans ce qui suit.
.
