Visualisation de signaux
Exemples:
Longueur d'un train d'onde L = 7div
Durée de balayage utilisée Z = 0,1µs/div
Période recherchée T = 7x1x10
Fréquence de récurrence recherchée
F = 1:(0,7.10 -6 )=1,428MHz
Période du signal T=1s
Base de temps Zc=0,2s/div
Longueur d'onde recherchée L=1/0,2=5div.
Longueur d'un train d'ondes d'une tension de ronflement
L = 1div,
Durée de balayage choisie Z = 10ms/div,
fréquence de ronflement recherchée
F = 1:(1.10.10 -3 )=100Hz.
Fréquence lignes TV F = 15625Hz,
Durée de balayage choisie Z = 10µs/div,
longueur d'onde recherchée
L = 1:(15625.10 -5 ) = 6,4div
Longueur d'une onde sinusoïdale
L = 4div min., 10div max.,
fréquence F = 1kHz,
durée de balayage max. Z = 1:(4.10
durée de balayage min. Z = 1:(10.10
durée de balayage à utiliser Z = 0,2ms/div,
longueur d'onde représentée
L = 1:(10 3 .0,2.10 -3 ) = 5div.
Longueur d'un train d'onde HF L=1div,
Base de temps Z = 0,5µs/div,
touche expansion x10 enfoncée: Z=50ns/div,
fréquence de signal recherchée
-9
F = 1:(0,8x50x10 ) = 20MHz
durée de période recherchée T = 1:(25.10
Si la portion de temps à mesurer est relativement faible en
comparaison de la période complète du signal, il faut alors
travailler avec l'échelle de temps dilatée (X-MAG. x10). La
portion de temps intéressante peut être amenée au centre
de l'écran en tournant le bouton X-POS.
Les temps de montée des échelons de tensions sont
déterminants pour leurs comportements impulsionnels. Afin
que des régimes transitoires, d'éventuels arrondis et des
bandes passantes limites influencent moins la précision de la
mesure, les temps de montée sont généralement mesurés
entre 10% et 90% de la hauteur d'impulsion verticale. Pour
une amplitude de signal de 5div de haut et symétrique par
rapport à la ligne du milieu, le graticule interne de l'écran
possède deux lignes horizontales pointillées à ±2,5div de la
ligne du milieu.
L'écart de temps entre les deux points où la trace
croise en-haut et en-bas les lignes horizontales du
graticule situées à 2div du centre est le temps de
montée recherché. Les temps de descente seront
mesurés de la même façon.

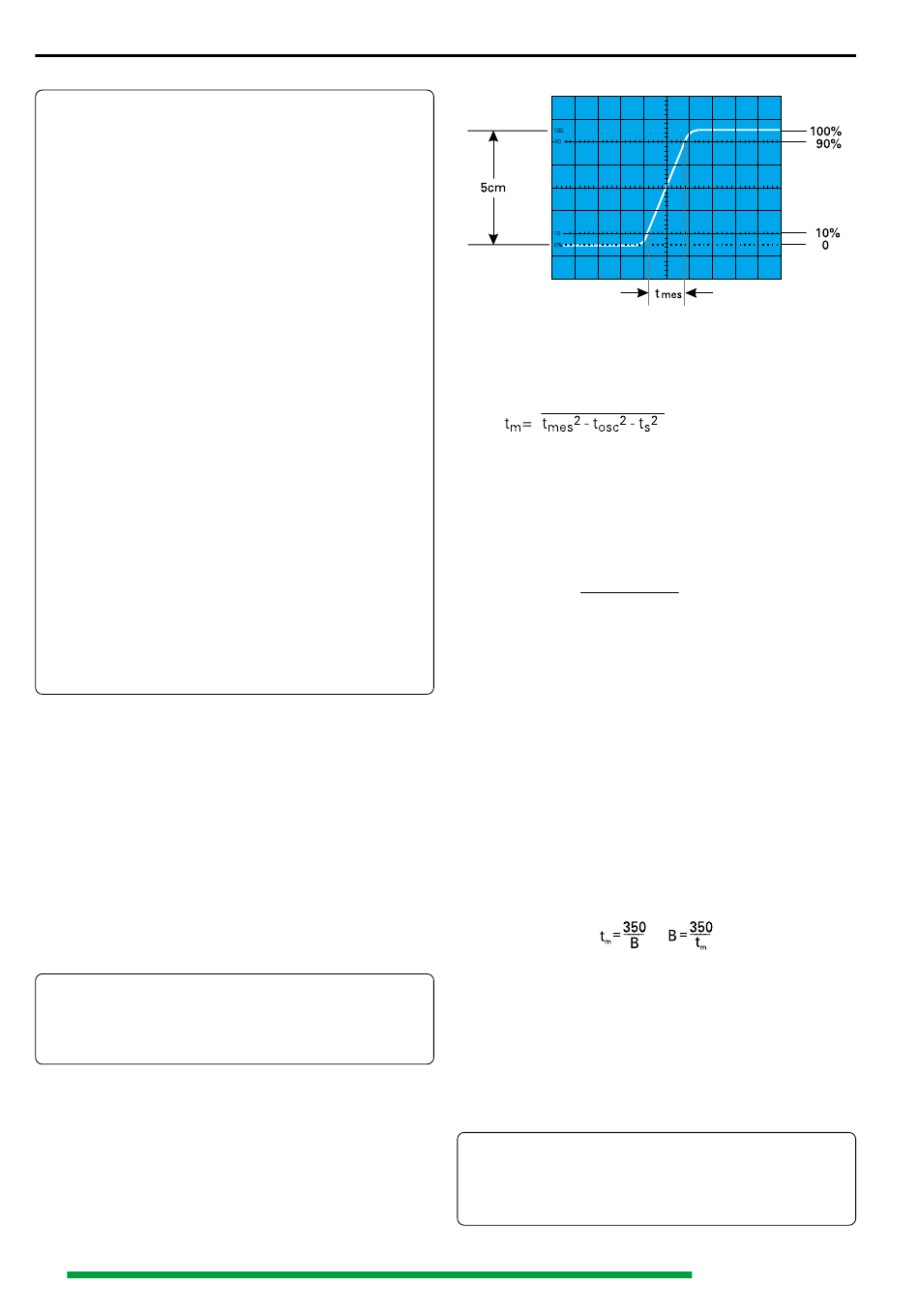

La position de l'image verticale optimale et le temps de mon-
tée sont représentés dans la figure ci-après.
Avec un calibre de base de temps de 10ns/cm, l'exemple de
la figure donnerait un temps de montée total mesuré de
t = 1,6cm x 10ns/cm = 16ns
tot
10
-6
=0,7µs
3 ) = 0,25ms/div,
3 ) = 0,1ms/div,
6 ) = 50ns.
Avec des temps très courts le temps de montée de
l'amplificateur vertical de l'oscilloscope et éventuellement de
la sonde atténuatrice utilisée sont à déduire géométriquement
de la valeur de temps mesurée. Le temps de montée du signal
est alors
√
ttot correspond ici au temps de montée total mesuré, tosc à
celui de l'oscilloscope (environ 8,75ns pour le HM407-2) et ts
à celui de la sonde atténuatrice, par exemple 2 ns. Si ttot est
supérieur à 100ns, le temps de montée de l'amplificateur
vertical peut alors être négligé (erreur < 1 %).
L'exemple de la figure ci-dessus donne ainsi un temps de
montée du signal de
t = √16
2 -8,75
La mesure de temps de montée ou de descente n'est
naturellement pas limitée à la configuration d'image de la figure
ci-dessus. Ainsi, elle est seulement plus facile. En principe la
mesure est possible dans chaque position d'image et avec
une amplitude de signal quelconque. Il est seulement
important que le flanc de signal concerné soit visible en pleine
longueur avec une pente pas trop raide et que l'écart horizontal
soit mesuré à 10% et 90% de l'amplitude. Si le flanc montre
des pré-ou suroscillations, on ne doit pas rapporter les 100%
aux valeurs crêtes, mais aux niveau en régime établi. De
même, des creux ou des pointes à côté du flanc ne doivent
pas être pris en considération. Lors de distorsions très fortes
la mesure du temps de montée ou de descente perd tout son
sens. Pour des amplificateurs qui ont une bande passante
élevée (donc un bon comportement impulsionnel) la relation
en valeur numérique entre le temps de montée tm (en ns) et
la bande passante (en MHz) s'énonce :
Application du signal
Une brève pression sur la touche AUTO SET suffit pour obtenir
automatiquement un réglage approprié de l'appareil en
fonction du signal (voir " AUTO SET "). Les explications
suivantes se rapportent à des applications particulières qui
nécessitent un réglage manuel. La fonction des éléments de
commande est décrite dans la partie " Éléments de
commande et Readout ".
Attention lors de l'application de signaux inconnus à
l'entrée verticale ! Il est recommandé de toujours ef-
fectuer la mesure avec une sonde atténuatrice ! Sans
sonde atténuatrice, il faut toujours choisir un couplage
AC et un coefficient de déviation de 20V/cm.
2 -2 2 = 13,25ns
