n'est pas modifié en mode numérique, celle-ci reprendra
alors son calibre précédent en retournant en mode
analogique (par exemple 50 ns/div).
En cas de modification du réglage (par exemple 2 µs/div)
après être passé du mode analogique au mode numérique,
la base de temps conservera le nouveau calibre lors du
retour au mode analogique (par exemple 2 µs/div).
En mode numérique, si le calibre de la base de temps est
compris entre 100 s/div. et 1 s/div. et que l'appareil est
commuté en mode analogique, la base de temps adopte
automatiquement le calibre 500 ms/div. Les autres
paramètres correspondent à ceux décrits précédemment.
Le réglage X-MAG x10 reste inchangé en passant du mode
analogique au mode numérique ou inversement.
Mode numérique seulement :
Une pression prolongée sur la touche STOR. MODE /
HOLD commute en mode numérique et allume l'une des
LED STOR. MODE, celle-ci dépendant du mode de
fonctionnement numérique qui était sélectionné avant le
passage au mode analogique.
Exception : si l'appareil se trouve en mode SINGLE
analogique (SGL), il adopte automatiquement le mode
SINGLE numérique.
Attention !
Les possibilités offertes par le retard de balayage et
le fonctionnement associé avec base de temps
retardée ne sont pas disponibles en mode numérique.
Vous trouverez des informations supplémentaires sur le
fonctionnement en mode numérique dans la partie " Mode
numérique ".
HOLD
Chaque pression sur la touche HOLD fait passer l'appareil
du mode mémoire protégée en mémoire non protégée et
inversement. L'état courant est indiqué par le Readout.
Si la voie indiquée par le Readout est " CH1.. ", " CH2.. ",
" CH1.. CH2.. " (DUAL) ou " CHY.. CHX.. " (XY), la
mémoire n'est pas protégée et peut être remplacée par
le signal courant. Le Readout indique " HLD.. " après avoir
appuyé sur la touche HOLD, ce qui indique que le contenu
de la mémoire est protégé et que celui-ci ne peut pas être
remplacé. Les touches de changement de mode Y CHI
(21), CHII (25) et DUAL (22) sont alors sans effet. Le
changement du mode DUAL en mode XY et inversement
n'est possible que si DUAL ou XY était actif avant de
sélectionner le mode HOLD.
C'est notamment en utilisant les calibres élevés de la base
de temps (défilement lent) pour le fonctionnement
déclenché qu'il est possible d'observer les remplacements
successifs du contenu de la mémoire par les nouveaux
signaux. Si la protection de la mémoire est activée au milieu
de l'acquisition d'un signal, il peut alors se produire un
point de rupture ou une jonction irrégulière entre l'ancien
et le nouveau signal. Cet effet peut être évité en procédant
à une acquisition du signal en mode monocoup, et ce
même en étudiant un signal répétitif. Il en résulte une
acquisition complète du nouveau signal et celui-ci ne sera
pas remplacé une fois mémorisé. Le contenu de la
mémoire peut ensuite être protégé avec HOLD afin d'éviter
que les données ne soient remplacées en appuyant
accidentellement sur RESET.
Sous réserve de modifications
Éléments de commande et Readout
En mode HOLD, le signal qui se trouve en mémoire peut
être déplacé dans le sens vertical (+/- 4 div) avec le bouton
Y-POS. correspondant.
La position originelle de la trace est perdue après un
déplacement dans le sens vertical, mais celle-ci peut à
nouveau être déterminée. Il faut pour ce faire tourner le
bouton Y-POS. correspondant de manière continue. Le
déplacement vertical s'arrête en atteignant la position
originelle, même si l'on continue de tourner le bouton. Un
signal sonore est émis simultanément. Il faut relâcher le
bouton pendant environ 2 secondes pour pouvoir procéder
à un nouveau déplacement vertical.
Attention !
Les limites de la plage dynamique des convertisseurs
A/N peuvent devenir visibles si l'on modifie la position
verticale avec Y-POS. après une mémorisation. Ceci
peut affecter les parties du signal qui se trouvent au-
delà des limites du réticule dans le sens vertical.

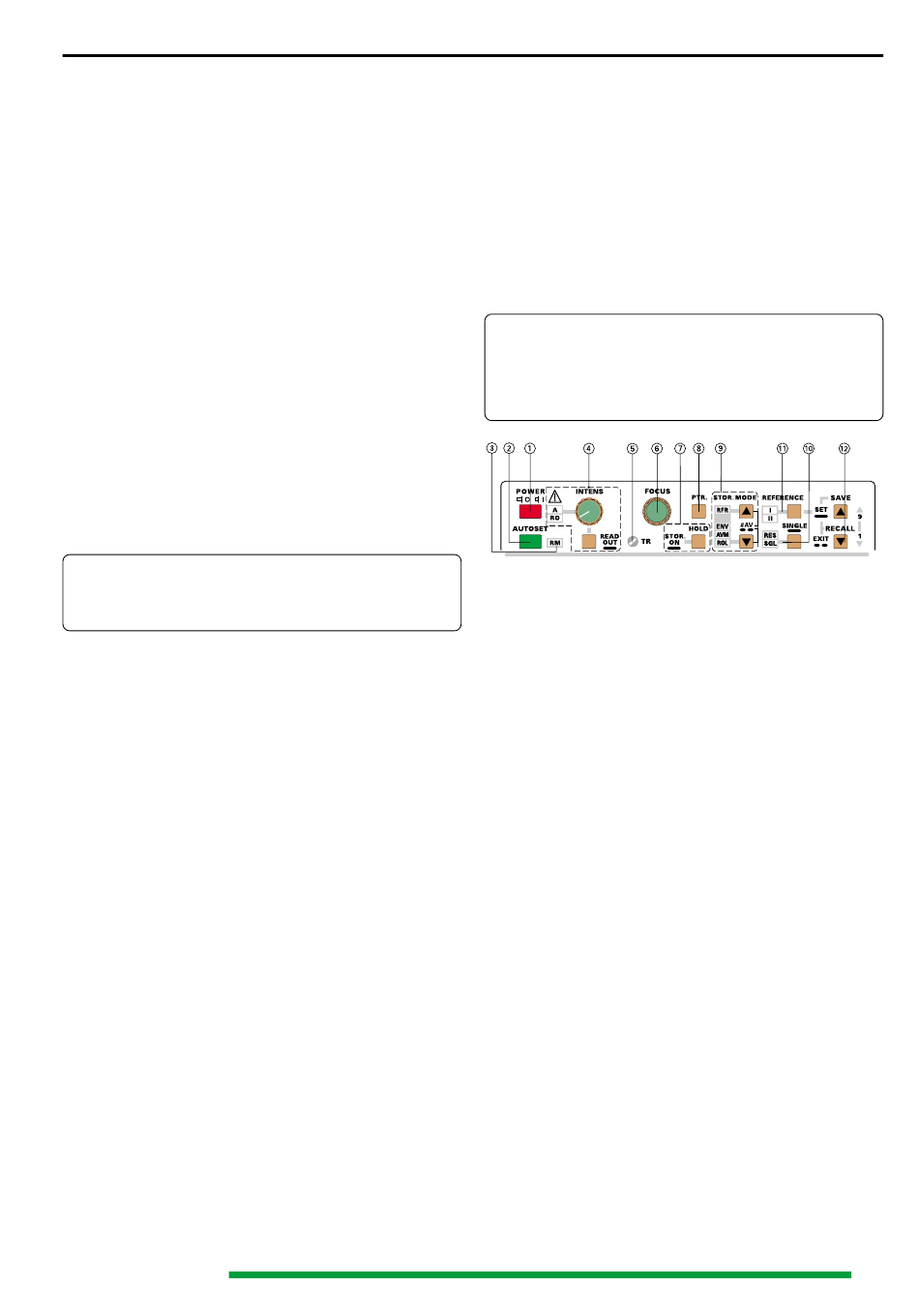

(8) PTR – Touche de sélection du mode pré- ou post-déclen-
chement.
La fonction PRÉDÉCLENCHEMENT est utilisée pour
acquérir et afficher les signaux qui se produisent avant un
déclenchement. À l'opposé de cette fonction, le POST-
DÉCLENCHEMENT est utilisé pour acquérir les signaux
qui se produisent après un déclenchement et qui n'auraient
pas pu être acquis avec un prédéclenchement de 0 %. Du
fait qu'elles dépendent des signaux de déclenchement,
aucune de ces fonctions n'est disponible dans les modes
XY et ROLL.
La valeur de pré- ou de post-déclenchement courante est
affichée par le Readout et varie dans la chronologie suivante
à chaque pression sur la touche PTR :
PT0%, PT25%, PT50%, PT75%, PT100%, PT-75%, PT-
50%, PT-25% et retour à PT0%. Les valeurs se rapportent
à l'axe X (réticule) de l'écran (10 % = 1 division).
La description suivante suppose que le grossissement X
(x10) est désactivé et que la trace commence sur la ligne
verticale à l'extrême gauche. Elle suppose également la
sélection d'un mode de déclenchement (source, couplage)
dans lequel le symbole du seuil de déclenchement est
affiché. Contrairement au mode analogique, le symbole
du seuil de déclenchement peut être décalé sur l'axe X en
utilisant le prédéclenchement.
PRÉDÉCLENCHEMENT
PRÉDÉCLENCHEMENT 0% (Readout " PT0% ") signifie
que le tracé du signal commence au moment du
déclenchement. Le symbole du seuil de déclenchement
indique cette position. Une flèche à gauche peut s'afficher
si la commande X-POS. n'est pas centrée. Il faut alors
tourner le bouton X-POS. jusqu'à faire disparaître la flèche.
PRÉDÉCLENCHEMENT 25% (Readout " PT25% ") est
sélectionné en appuyant une fois sur la touche. Le tracé
du signal commence avec une antériorité de 25 % et le
symbole du seuil de déclenchement est décalé de 2,5
