Il y a lieu de tenir compte :
qu'en
raison
de
trigonométriques l'exploitation du calcul doit être limitée à
un angle ≤ 90°. C'est justement là que résident les avantages
de la méthode.
de ne pas utiliser une fréquence de mesure trop élevée.
Aux fréquences supérieures à 120kHz, le décalage de phase
des deux amplificateurs du HM404-2 peut être supérieur à
un angle de 3° en fonction XY.
qu'à partir de l'image d'écran seule il n'est pas possible
de voir si la tension de test est en avance ou en retard par
rapport à la tension de référence. Un élément RC placé
devant l'entrée de tension test de l'oscilloscope peut aider.
La résistance d'entrée de 1MΩ peut de suite servir de R, si
bien que seul un condensateur adéquat C est à brancher. Si
l'ouverture de l'ellipse s'agrandit (par rapport à C court -
circuité) alors la tension de test est en avance et inversement.
Ceci n'est cependant valable que dans la plage d'un décalage
de phase jusqu'à 90°. C'est pourquoi C doit être
suffisamment grand et ne provoquer qu'un décalage de
phase relativement petit mais suffisant pour être remarqué.
Lorsqu'en fonction XY les deux tensions d'entrée
manquent ou disparaissent un spot très lumineux sera
présent sur l'écran. Avec un réglage de luminosité trop
élevé (bouton INTENS.) ce point peut brûler la couche
luminescente du tube, ce qui provoque soit une perte
de luminosité permanente soit, dans un cas extrême
une destruction totale de la couche sur ce point.
Mesure de différence de phase en mode
double trace (Yt)
Attention:
les mesures de la différence de phase sont impossibles
en mode Yt double trace, car le déclenchement y est
alterné.
En mode double trace Yt (DUAL), Il est très facile de mesurer
à l'écran une différence de phase importante entre deux
signaux d'entrée de même fréquence et de même forme.
Le balayage est alors déclenché par le signal servant de
référence (position de phase 0). L'autre signal peut alors avoir
une avance ou un retard. Pour des fréquences 1kHz la
commutation de canal alternée sera choisie; pour des
fréquences <1kHz le fonctionnement en découpé est plus
approprié (moins de scintillement). La précision de lecture
sera élevée lorsque l'on affiche entre une et deux périodes
et approximativement la même hauteur d'image pour les
deux signaux. Pour ce réglage il est possible d'utiliser
également les réglages fins d'amplitude et de balayage. Le
niveau de déclenchement LEVEL est sans influence sur le
résultat. Les deux traces seront avant la mesure positionnées
sur la ligne horizontale centrale avec les boutons Y-POS. Avec
des signaux sinusoïdaux l'on travaille sur les passages au
zéro; les sommets de sinusoïdes sont moins précis.
Lorsqu'un signal sinusoïdal est sensiblement déformé par
des harmoniques pairs (demi-ondes inégales par rapport à
l'axe X) ou lorsqu'une tension continue de décalage est
présente, le couplage AC
AC doit être choisi pour les deux
AC
AC
AC
canaux. S'il s'agit de signaux d'impulsions de même forme,
la lecture s'effectue aux fronts raides.
Sous réserve de modifications
Mode de fonctionnement des amplificateurs verticaux
la
périodicité
des
fonctions

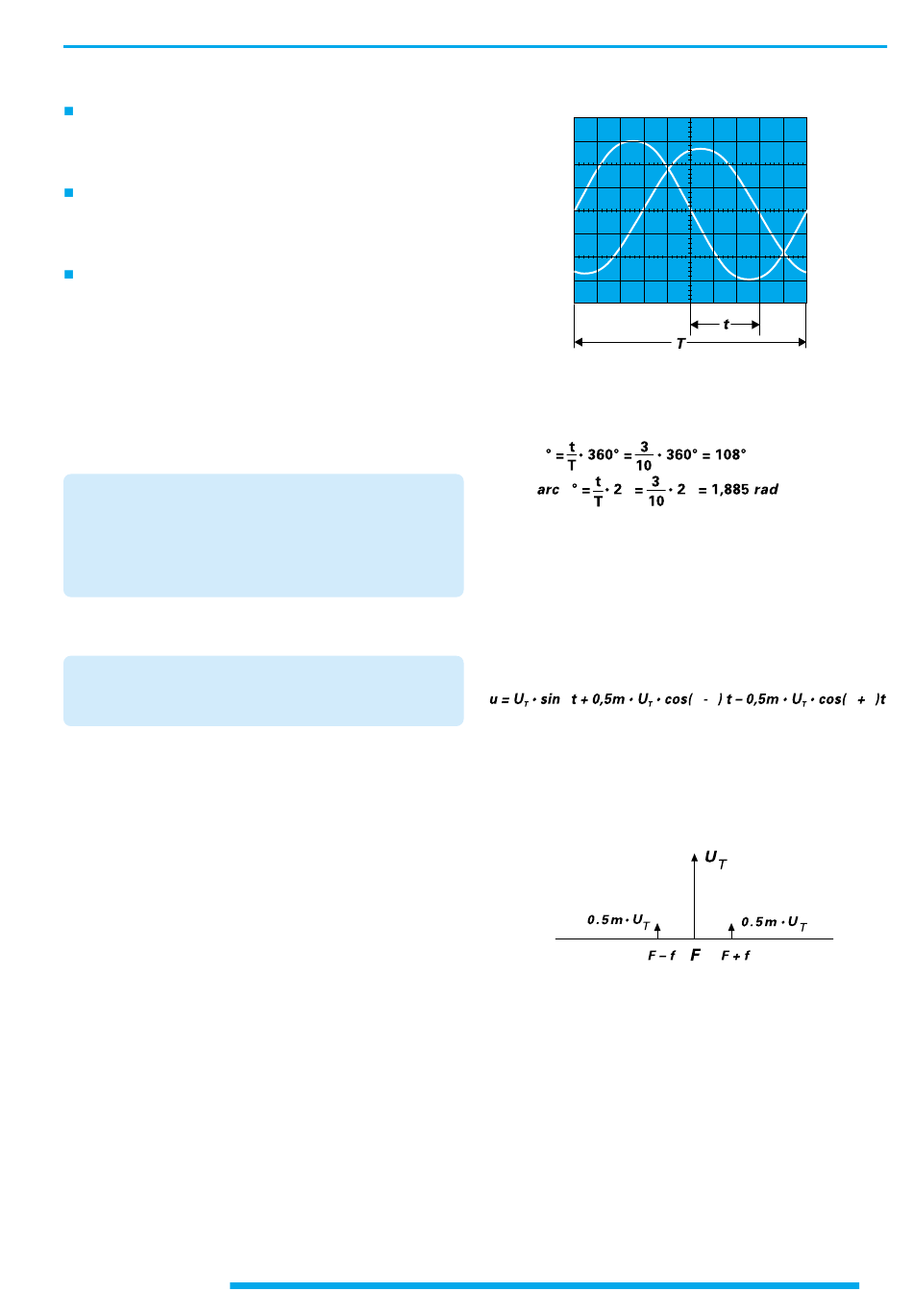

Mesure de différence de phase en fonctionne-
ment deux canaux
t = écart horizontal des passages au zéro en div,
T = écart horizontal pour une période en div.
Dans l'exemple t=3div et T=10div. A partir de là, on peut
calculer une différence de phase en degrés de:
ϕ
ϕ
Des angles de phase relativement petits à fréquences basses
peuvent être mesurés avec plus de précision en fonction XY
par les figures de Lissajous.
Mesure d'une modulation d'amplitude
L'amplitude momentanée u u u u u au temps t t t t t d'une tension
porteuse HF, modulée en amplitude sans distorsion par une
tension sinusoïdale BF est de la forme :
Ω
où
UT
= amplitude porteuse non modulée,
Ω Ω Ω Ω Ω
= 2F = pulsation de porteuse,
ω ω ω ω ω
= 2f = pulsation de modulation,
m
= taux de modulation (0 à 100%).
La bande latérale basse F-f et la bande latérale haute F+f
proviennent de la modulation de la porteuse F.
Fig. 1 Spectre de modulation d'amplitude (m=50%).
L'image de l'ondulation HF modulée en amplitude peut être
visualisée sur l'oscilloscope et être exploitée lorsque le
spectre de fréquence se trouve dans la bande passante de
l'oscilloscope. La base de temps sera réglée de façon que
deux
deux
deux
deux
plusieurs trains d'onde de la fréquence de modulation soient
visibles. Normalement, avec la fréquence de modulation (du
générateur BF ou d'un démodulateur) on devrait déclencher
en externe.
Réglage de l'oscilloscope pour un signal correspondant à la
figure 2 :
N'enfoncer aucune touche. Y:CH.I; 20mV/div; AC.
TIME/DIV.:0,2ms/div.
Déclenchement : NORMAL; interne, niveau ajusté par la
π
π
Ω ω
Ω ω
23
