HM 1004
3
En mode DUAL ce sont les deux voies qui fonctionnent. La
nature de la représentation des signaux des deux voies
dépend de la base de temps (voir " Éléments de commande
et Readout "). L'inversion des voies peut avoir lieu après
chaque balayage horizontal (mode alterné), mais elle peut
également se produire à une fréquence élevée au sein d'une
période de balayage (mode choppé). Il est ainsi également
possible de représenter des phénomènes lents sans scin-
tillements.
Le mode alterné n'est généralement pas adapté pour la
représentation sur l'oscilloscope de phénomènes lents à des
calibres de base de temps ≥ 0,5 ms/cm. L'écran scintille ou
semble vaciller.
Le mode choppé n'a généralement aucun intérêt pour les
signaux ayant une fréquence de récurrence élevée et qui
sont observés aux calibres inférieurs de la base de temps.
En mode ADD, les signaux des deux voies sont addition-
nés algébriquement (±I ±II).
• LED INV voies I et II éteintes: CHI+CHII
• LED INV voie I allumée: CHII-CHI
• LED INV voie II allumée: CHI-CHII
• LED INV voies I et II allumées: -(CHI+CHII)
Dans le mode de fonctionnement ADD la position verticale
de la trace dépend du réglage Y-POS. des deux canaux. Les
commandes de décalage vertical Y.POS.I/II ne sont pas
modifiées par les commandes d'inversion INVERT CHI/II.
Les mesures différentielles permettent de connaître la chute
de tension aux bornes d'un composant à potentiel élevé. Il
faut utiliser des sondes identiques sur chaque voie. De façon
à éviter les boucles de masse, il ne faut pas connecter la
masse des sondes.
Fonction XY
L'élément de commande essentiel pour ce mode de fonc-
tionnement est la touche identifiée par ADD - XY.
La commutation entre les différents modes de fonc-
tionnement est décrite dans la section " Éléments de
commande et Readout ".
La base de temps est désactivée dans ce mode. La déviation
horizontale est effectuée avec le signal acheminé par le biais
de l'entrée de la voie II (HOR. INP. = entrée horizontale). En
mode XY, l'atténuateur d'entrée et le vernier de réglage fin de
la voie II sont utilisés pour le réglage de l'amplitude dans le
sens X. Le réglage de la position de la voie II est pratiquement
sans effet en mode XY. La sensibilité maximale et l'impédance
d'entrée sont identiques dans les deux sens de déviation.
L'expansion X x10 est sans effet. Lors des mesures en mode
XY, il faut tenir compte à la fois de la fréquence limite supérieure
(-3 dB) de l'amplificateur X et de la différence de phase en X et
Y qui augmente aux fréquences élevées (voir fiche technique).
L'inversion de polarité du signal X avec la touche INV de la
voie II n'est pas possible.
La fonction XY avec figures de Lissajous facilite ou permet
certaines mesures :
- la comparaison de deux signaux de fréquences différentes
ou le calage d'une signal par rapport à l'autre.
- ceci est encore valable pour les harmoniques de ces
signaux.
- la comparaison de phase entre deux signaux de même
Sous réserve de modifications
Mise en route et préréglages
fréquence.

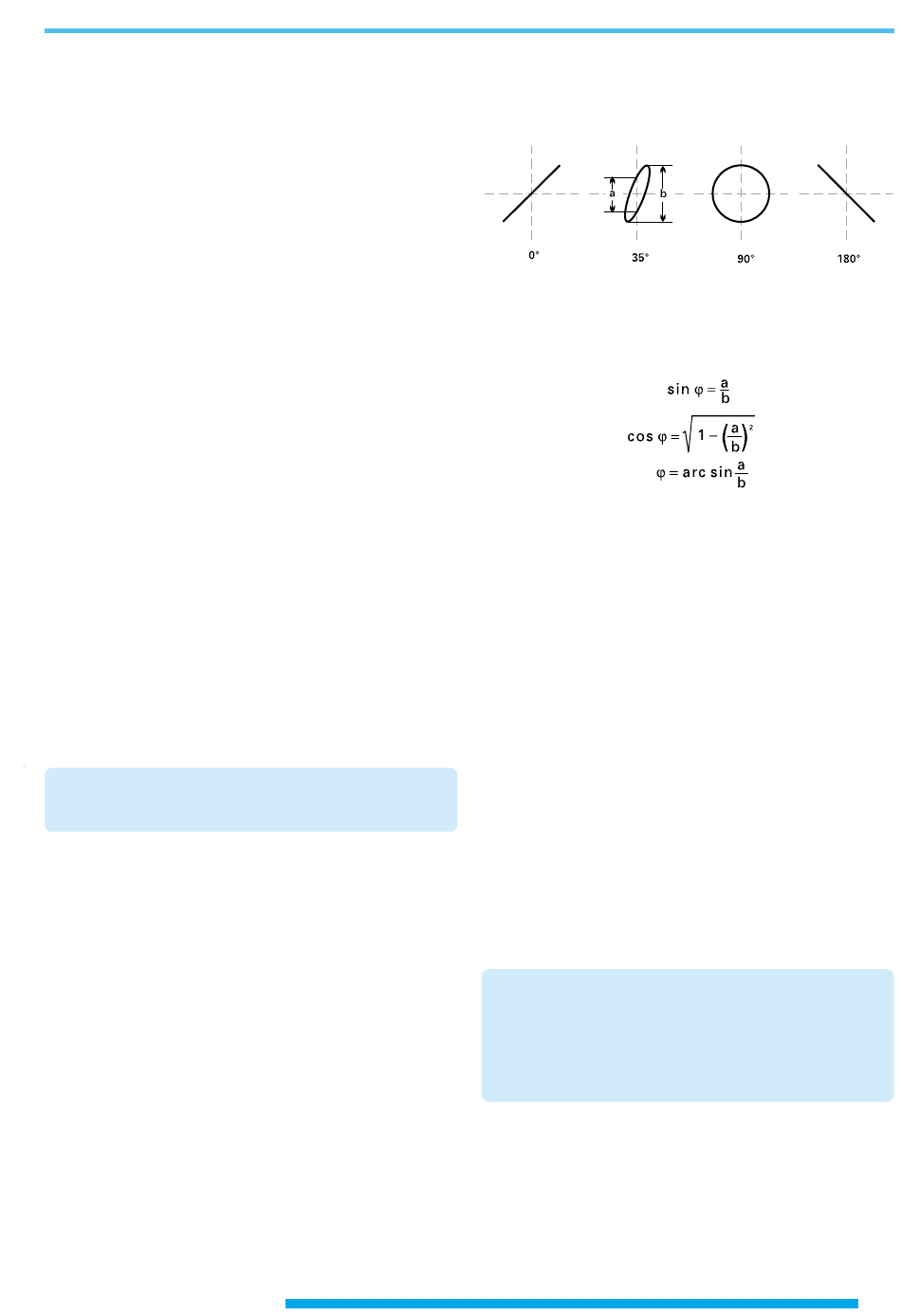

Comparaison de phase avec figures de Lissajous
Les figures ci-dessous montrent deux signaux sinusoïdaux
de même fréquence et amplitude avec des angles de phase
différents.
Le calcul de l'angle de phase ou du décalage de phase entre
les tensions d'entrée X et Y (après mesure des distances a et
b sur l'écran) est très simple avec les équations suivantes et
une calculatrice de poche avec fonction sinus et est par
ailleurs indépendant des amplitudes de déviation sur
l'écran.
Il y a lieu de tenir compte :
- qu'en
raison
de
trigonométriques l'exploitation du calcul doit être limitée
à un angle ≤ 90°. C'est justement là que résident les
avantages de la méthode.
- de ne pas utiliser une fréquence de mesure trop élevée.
Aux fréquences supérieures à 120kHz, le décalage de
phase des deux amplificateurs du HM1004-3/HM1505-3
peut être supérieur à un angle de 3° en fonction XY.
- qu'à partir de l'image d'écran seule il n'est pas possible de
voir si la tension de test est en avance ou en retard par
rapport à la tension de référence. Un élément RC placé
devant l'entrée de tension test de l'oscilloscope peut aider.
La résistance d'entrée de 1MΩ peut de suite servir de R, si
bien que seul un condensateur adéquat C est à brancher. Si
l'ouverture de l'ellipse s'agrandit (par rapport à C court -
circuité) alors la tension de test est en avance et
inversement. Ceci n'est cependant valable que dans la plage
d'un décalage de phase jusqu'à 90°. C'est pourquoi C doit
être suffisamment grand et ne provoquer qu'un décalage
de phase relativement petit mais suffisant pour être
remarqué.
Lorsqu'en fonction XY les deux tensions d'entrée man-
quent ou disparaissent un spot très lumineux sera
présent sur l'écran. Avec un réglage de luminosité trop
élevé (bouton INTENS.) ce point peut brûler la couche
luminescente du tube, ce qui provoque soit une perte
de luminosité permanente soit, dans un cas extrême
une destruction totale de la couche sur ce point.
Mesure de différence de phase en mode
double trace (Yt)
En mode double trace Yt (DUAL), Il est très facile de mesurer
à l'écran une différence de phase importante entre deux
signaux d'entrée de même fréquence et de même forme.
Le balayage est alors déclenché par le signal servant de
référence (position de phase 0). L'autre signal peut alors avoir
une avance ou un retard. Pour des fréquences 1kHz la
la
périodicité
des
fonctions
23
