HM 1004
3
élevées la source de tension de la mesure doit être à faible
résistance c.-à-d.. adaptée à l'impédance du câble (en principe
50). Particulièrement pour la transmission de signaux
rectangulaires et impulsionnels le câble doit être terminé
directement à l'entrée Y de l'oscilloscope par une résistance
égale à l'impédance caractéristique du câble. Cela peut être
obtenu en utilisant la charge de passage 50 HZ 22 de HAMEG
lorsqu'on se sert d'un câble 50, le HZ 34 par ex. Surtout, lors
de la transmission de signaux rectangulaires à temps de
montée court, sans charge de passage, des régimes
transitoires parasites peuvent apparaître sur les flancs et les
crêtes. Parfois l'utilisation d'une charge de passage est à
recommander aussi pour des signaux sinusoïdaux. Certains
amplificateurs, générateurs ou leurs atténuateurs ne con-
servent leur tension de sortie nominale indépendante de la
fréquence que lorsque leur câble de branchement est
terminé par la résistance préconisée. Il faut alors se rappeler
que la charge de passage HZ 22 ne peut être chargée qu'avec
un max.de 2 Watts. Cette puissance est obtenue avec 10V
ou - pour un signal sinusoïdal - avec 28,3V
L'emploi d'une sonde atténuatrice 10:1 ou 100:1 ne nécessite
pas de charge de passage. Dans ce cas le câble de
raccordement est directement adapté à l'entrée haute
impédance de l'oscilloscope. Avec des sondes atténuatrices
même des sources de tension à résistance élevée ne seront
que peu chargées (env.10Ω // 16pF resp.100Ω // 9pF pour la
HZ 53). Pour cette raison, lorsque la perte de tension
apparaissant par la sonde atténuatrice peut à nouveau être
compensée par un réglage de sensibilité plus élevée, il ne
faut jamais travailler sans la sonde. L'impédance de
l'atténuateur offre en outre une certaine protection pour
l'entrée de l'amplificateur vertical. En raison de leur fabrication
séparée toutes les sondes atténuatrices ne sont que pré-
ajustées; il y a donc lieu de procéder à un réglage précis avec
l'oscilloscope (voir «Utilisation et réglage de sondes»). Des
sondes atténuatrices standards diminuent plus ou moins la
bande passante et augmentent le temps de montée. Dans
tous les cas où la bande passante de l'oscilloscope doit être
pleinement utilisée (par ex.pour des impulsions à fronts
rapides), nous conseillons vivement d'utiliser les sondes
modulaires HZ 51(10:1), HZ 52 (10:1HF) et HZ 54(1/1 et 10:1)
(voir feuille ACCESSOIRES). Ceci évite entre autres
l'acquisition d'un oscilloscope à bande passante plus élevée
et présente l'avantage de pouvoir commander des pièces
séparées défectueuses auprès de HAMEG et de procéder
soi-même au remplacement. Les sondes citées ont un
réglage HF en plus du réglage de compensation basse
fréquence. Ainsi, à l'aide d'un calibrateur commutable sur
1MHz, ou avec le HZ 60, une correction du temps de pro-
pagation de sur toute la bande passante de l'oscilloscope
est possible. Avec ce type de sonde atténuatrice, la bande
passante et le temps de montée de l'oscilloscope sont
modifiés de façon à peine perceptible et la fidélité de
restitution de la forme du signal est même améliorée dans
certains circonstances.
Lorsqu'une sonde atténuatrice 10:1 ou 100:1 est utilisée,
il faut avec des tensions supérieures à 400V toujours se
servir du couplage d'entrée DC. En couplage AC de
signaux basse fréquence l'atténuation n'est plus
indépendante de la fréquence, les impulsions peuvent
montrer des pentes, les tensions continues seront
supprimées mais chargent le condensateur
correspondant de couplage d'entrée de l'oscilloscope.
Sa rigidité diélectrique est de 400V max. (= +crête~). Le
couplage d'entrée DC est donc particulièrement
nécessaire avec une sonde atténuatrice 100:1, qui a la
plupart du temps une rigidité diélectrique de 1200V max.
(=+crête~). Pour la suppression de tension continue
parasite, il est cependant autorisé de brancher un
condensateur de capacité et rigidité diélectrique cor-
Sous réserve de modifications
respondante devant l'entrée de la sonde atténuatrice
(par ex.pour la mesure de tensions de ronflement).
Quelque soit la sonde la tension d'entrée alternative
admissible au-dessus de 20kHz est limitée par la fréquence.
Pour cette raison il faut tenir compte de la courbe de
décroissance («derating») du type de sonde atténuatrice
concernée.
Le choix du point de masse sur le circuit à contrôler est
important pour la représentation de petites tensions de
signaux. Il doit toujours se trouver aussi près que possible
du point de mesure. Dans la cas contraire des courants
peuvent circuler à travers des conducteurs de masse ou des
parties de châssis et fausser fortement le résultat de la
mesure. Les fils de masse des sondes atténuatrices sont
également particulièrement critiques. Ils doivent être aussi
courts et épais que possible. Lors du branchement de la tête
de la sonde atténuatrice à une prise BNC, un adaptateur BNC
eff
.
doit être utilisé. Il est souvent livré en tant qu'accessoire de
cc
sonde atténuatrice. Ainsi les problèmes de masse et d'ada-
ptation sont éliminés.
L'apparition dans le circuit de mesure de tensions de
ronflement ou parasites notables (en particulier avec un petit
coefficient de déviation) peut être provoquée par une mise à
la terre multiple, étant donné qu'ainsi des courants de
compensation peuvent circuler dans les blindages des câbles
de mesure (chute de tension entre liaisons de fils de masse
provoquée par d'autres appareils branchés au secteur, par
ex.des générateurs de signaux avec condensateurs antipa-
rasites).
Éléments de commande et Readout
La description suivante suppose que l'appareil n'est
pas en mode "testeur de composants".
Tous les réglages des paramètres de mesure importants sont
affichés à l'écran lorsque l'oscilloscope est sous tension
(Readout). Les voyants à LED qui se trouvent sur la face avant
correspondent à des fonctions auxiliaires. Les fausses
manipulations et les positions finales des réglages rotatifs
sont signalées par un signal sonore.
Mis à part la touche secteur (POWER), la touche de calibrage
en fréquence (CAL. 1 kHz/1 MHz), le réglage de
l'astigmatisme (FOCUS) et le réglage de la rotation de la trace
(TR), la position de tous les autres éléments de commande
peut être testés électroniquement. Ces fonctions ainsi que
leurs réglages peuvent en conséquence être mémorisées
ou commandées à distance.

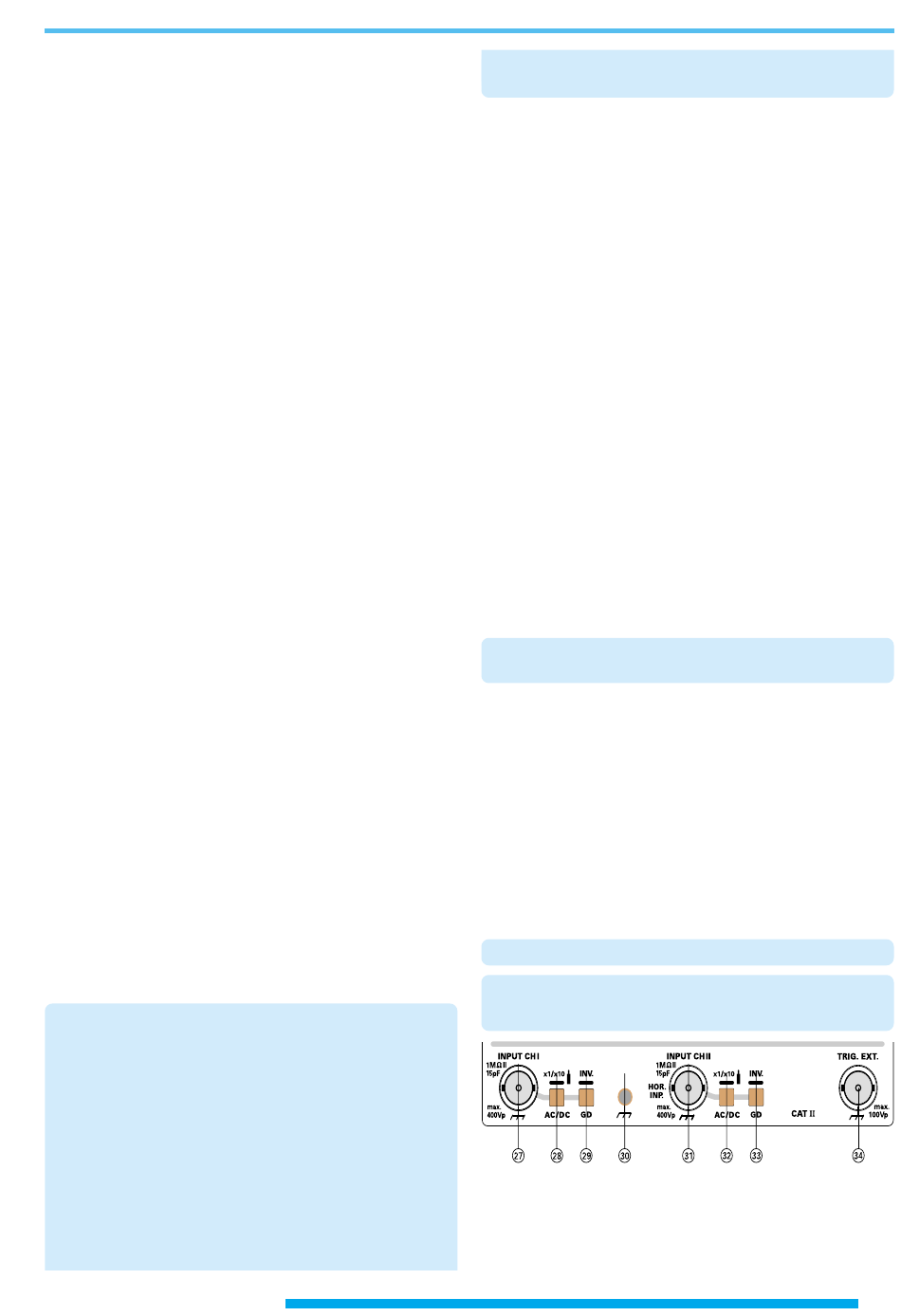

La face avant est divisée en plusieurs zones.
Les éléments de commande et les voyants à LED
suivants se trouvent en haut à droite de l'écran, au-
dessus de la ligne horizontale :
(1)
Éléments de commande et Readout
POWER - Touche secteur (n'agit que mécaniquement)
avec les symboles de la mise sous tension (I) et hors
tension (O). Lorsqu'elle est enfoncée, l'oscilloscope se
trouve sous tension et la LED ~ est allumée.
11
