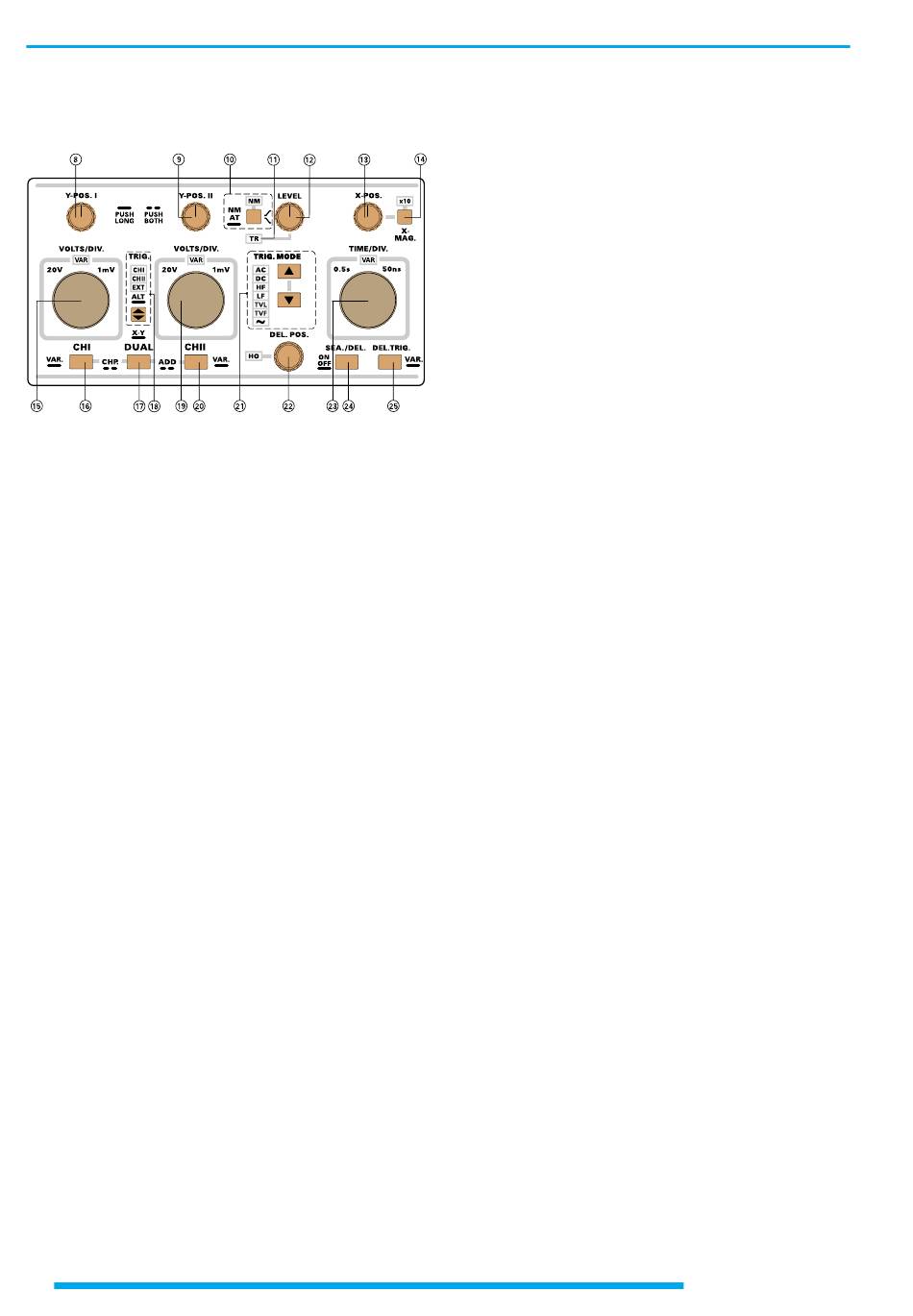

Éléments de commande et Readout
déclenchement est remplacé par une flèche afin d'éviter
qu'il ne se superpose à d'autres informations du
Readout et pour savoir dans quelle direction il a disparu
de l'écran.
(13) X-POS. - Ce bouton permet de décaler la position X du
signal en mode Yt et XY. Combiné avec le grossissement
X x10, cette fonction permet d'expanser n'importe
quelle partie du signal à l'écran.
(14) X-MAG. x10 - Chaque pression sur cette touche allume
ou éteint la LED correspondante. Si la LED x10 est
allumée, il se produit une expansion X x10. L'affichage
du calibre de la base de temps se modifie en
conséquence dans le Readout. Lorsque l'expansion X
x10 est désactivée, la portion affichée du signal peut
être positionnée sur la ligne verticale centrale de la grille
avec le bouton X-POS. et ensuite être examinée en
activant l'expansion X.
Cette touche est sans effet en mode XY.
(15) VOLTS/DIV. - Ce bouton de la voie I a une double
fonction. La description suivante concerne la fonction
d'atténuateur d'entrée (LED VAR éteinte).
La rotation de ce bouton dans le sens des aiguilles d'une
montre augmente la sensibilité dans une séquence 1-
2-5 et la réduit dans le sens inverse. La gamme
disponible s'étend de 1 mV/div. À 20 V/div. Le bouton
est automatiquement désactivé si la voie à laquelle il se
rapporte est désactivée ou si le couplage d'entrée est
mis sur GD (masse).
Le coefficient de déviation est affiché dans le Readout
(par exemple " CH1:5mV "). Le " : " indique la position
de mesure calibrée et il est remplacé par " > " en
position non calibrée.
(16) CH I - VAR. - Touche à plusieurs fonctions.
Mode voie I
Une brève pression sur cette touche place l'appareil en
mode voie I (monovoie CH I).Le Readout affiche alors le
calibre de la voie I (" CH1.. ") et la LED TRIG. CHI (18)
s'allume. Le dernier réglage du bouton VOLTS/DIV (15)
reste inchangé.
Toutes les commandes se rapportant à cette voie sont
actives si l'entrée (26) n'est pas mise à la masse (GD -
28).
VAR.
Cette touche maintenue enfoncée permet de
sélectionner la fonction du bouton VOLTS/DIV), à savoir
atténuateur ou vernier (réglage fin). La fonction courante
14
est indiquée par la LED VAR au-dessus du bouton.
Le coefficient de déviation est toujours calibré après
avoir allumé la LED VAR. En tournant le bouton VOLTS/
DIV. (15) dans le sens inverse des aiguilles d'une
montre, l'amplitude du signal diminue et le coefficient
de déviation n'est plus calibré. Le Readout affiche alors
" CH1>.. " au lieu de " CH1 :... " indiquant la position
non calibrée. Il faut à nouveau maintenir la touche CHI
enfoncée pour éteindre la LED, revenir en mode calibré
du coefficient de déviation et réactiver la fonction
atténuateur. Le précédent réglage du vernier n'est pas
mémorisé.
La touche CHI peut également être enfoncée
simultanément avec la touche DUAL (17). . . . . Reportez-
vous au point (17). . . . .
(17) DUAL - XY – Touches à plusieurs fonctions.
Mode DUAL (double trace)
Une brève pression sur cette touche active le mode
double trace. Les deux coefficients de déviation sont
alors affichés. Le précédent réglage du déclenchement
est conservé mais peut être modifié.
Toutes les commandes se rapportant aux deux voies
sont actives si les entrées (26) et (30) ne sont pas mises
à la masse GD (28) et (32).
ALT
Affiché dans le Readout, indique le mode voies
alternées. Après chaque balayage de la base de temps,
l'appareil commute de la voie I à la voie II et inversement.
Ce mode de commutation des voies est sélectionné
automatiquement pour les calibres de la base de temps
compris entre 200 µs/div et 50 ns/div.
CHP
Indique le mode choppé dans lequel la commutation
des voies s'effectue en permanence pendant chaque
balayage. Ce mode de commutation des voies est
sélectionné pour les calibres de la base de temps
compris entre 500 ms/div et 500 µs/div. Le mode de
commutation courant peut être modifié par une brève
pression simultanée sur les touches CHI (16) et DUAL
(17). Si le calibre de la base de temps est ensuite modifié,
le
mode
de
commutation
automatiquement celui qui est associé au nouveau
calibre.
ADD
Le mode addition peut être activé par une brève pression
simultanée sur les touches DUAL (17) et CHII (20).
L'affichage de la somme algébrique (addition) ou de la
différence (soustraction) des deux signaux d'entrée
dépend du déphasage et de la position des touches
INV (32) ) ) ) ) . Les deux signaux sont alors représentés sous
la forme d'un seul signal.
Dans ce mode, le Readout affiche un signe " + " qui se
trouve entre les coefficients de déviation des deux
voies. Le mode de déclenchement n'étant pas affecté,
le symbole du seuil de déclenchement est éteint. La
position Y du signal peut être modifiée par les deux
boutons Y-POS. . . . .
Mode XY
Ce mode est activé en exerçant une pression prolongée
sur la touche DUAL. Les coefficients de déviation
affichés dans le Readout sont alors " X:.. " pour la voie I
et " Y:.. " pour la voie II. Le mode " XY " est affiché à
droite. Toute la ligne supérieure du Readout ainsi que
des
voies
reprend
