E
Instrucciones de montaje
para lanza de tracción, modelo R4, Ausf. A1, A3, A4, modelo K4, Ausf. A1, A2

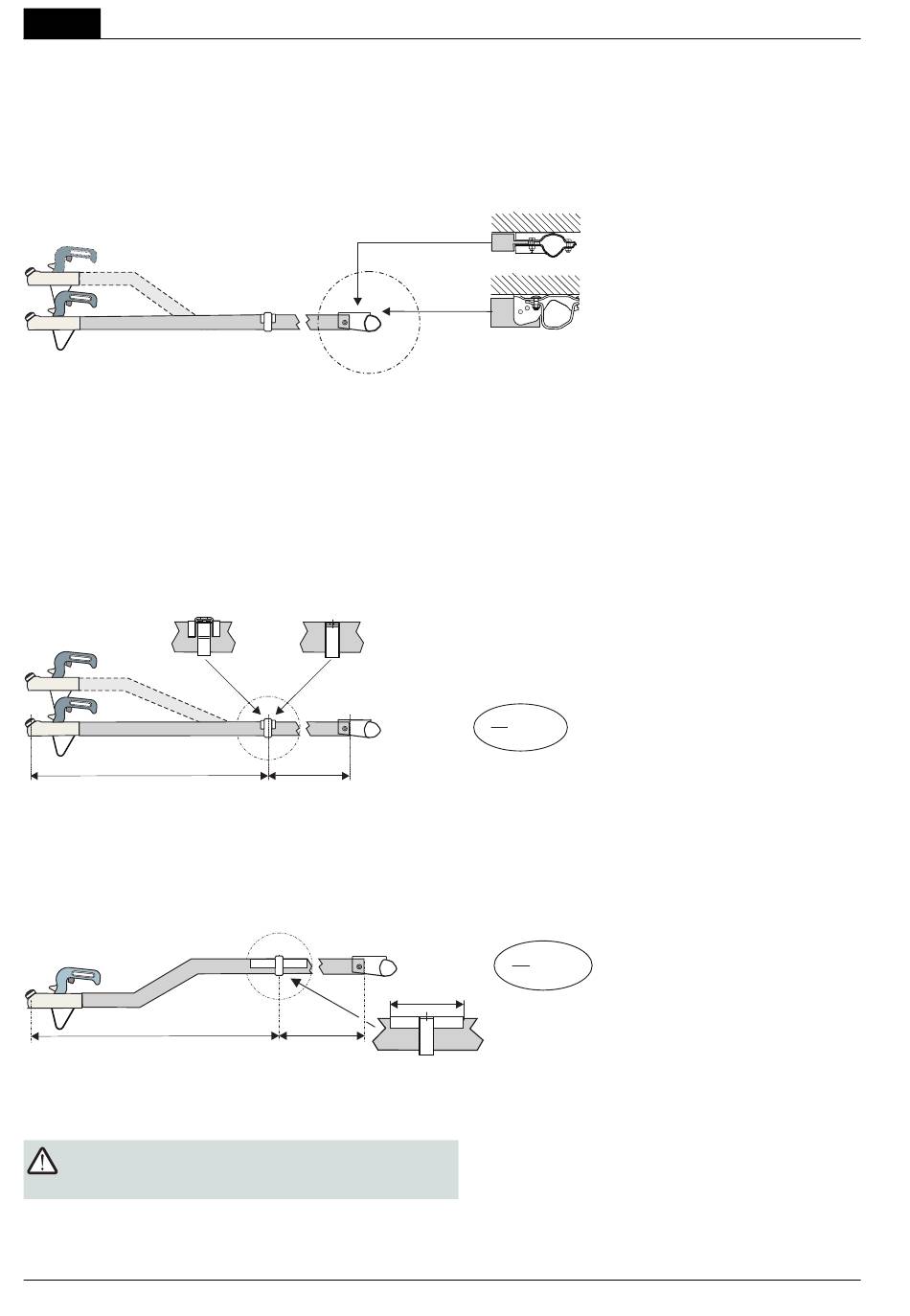

Atornillar la lanza de tracción con el eje y la unión por apriete
„ Perfil de conexión de la lanza (a)
Montar la unión por apriete con cuatro tornillos hexagonales M12.
„
„ Perfil de conexión de la lanza (b)
Montar la lanza de tracción con un tornillo hexagonal M12.
„
Atornillar la lanza de tracción con el caballete de apoyo y el estribo de apriete modelo R4, Ausf. A1, A3, A4,
modelo K4, Ausf. A1, A2
L1
„ Montar el estribo de apriete con dos tornillos M12 en el bastidor (borde delantero de la carrocería).
Montaje idéntico en el caballete de apoyo a y b.
„
Optional: modelo K4, Ausf. A2
max. zul. L1 = 1040
¡Atención!
¡Respetar la relación de longitudes (L1 : L 2 < 2,5).
8
a
b
L2
L2
a
b
L1
< 2,5
L2
L1
< 2,5
L2
200
Traducción del manual de instrucciones original
Lanza de tracción
