I

Istruzioni per il montaggio

per asta di attacco tipo R4, Ausf. A1, A3, A4, typo K4, Ausf. A1, A2

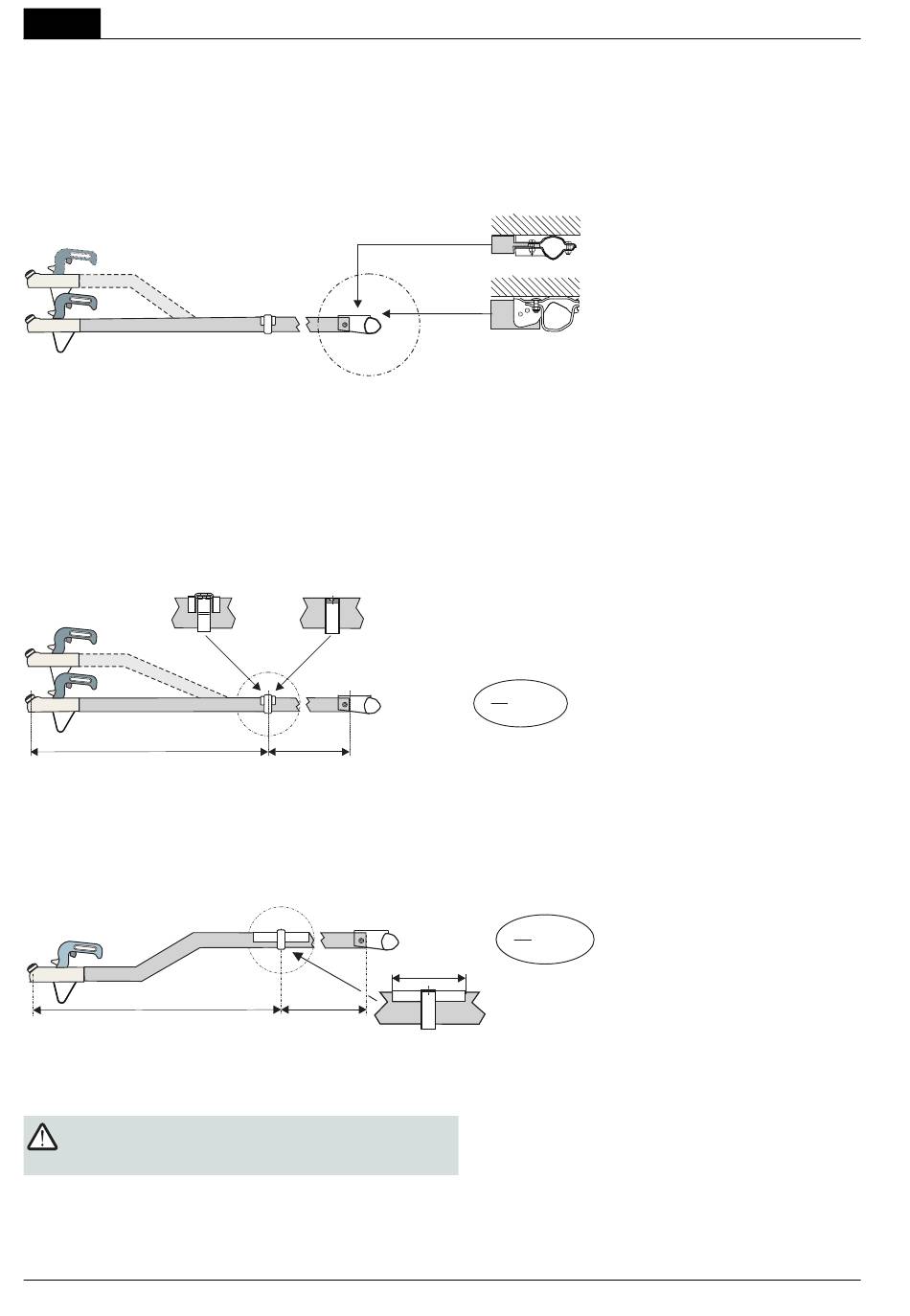

Avvitare l'asta di attacco all'asse e al collegamento a morsetto
„ Profilo di collegamento asta (a)
Montare il collegamento a morsetto con quattro viti a testa esagonale M12.
„
„ Profilo di collegamento asta (b)
Montare l'asta di attacco con una vite a testa esagonale M12.
„
Avvitare l'asta di attacco al cavalletto e alla staffa a morsetta typo R4, Ausf. A1, A3, A4, typo K4, Ausf. A1, A2
L1
„ Montare la staffa a morsetta sul telaio (spigolo anteriore della carrozzeria) con due viti M12.
Stesso montaggio per i cavalletti a e b.
„
Optional: Typo K4, Ausf. A2
max. zul. L1 = 1040
Attenzione!
Mantenere il rapporto proporzionale (L1 : L 2 < 2,5).
10
a
b
L2
L2
a
b
L1
< 2,5
L2
L1
< 2,5
L2
200
Traduzione delle istruzioni per l'uso originali
Asta di attacco
