F
Notice de montage
pour timon de traction type R4, Ausf. A1, A3, A4, type K4, Ausf. A1, A2

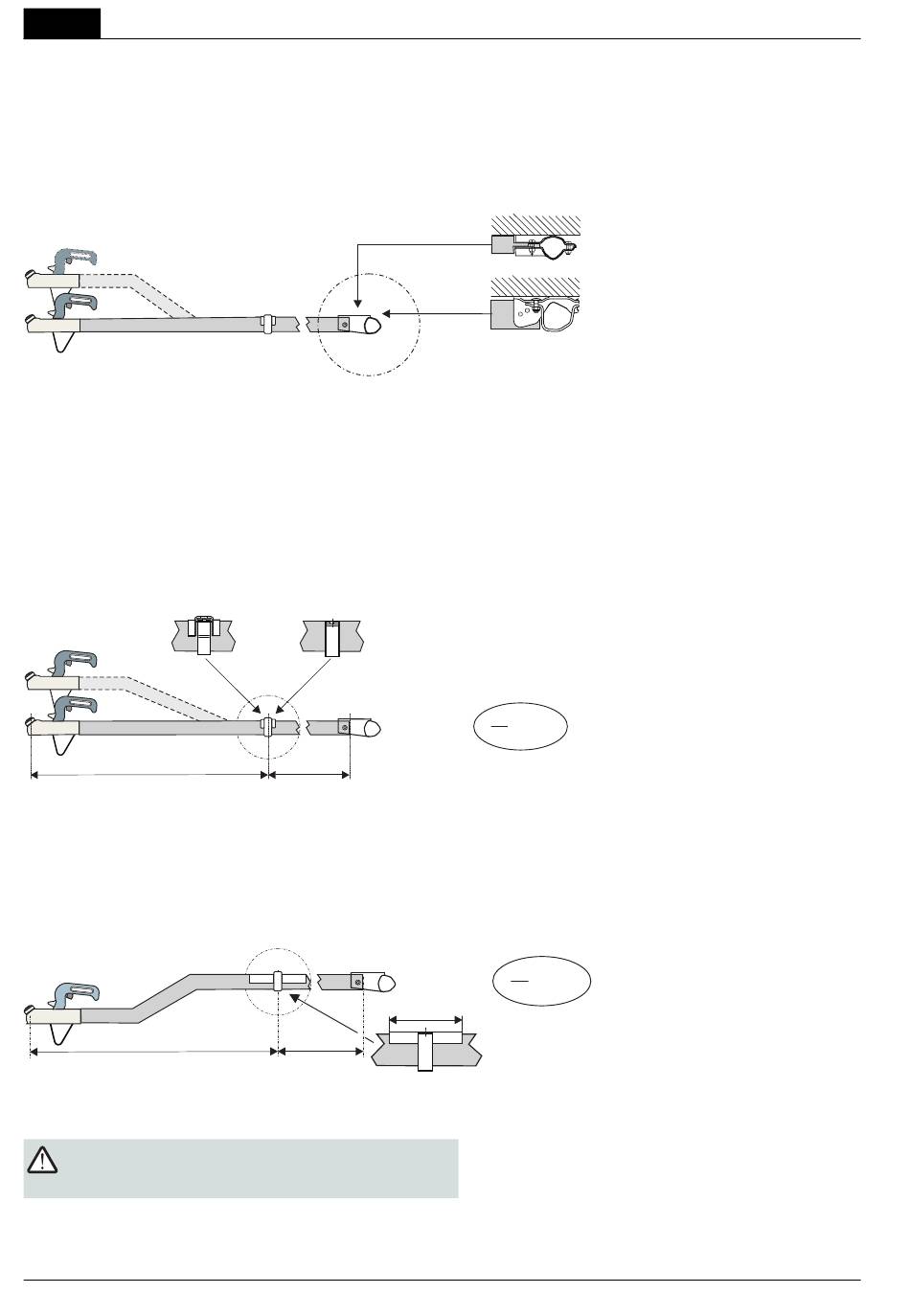

Vissage du timon de traction avec l'axe et le raccord
„ Profil de raccord de timon (a)
Montez la bride de serrage avec les vis six pans M12.
„
„ Profil de raccord de timon (b)
Montez le timon de traction avec une vis six pans M12.
„
Vissage du timon de traction avec la patte support et la bride de serrage type R4, Ausf. A1, A3, A4
L1
„ Montez la bride de serrage avec deux vis M12 sur le cadre (arête avant de la structure).
Montage identique pour la patte support a et b.
„
Optional: Type K4, Ausf. A2
max. zul. L1 = 1040
Attention!
Respectez la proportion en longueur (L1 : L2 < 2,5).
6
a
b
L2
L2
a
b
type K4, Ausf. A1, A2
L1
< 2,5
L2
L1
< 2,5
L2
200
Timon à traction
Traduction du mode d'emploi original
