POWER
X10
BUS IN
X71
1
2
BUS OUT
X72
1 4
2 3
POWER
X10

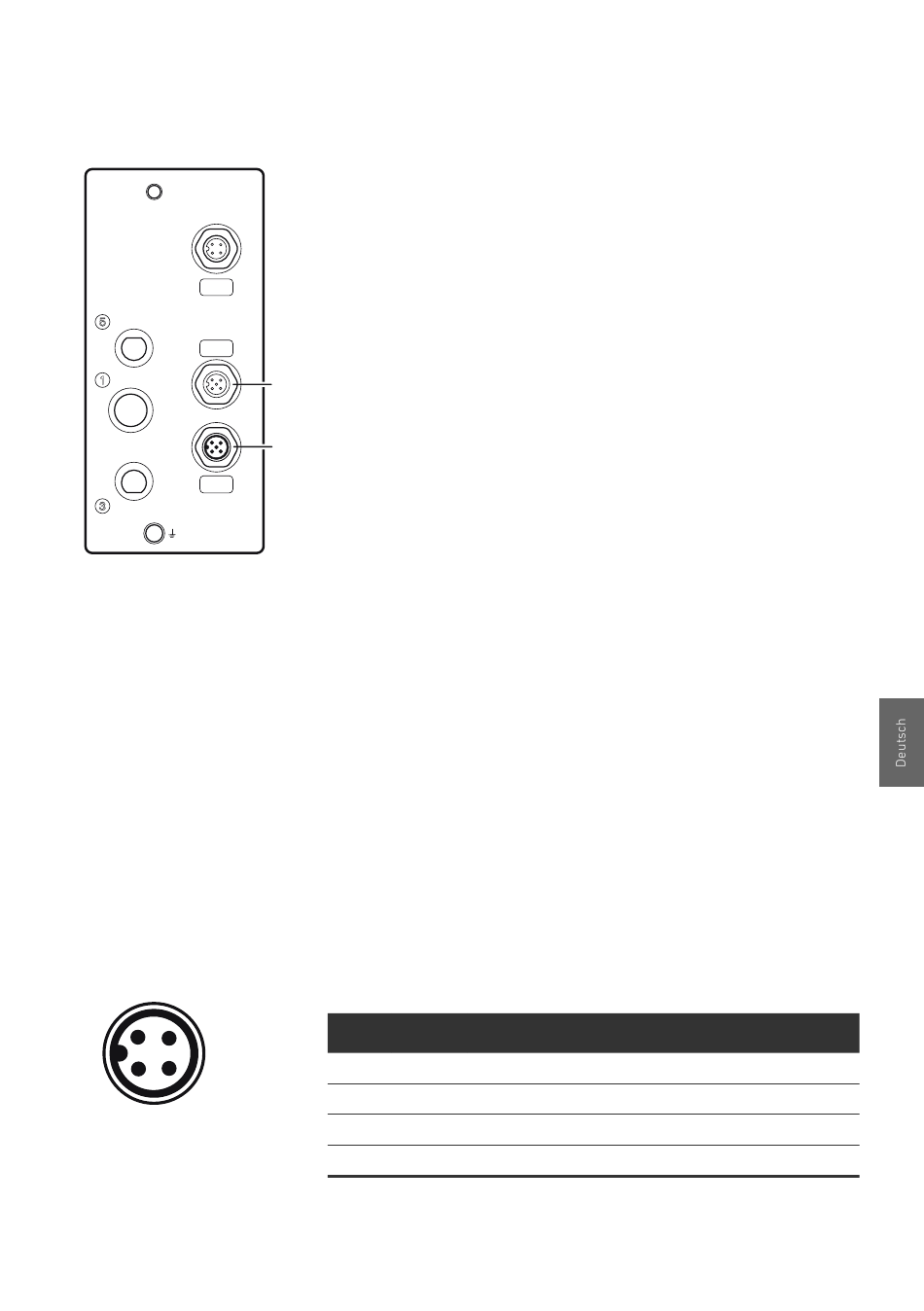

So schließen Sie die Datenleitungen am Buskoppler an, wenn
Sie den Buskoppler als Zwischenstation einsetzen:
1. Schließen Sie die ankommende DDL-Leitung am Eingang
X71 (1) an.
2. Verbinden Sie die abgehende DDL-Leitung über den
Ausgang X72 (2) mit dem nächsten Modul.
So schließen Sie die Datenleitungen am Buskoppler an, wenn
Sie den Buskoppler als einzige oder als letzte Station
verwenden:
1. Schließen Sie die ankommende DDL-Leitung am Eingang
X71 (1) an.
Versehen Sie den Anschluss X72 (DDL OUT) (2) mit einem
DDL-Abschlussstecker (siehe "Ersatzteile und Zubehör" auf
Seite 46). Damit ist ein definierter Leitungsabschluss
gewährleistet und das Ventilsystem erfüllt die Schutzklasse
IP69K.
6.3.2 Spannungsversorgung über den Buskoppler
anschließen
Die POWER-Buchse (X10) des Buskopplers kann zur Versorgung
der Ventile mit zwei verschiedenen externen Spannungsquellen
(24 V) verwendet werden. Beachten Sie, dass X10 nur für die
Versorgung der Ventile verwendet wird. Die Versorgung des
Buskopplers erfolgt über den Anschluss X71.
Wenn Sie die externe Ventilversorgung an den Buskoppler
anschließen, müssen Sie die in Tabelle 5 dargestellte Pin-
Belegung sicherstellen.
Tabelle 5: Belegung des Gerätesteckers X10 (POWER),
Pin X10 Belegung
1 U erste Spannungsversorgung Ventile
Q1
2 U zweite Spannungsversorgung Ventile
Q2
3 OV Gemeinsame Masse für U
4 Funktionserde
21
Montage
M12, A-codiert
und U
Q1 Q2
