AVENTICS | DDL, CL03/CL03-XL | R402003658–BDL–001–AE
5.1

Vue d'ensemble du coupleur de bus

6
7 8

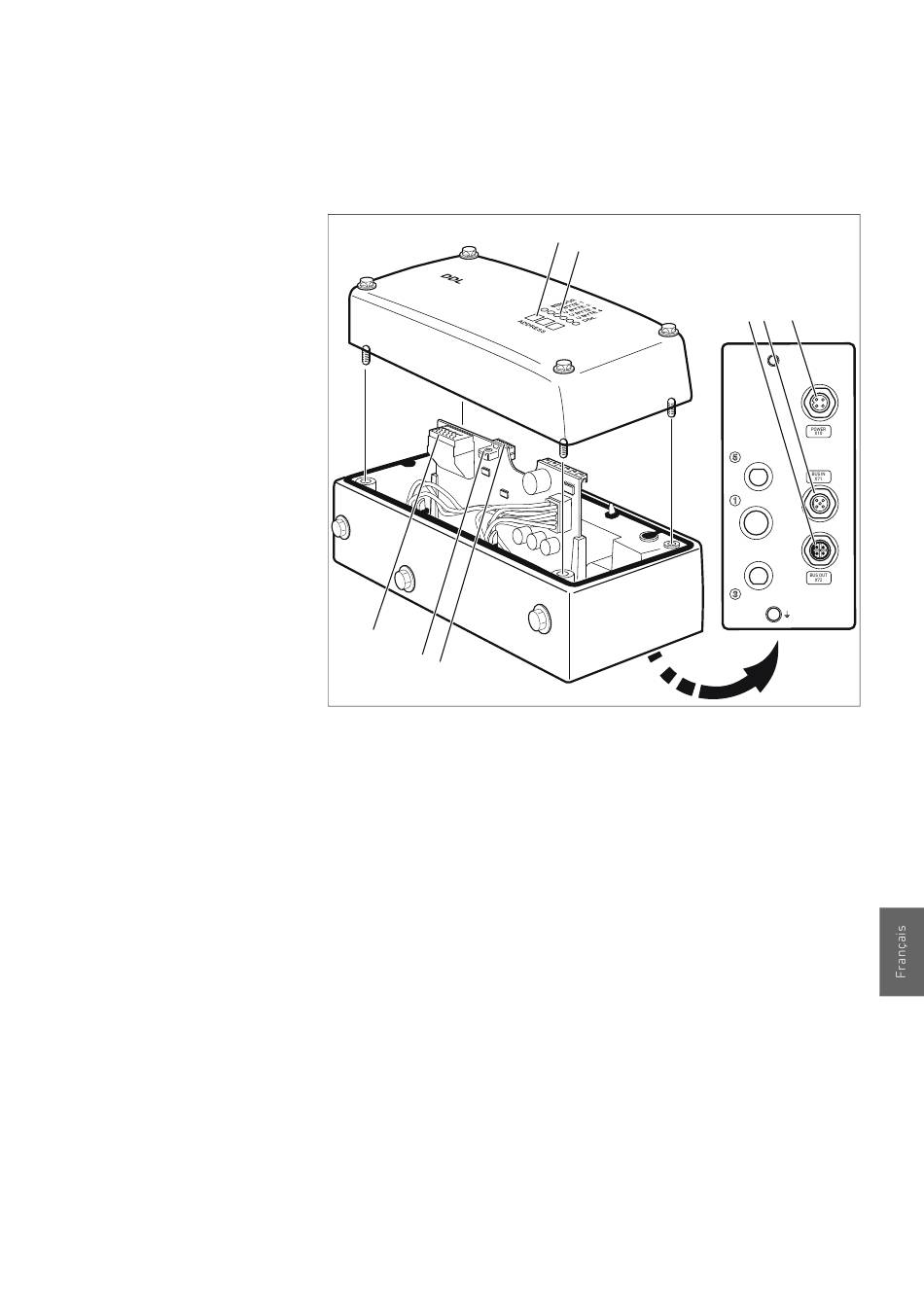

Fig. 2: Vue d'ensemble du coupleur de bus
1 Champ d'adresse DDL
2 Affichage par LED pour notifications de diagnostic
3 Raccord X72 (BUS OUT) pour le coupleur de bus pour la
commande d'autres participants DDL
4 Raccord X71 (BUS IN) pour le coupleur de bus pour la
commande des distributeurs CL03/CL03-XL
5 Raccord X10 (POWER) pour l'alimentation en tension des
bobines de distributeur
6 Commutateur à coulisse S1 pour le réglage de
l'alimentation des distributeurs
7 Commutateur rotatif S5 pour l'affectation de l'adresse DDL
8 Commutateur DIP S6 pour la sélection du taux de données,
de la longueur des données de sortie et des notifications de
diagnostic
Le coupleur de bus est exclusivement destiné au
fonctionnement en tant qu'esclave au structure de liens DDL.
Description de l'appareil
1 2
103
3 4 5
