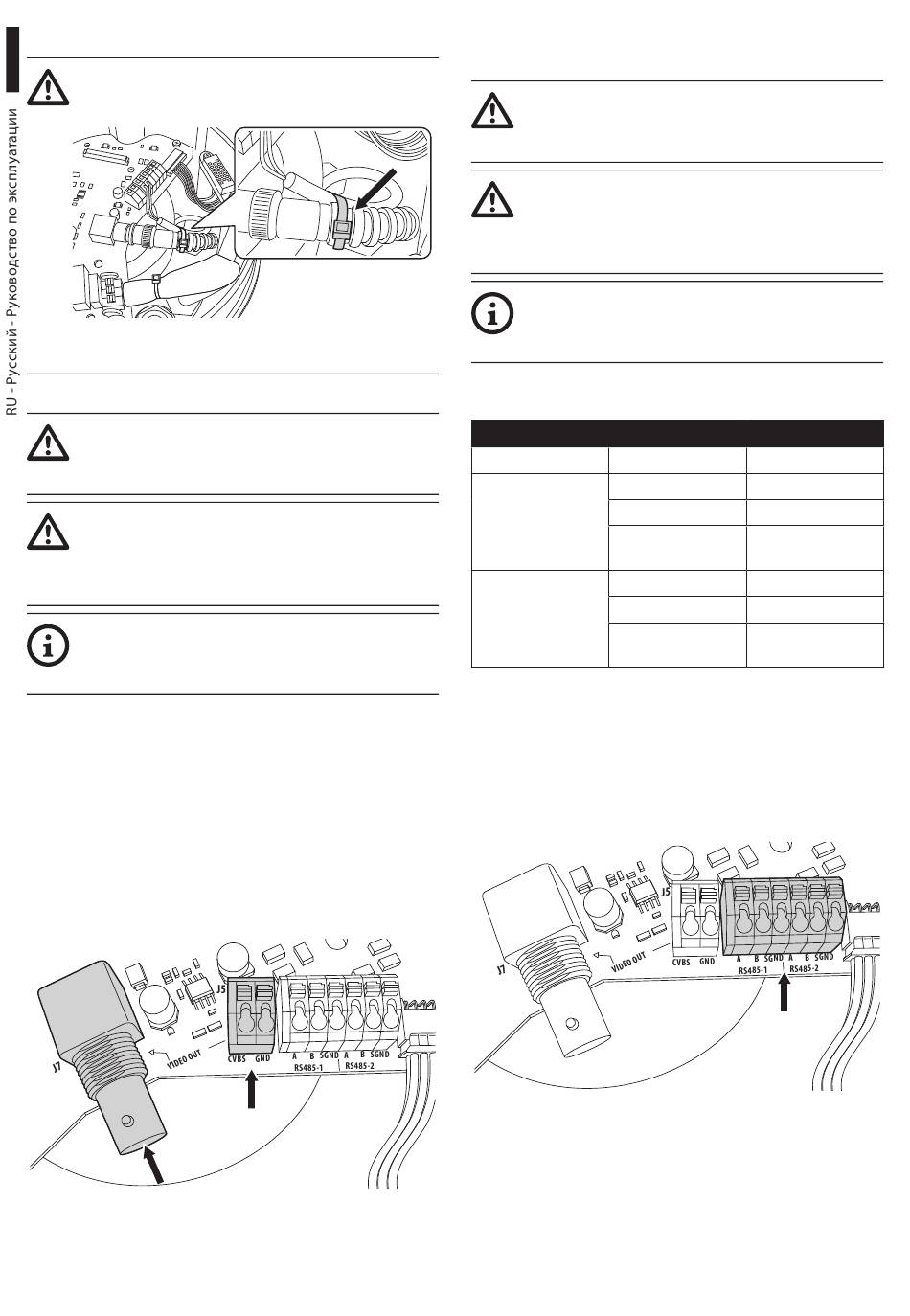

7.3.3 Подключение сигнальных кабелей
Все сигнальные кабели должны быть
сгруппированы под одним хомутиком.
Рис. 14
7.3.3.1 Подключение кабеля видео
Установка типа кабельного телевидения CDS
(Cable Distribution System). Не подключайте к
системам SELV.
ПРЕДУПРЕЖДЕНИЕ! Для снижения опасности
пожара пользуйтесь исключительно
кабелями, имеющими разделы одинаковые
или больше 0.13mm² (AWG 26).
Содержание настоящей главы не
применяется к версиям с цифровым
видеоэнкодером.
Видеосигнал присутствует на разъемах J5 и J7 платы.
Всегда используйте только один разъем.
Разъём J5: Подключите соответственно экран и
центральный кабель к клеммам GND и CVBS.
Разъём J7: Подключите коаксиальный кабель к разъему
BNC (не входит в поставку), затем подключите его к
разъему J7.
Клеmmы подходят к кабелям, имеющим сечение от
1,5mm² (AWG16) до 0,5mm² (AWG30).
Рис. 15
16
7.3.3.2 Подключение к линии
телеметрирования
Установка типа кабельного телевидения CDS
(Cable Distribution System). Не подключайте к
системам SELV.
ПРЕДУПРЕЖДЕНИЕ! Для снижения опасности
пожара пользуйтесь исключительно
кабелями, имеющими разделы одинаковые
или больше 0.13mm² (AWG 26).
Содержание настоящей главы не
применяется к версиям с цифровым
видеоэнкодером.
Изделие предусматривает 2 последовательные линии
связи RS-485.
ПОДКЛЮЧЕНИЕ К ЛИНИИ ТЕЛЕМЕТРИРОВАНИЯ
Серийная линия Клемма
RS-485-1 A (+)
B (-)
SGND
RS-485-2 A (+)
B (-)
SGND
Таб. 3
Линии могут быть конфигурированы разными
способами согласно положениям двухрядных
переключателей 5 и 6 на последовательном интерфейсе
(DIP1) платы ЦП. (7.6.5 Конфигурация cерийные линии
связи, страница 21).
Рис. 16
Описание
Линия RS-485 (1)
Линия RS-485 (1)
ссылка на линию
RS-485-1
Линия RS-485 (2)
Линия RS-485 (2)
ссылка на линию
RS-485-2
