M-PACT Plus
M-PRO unité de protection
M-PRO 30/40: La protection contre les défauts de terre est
disponible sur les unités de protection M-PRO 30 et 40 :
- UEF (défaut de terre non restreint), protection en aval
du disjoncteur
- REF (défaut de terre restreint), protection en amont ,
entre l'alimentation et le disjoncteur
- SEF (défaut de terre veille ou stand-by), protection
générale des défauts en aval et amont .
Combinaison de 2 ou 3 types de protections possible et
préréglées en usine. Un facteur d'ajustement peut être
appliqué sur les courbes de protection d'un défaut de
terre. Cela peut être réglé en choisissant le multiple Cr
du réglage du courant pour lequel le délai fixé inter-
vient .

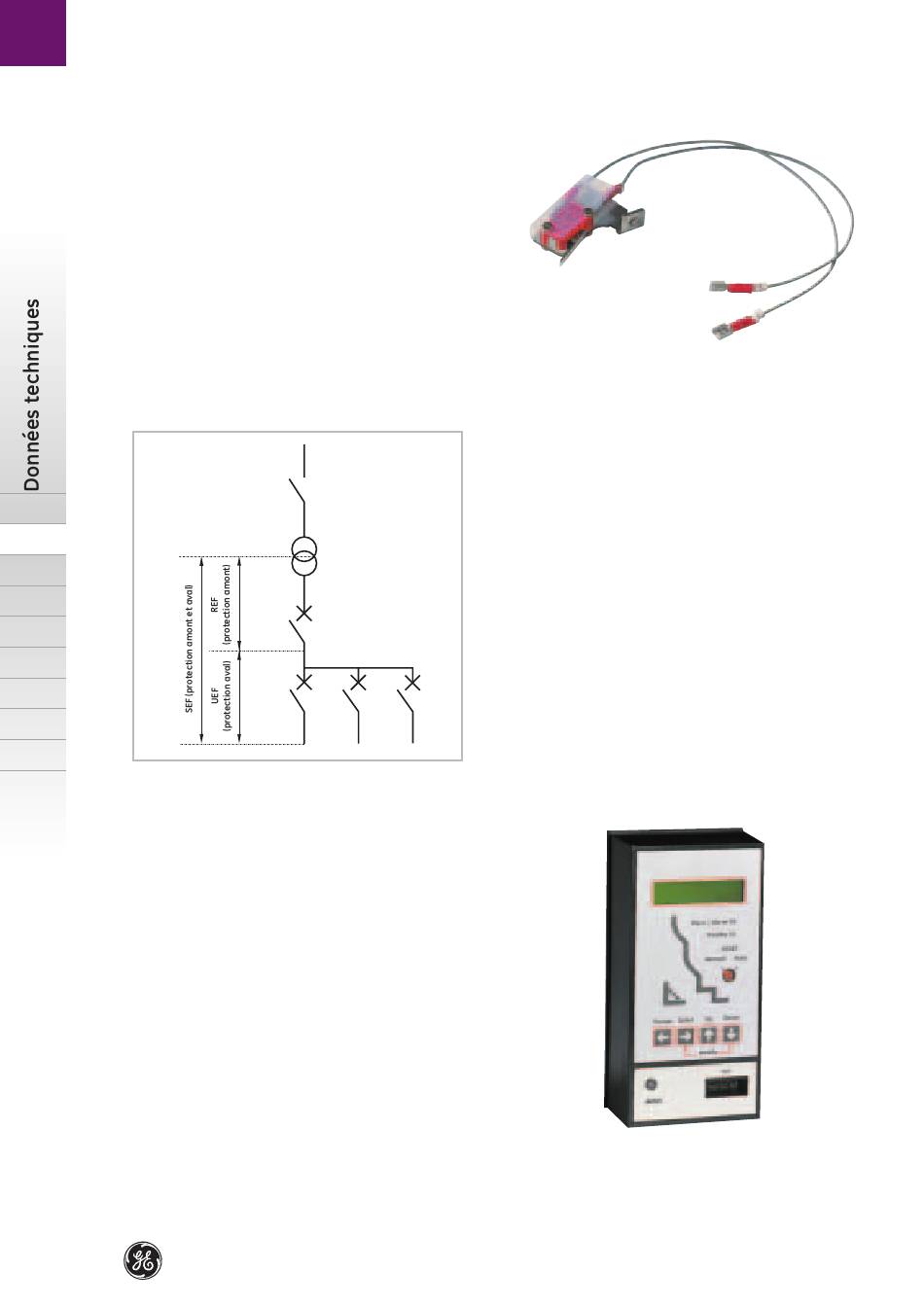

Diagramme des zones de protection de terre
A
B
C
X
Protection du neutre
M-PRO 17/18 Plus: Réglage en usine à OFF, 50% ou
100%
M-PRO 30/40: réglage par l'utilisateur 'OFF', 50% et
100%.
Mémoire thermique
Pour assurer une protection efficace contre les
surcharges périodiques (exemple démarrage moteurs),
l'unité M-PRO mesure et mémorise les effets
thermiques dus aux échauffements.
M-PRO 17/18 Plus: Fixe à 20 minutes (source auxiliaire
requise).
M-PRO 30/40: Constante de temps réglable (source
auxiliaire requise).
Contact auxiliaire de défaut
Toutes les M-PRO: 1 contact NO ou NF est actionné
lors d'un déclenchement par l'unité M-PRO; il reste
activé jusqu'à intervention sur le bouton de
réarmement . En cas de sélection du réarmé
automatique, une impulsion sera générée.
A.20
M-PACT avec
protection M-PRO
Réarmement
Toutes les M-PRO: Manuel ou automatique.
Module de mémorisation des paramètres (PAMM)
M-PRO 30/40
Monté sur le berceau, ce module permet de stocker les
réglages et les données de la protection M-PRO sans
avoir à effectuer une nouvelle programmation en cas
de remplacement de la partie mobile.
Méthode de réglage de l'unité de protection M-PRO
M-PRO 17 Plus: Analogique, par commutateurs.
M-PRO 18 Plus: Analogique, par commutateurs.
M-PRO 30/40: Numérique, par 4 touches sensitives et
afficheurs LCD
Entrées
M-PRO 30/40 L'unité M-PRO délivre 4 entrées
opto-isolées pouvant servir d'alarme ou provoquer le
déclenchement en réponse aux signaux externes.
La tension d'alimentation peut être soit 24/48V CC
(M-PRO 30L et 40L) soit 110/250V AC ou 110/130V CC
(M-PRO 30H et 40H).
