M-PACT Plus

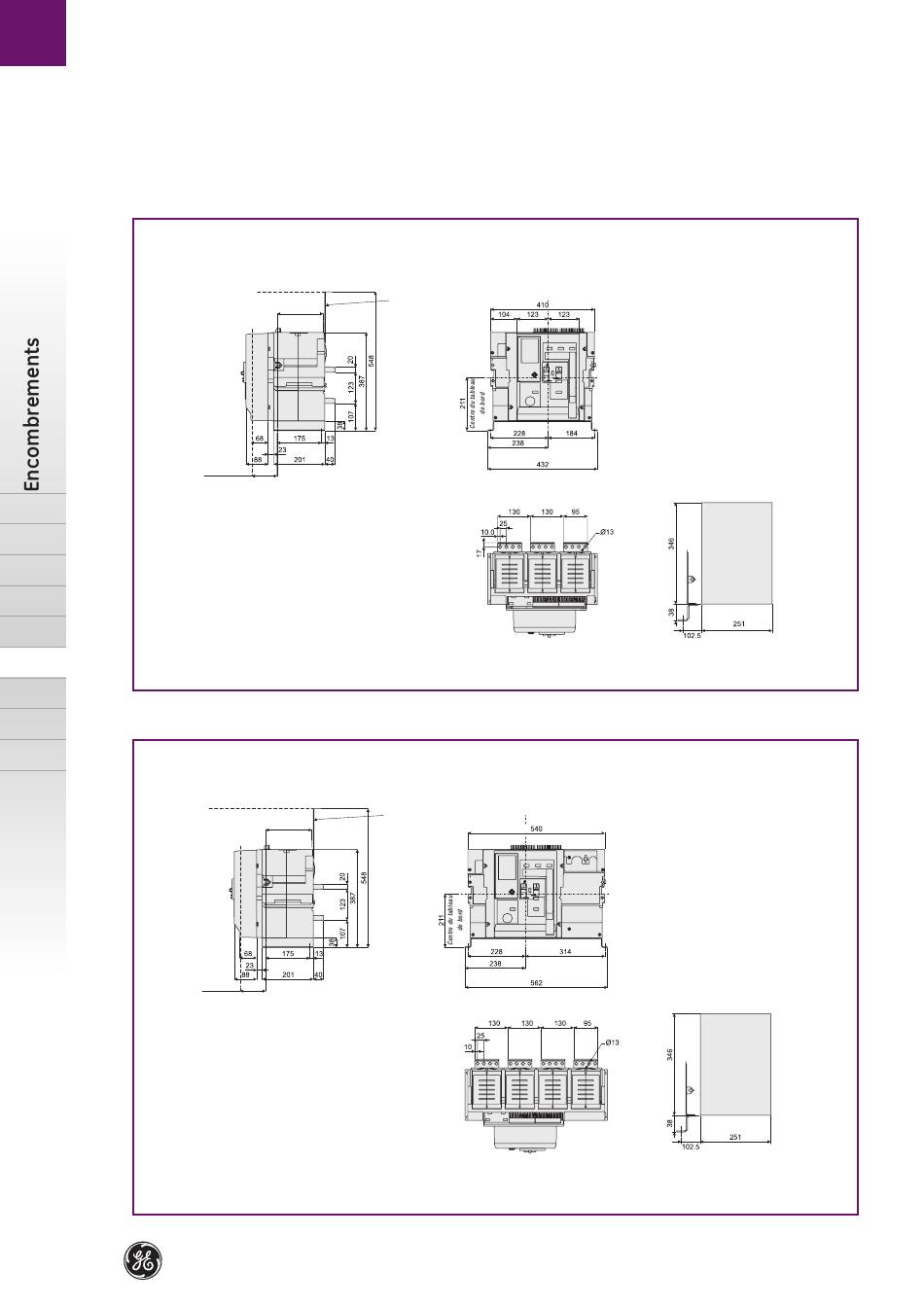

Raccordement prise arrière horizontal
Disjoncteur fixe
Type H - 3 P - Taille 2, In = 800A à 4000A
A
B
C
X
Type H - 4 P - Taille 2, In = 800A à 4000A
Distance nécessaire pour le démontage
des chambres de coupure
100 à partir
du plastron
C.28
Distance nécessaire pour le démontage
des chambres de coupure
182 Min
Démontage des
chambres de coupure
100 à partir
du plastron
Bridage : 200 mm maxi - couple de serrage
des connexions: 50 N.m
182 Min
Démontage des
chambres de coupure
Bridage : 200 mm maxi - couple de serrage
des connexions: 50 N.m
Cloison métal
Ligne de position centrale du tableau de bord
ou isolée
(non fournie)
Centre tableau
de bord
Cloison métal
Ligne de position centrale du tableau de bord
ou isolée
(non fournie)
Centre tableau
de bord
Ligne de position centrale
du tableau de bord
Découpe de porte
pour tableau de
bord du disjoncteur
La découpe de porte
tient compte d'un
espace de 3 mm
autour du plastron
du disjoncteur.
Ces dimensions
servent de guide et
peuvent être adaptées
si une ouverture
différente est requise.
Ligne de position centrale
du tableau de bord
Découpe de porte
pour tableau de
bord du disjoncteur
La découpe de porte
tient compte d'un
espace de 3 mm
autour du plastron
du disjoncteur.
Ces dimensions
servent de guide et
peuvent être adaptées
si une ouverture
différente est requise.
