Taille 3
Dans sa version standard, le disjoncteur M-PACT Plus
est pourvu d'un mécanisme à accumulation d'énergie
permettant de minimiser les efforts d'armement .
Le ressort d'accumulation peut être rechargé soit
manuellement par la manette de commande, soit
électriquement par le moteur. Il est automatiquement
rechargé après fermeture.
Le disjoncteur M-PACT Plus est installé dans un berceau
équipé de rails escamotables permettant trois
positions: embroché, essai, débroché.
L'embrochage et le débrochage sont réalisés par
manivelle. Cette opération peut être réalisée porte
ouverte ou fermée.
Toutes manœuvres de débrochage entraînent
l'ouverture immédiate du disjoncteur (par la sécurité au
débrochage). L'appareil est équipé d'origine d'un
tableau de bord assurant une protection IP43 de la
face avant .
• Contact de position 'embroché, essai, débroché'
(option)
• Volets d'isolements et cadenassage des volets
d'isolement
• Raccordement en prises arrières horizontales (5000A)
ou verticales (6300A)
• Déconnexion automatique du circuit auxiliaire
• Accès facile aux raccordements auxiliaires
• Poignées de levage pour extraction facile du
disjoncteur
Installation
Le disjoncteur est livré d'origine dans son berceau.
Fixation du disjoncteur M-PACT Plus par 8 boulons M8
sur supports horizontaux.
Périmètre de sécurité nécessaire au-dessus du
disjoncteur afin de permettre l'inspection ou le
démontage des chambres de coupure (voir chapitre
"encombrements" pour les détails de montage et les
distances de sécurité recommandées)
Alimentation
Indifféremment sur les plages supérieures ou
inférieures, quelque soit le type d'appareil.
5
1

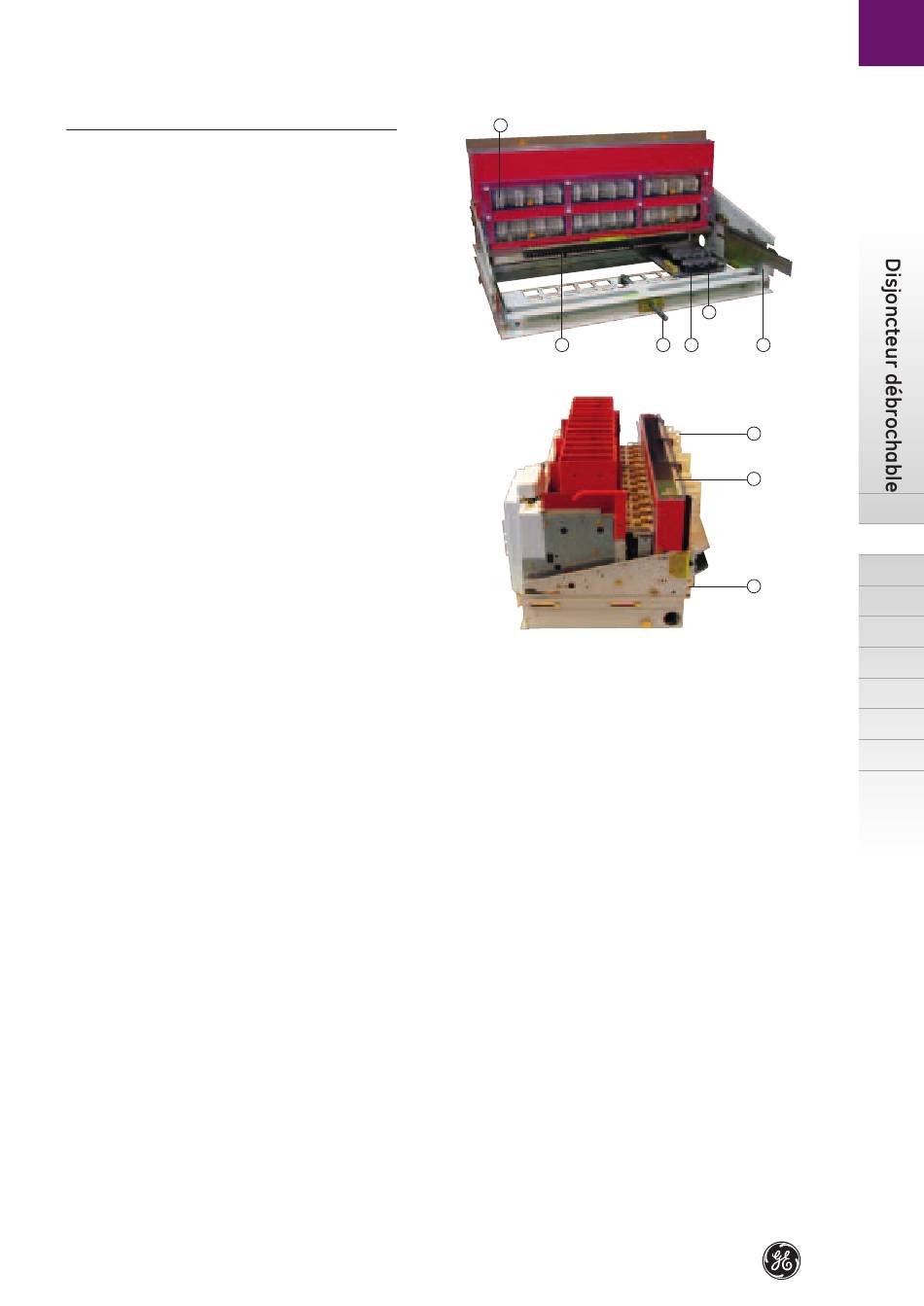

1. Sectionnement de filerie
2. Contact de position 'embroché, essai, débroché'
(option)
3. Raccordement des jeux de barres
4. Ecran de protection des raccordements
5. Volets d'isolements
6. Inter-verrouillage mécanique par câbles pour deux
appareils (option)*
7. Manivelle d'extraction *
8. Axe d'extraction de la partie mobile
9. Voyant de position de la partie mobile
(embroché/essai/débroché)
10. Verrouillage de porte*
11. Glissière d'extraction
* Caractéristique non visible sur la photo.
M-PACT Plus
2
8
11
9
3
4
3
A
B
C
X
A.7
