M-PACT Plus
Accessoires pour disjoncteur
taille 3
Ces accessoires sont destinés aux M-PACT Plus taille 3
(5000 et 6300A). Conçus pour un montage aisé, tous les
accessoires peuvent être installés rapidement par
l'utilisateur sur site.

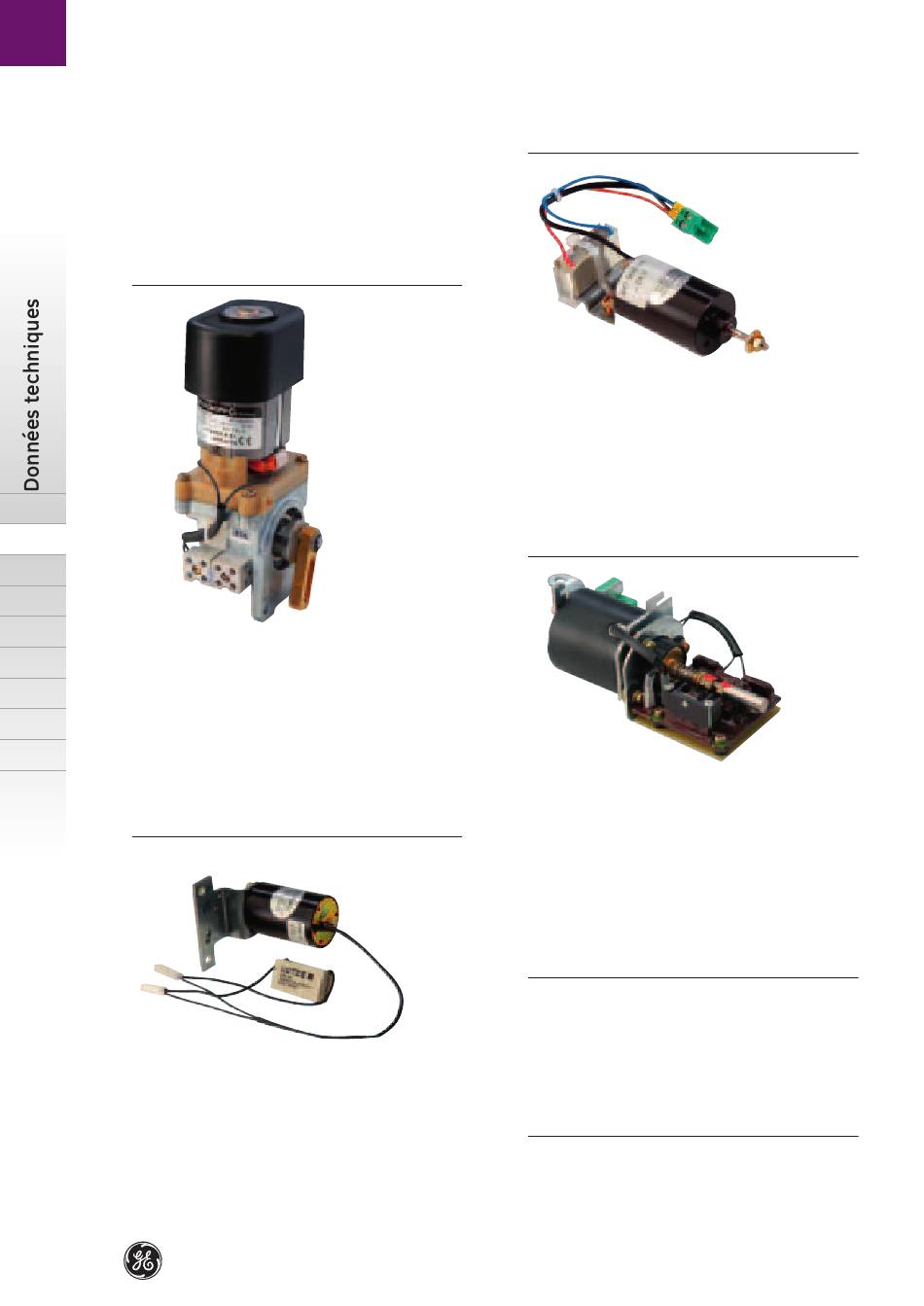

Commande électrique (CE)
A
B
La commande électrique s'installe facilement par
C
l'intermédiaire de 3 vis en face avant du disjoncteur. Le
ressort d'accumulation est armé automatiquement
après la fermeture du disjoncteur permettant une
ouverture et une nouvelle fermeture successive.
X
Temps d'armement de la commande électrique:
9 secondes. Un contact de signalisation «prêt à fermer»
est également disponible en option (uniquement avec
Cde électrique).
Electro d'enclenchement (EE)
L'electro d'enclenchement s'installe facilement par
l'intermédiaire de 2 vis.
Il provoque la fermeture du disjoncteur lorsque les
ressorts de la commande sont accumulés et réalise la
fonction d'anti-pompage.
A.34
Déclencheur à émission de
courant (EA)
Le déclencheur à émission de courant s'installe facile-
ment par l'intermédiaire de 2 vis.
L'alimentation provoque l'ouverture instantanée des
contacts principaux du disjoncteur.
Un contact auxiliaire est mis en série avec la bobine et
coupe celle-ci lorsque les pôles sont ouverts.
Déclencheur à manque de
tension (MV)
Le déclencheur à manque de tension s'installe
facilement sur l'appareil. Lorsque la tension aux bornes
de la bobine n'est plus suffisante, celle ci provoque
l'ouverture instantanée du disjoncteur. La non
alimentation de cette bobine permet également le
verrouillage électrique et mécanique du disjoncteur en
position ouvert (OFF). La fermeture est autorisée à
partir de 85% de la tension nominale.
Combinaison des déclencheurs
auxiliaires
Le disjoncteur M-PACT Plus peut être équipé de la
manière suivante:
2 x déclencheurs à émission de courant + 1 x electro
d'enclenchement + 1 x déclencheur à manque de
tension (MV)
Contacts auxiliaires
Le disjoncteur M-PACT Plus taille 3 est équipé d'origine
de 10 contacts auxiliaires 4 NO et 6 NF.
