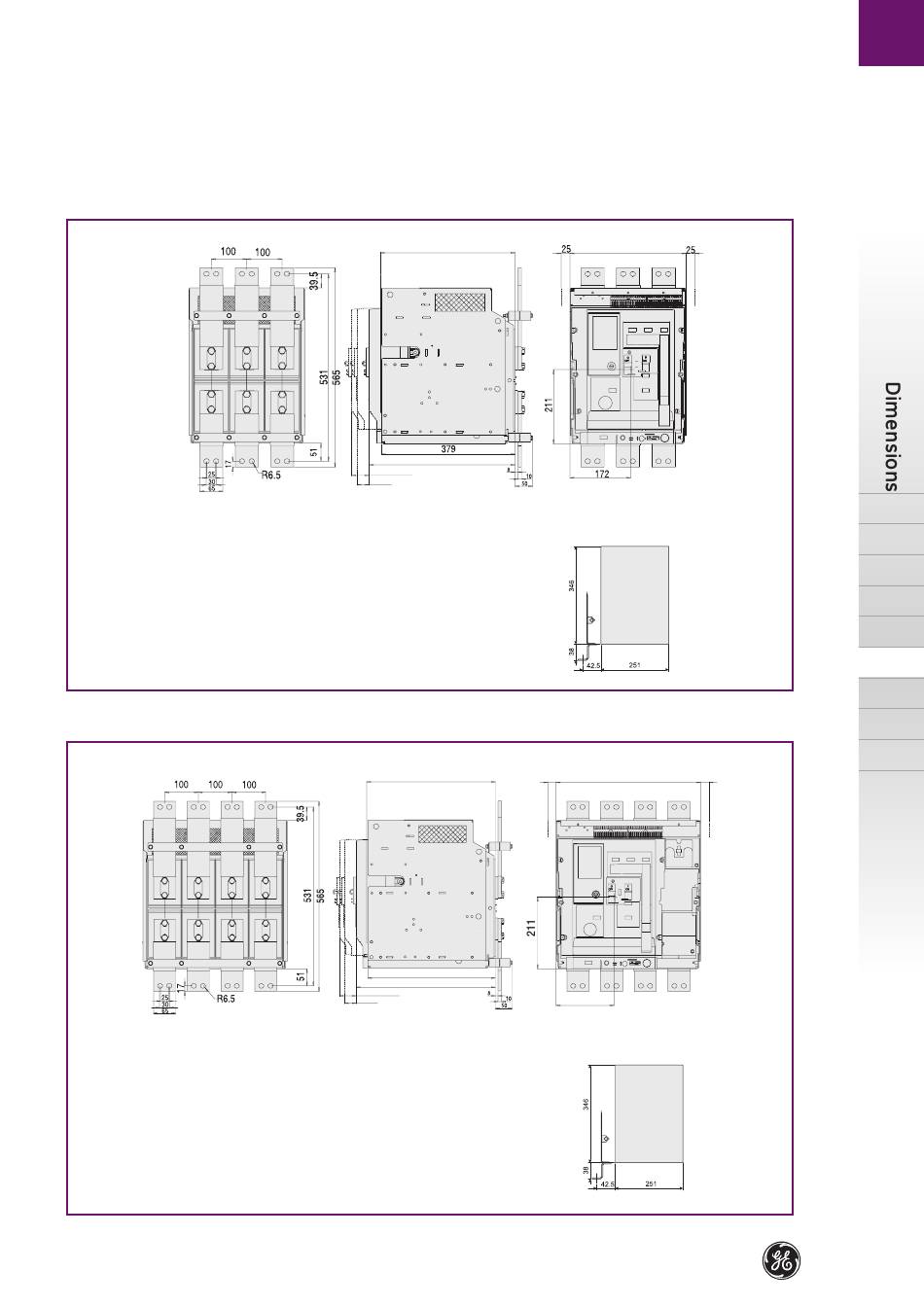

Raccordement prise avant à plat
Disjoncteur débrochable
Type S - 3 P - Taille 1, In = 400A à 1600A
Bridage : 200 mm maxi - couple de serrage des connexions: 50 N.m
Type S - 4 P - Taille 1, In = 400A à 1600A
Bridage : 200 mm maxi - couple de serrage des connexions: 50 N.m
382 à la porte
414 Embroché
50 Débroché
35 Test
382 à la porte
379
414 Embroché
50 Débroché
35 Test
M-PACT Plus
Espace mini flasques
latéraux
Centre tableau
de bord
Découpe de porte
pour tableau de
bord du disjoncteur
La découpe de porte
tient compte d'un
espace de 3 mm
autour du plastron
du disjoncteur.
Ces dimensions
servent de guide et
peuvent être adaptées
si une ouverture
différente est requise.
Espace mini flasques
25
25
latéraux
172
Centre tableau
de bord
Découpe de porte
pour tableau de
bord du disjoncteur
La découpe de porte
tient compte d'un
espace de 3 mm
autour du plastron
du disjoncteur.
Ces dimensions
servent de guide et
peuvent être adaptées
si une ouverture
différente est requise.
A
B
C
X
C.13
