M-PACT Plus

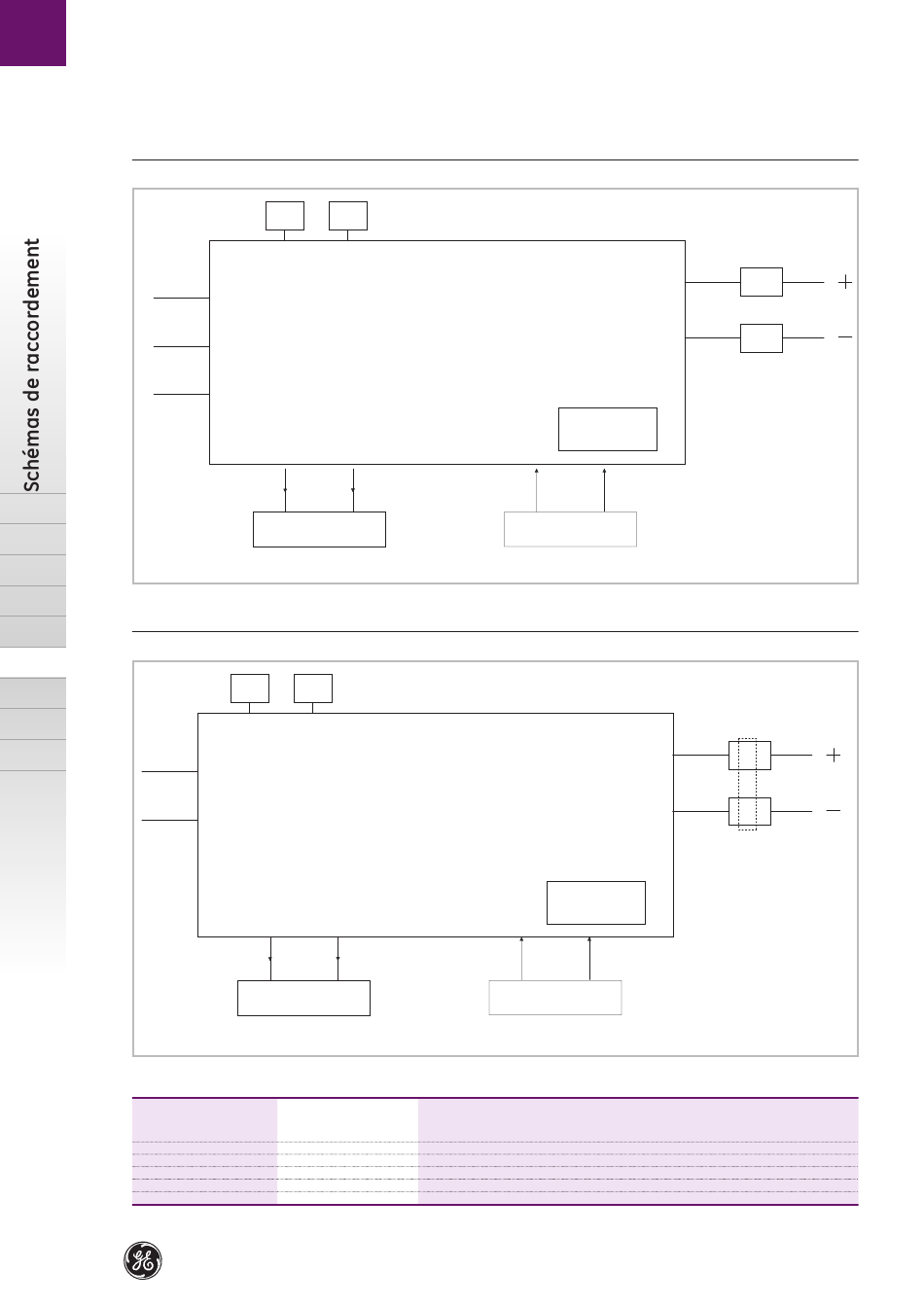

Schéma de raccordement
M-PRO 17 Plus & 18 Plus - Taille 1 & 2
A
B
Taille 3
C
X
Raccordements pour M-PRO 17 Plus & 18 Plus
Localisation
Bornier A*
Bornier A*
X3 ou X20
X3 ou X20
* Pas disponible pour disjoncteur taille 3
C.4
A8 A9
Bobine de Rogowski externe
External Rogowski coil
Transformateurs de courant
Power CT
(entrées 1, 2, 3)
(power inputs 1, 2 , 3 )
Bobines Rogowski Ro gowski coils
(analogue input s 1, 2 , 3 )
(entrées analogiques 1, 2, 3)
Rogowski coil
Bobine Rogowski
(analogue input 4)
(entrée analogique 4)
Unrestricted Eart h / Neutral position
Protection de terre/neutre
Solénoïde de
TRIP COIL OUTPUT
déclenchement
A8 A9
Bobine de Rogowski externe
External Rogowski coil
Transformateurs de courant
Power CT
(entrées 1, 2, 3)
(power input s 1, 2 , 3 )
Bobines Rogowski Rogowski coils
(analogue input s 1, 2 , 3 )
(entrées analogiques 1, 2, 3)
Solénoïde de
TRIP COIL OUTPUT
déclenchement
Note: X3 = 3 3 - 48, refer pag e 4 for furthur details
Raccordement
A8
A9
47
48
Aux. Power input
Alimentation auxiliaire
Connexion
TestBox
Connection valise test
SWITCH I/P Contact I/P
Aux. Power input
Alimentation auxiliaire
Connexion TestBox
Connection
valise test
SWITCH I/P Contact I/P
Fonction
Bobine de Rogowski + pour protection de terre ou de neutre
Bobine de Rogowski – pour protection de terre ou de neutre
Alimentation auxiliaire +
Alimentation auxiliaire –
B5
B6
X3
47
48
