M-PACT Plus
Disjoncteur fixe
Taille 1 & 2
Le disjoncteur M-PACT Plus est pourvu d'un mécanisme
à accumulation d'énergie permettant de minimiser les
efforts d'armement . Le ressort d'accumulation peut
être rechargé soit manuellement par la manette de
commande, soit électriquement par le moteur. Il est
automatiquement rechargé après fermeture.
L'appareil est équipé d'origine d'un tableau de bord
assurant une protection IP43 de la face avant et IP20
du circuit auxiliaire.
Possibilité optionnelle d'une protection IP54.
A
B
C
• Témoin d'état du disjoncteur ON/OFF (coupure
X
pleinement apparente)
• Système anti-pompage
• Témoin d'état du ressort d'armement
• Poignée de commande manuelle ergonomique
• Accessoires montables sur site
• Contacts auxiliaires 5 NO + 3 NF en version standard
(10A 250V)
• Contact défaut 1NO ou 1NF (option)
• Verrouillage des boutons poussoirs par cadenas
(possibilité de verrouillage de la commande à
distance)
• Interverrouillage mécanique par câble de deux ou
trois appareils (option)
• Raccordement en prises arrières horizontales en
standard et prises avants ou prises arrières verticales
(option)
• Verrouillage en position déclenchée par serrure
(Ronis ou Profalux)
• Accès frontal aux raccordements auxiliaires
• Interchangeabilité des pares-étincelles.
A.4
3
Installation
Fixation du disjoncteur M-PACT Plus par 4 boulons M8,
sous l'appareil.
Périmètre de sécurité nécessaire au-dessus du
disjoncteur afin de permettre l'inspection ou le
démontage des chambres de coupure (voir chapitre
"encombrements" pour les détails de montage et les
distances de sécurité recommandées)
Prise de terre sur les deux côtés du disjoncteur
M-PACT Plus.
Alimentation
Indifféremment sur les plages supérieures ou
inférieures, quelque soit le type d'appareil.
8
9
2
1

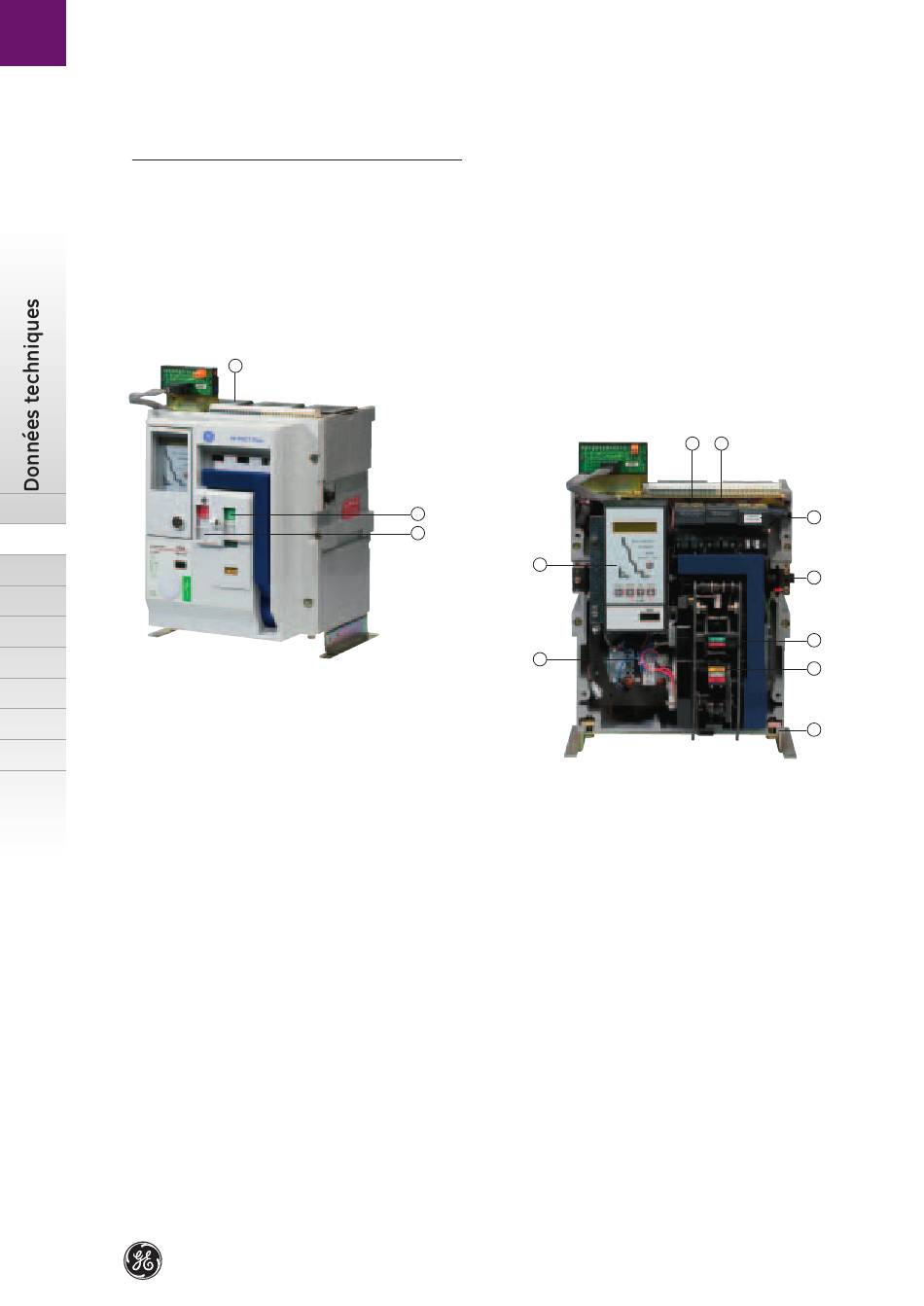

1. Commande électrique (option)
2. Unité de protection M-PRO (option)
3. Raccordements auxiliaires
4. Bobine à émission de courant EA (option)
5. Electro d'enclenchement EE (option)
6. Bobine à manque de tension MV/MVR (option)
7. Poignée de commande manuelle
8. Boutons-poussoirs ON/OFF
9. Cadenassage des commandes locales ON/OFF
10. Témoin d'état du disjoncteur ON/OFF
11. Témoin d'état du ressort d'armement
12. Equerre de fixation
4
5
6
7
10
11
12
