9.3

Einstellen der Dosiermenge

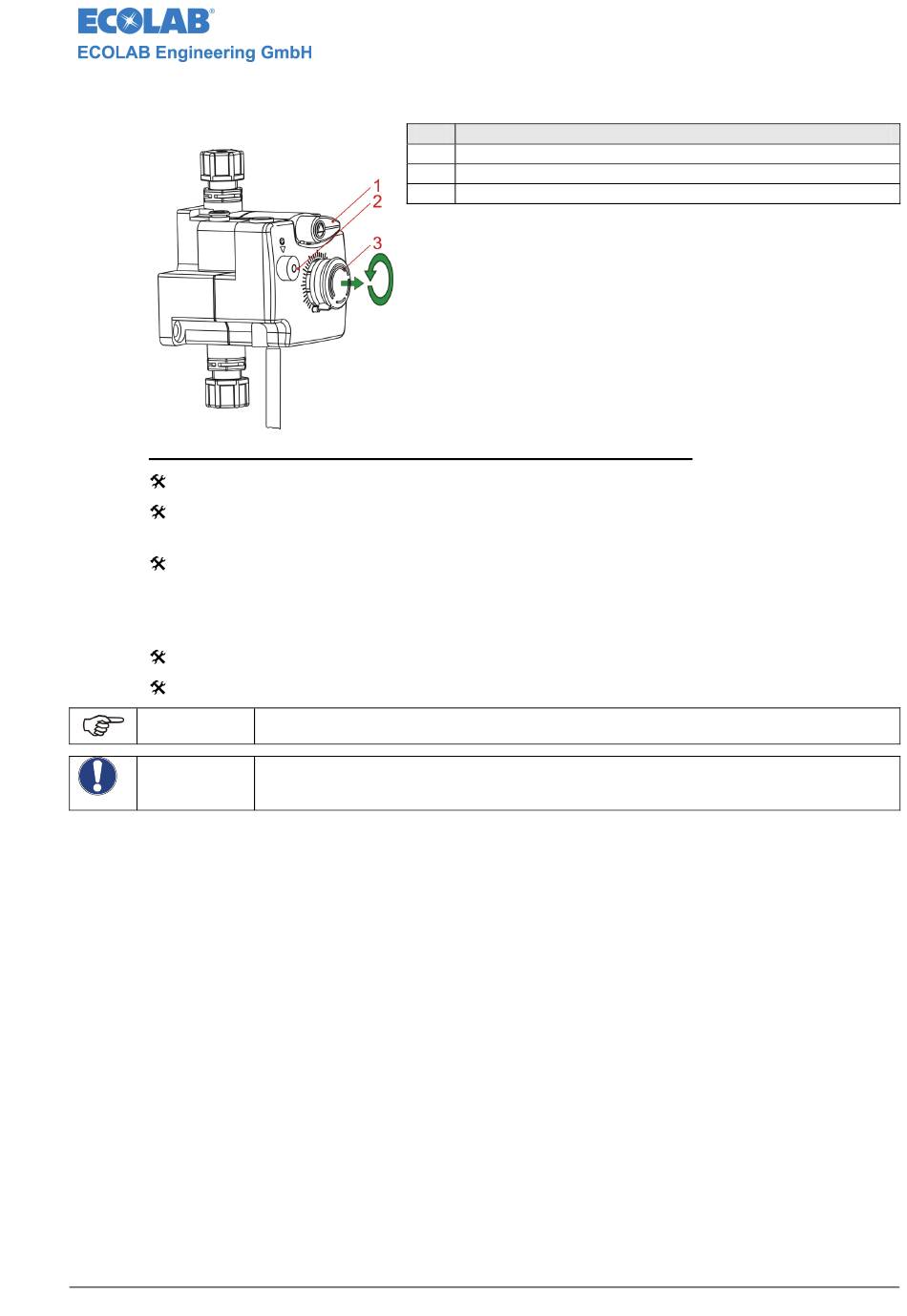

Abb. 9.3
Die Förderleistung der Pumpe kann wie folgt geändert werden:
System mit Druckluft beaufschlagen.
Entlüftungshebel (Pos. 1) nach links (auf Umlaufbetrieb) drehen
(Peilsymbol zeigt nach unten).
Den Verstellknopf (Pos. 3) bis zum Einrasten herausziehen, Handtaster (Pos. 2)
mehrmals drücken und gleichzeitig den Verstellknopf langsam auf die gewünschte
Position drehen. Dabei die Position des Zeigers auf dem kreisförmigen Gradmesser
beachten.
Entlüftungshebel (Pos. 1) nach rechts (auf Betrieb) drehen (Pfeilsymbol zeigt nach oben).
Verstellknopf (Pos. 3) drücken, um ihn in seiner Position zu verriegeln.
HINWEIS
ACHTUNG
417101420_pneum_II.doc
Pos
1
2
3
Anstelle des wiederholten
Druckluftversorgung zu- und weggeschaltet werden.
Ist das System mit Druckluft beaufschlagt wird durch Drücken des Handtasters bei nach
rechts gedrehtem Entlüftungshebel (Dosieren) ein Dosierhub ausgeführt. Dies kann zu
ungewollten Überkonzentrationen führen!
Bezeichnung
Entlüftungshebel
Handtaster
Verstellknopf
Drückens des
- 15 -
Handtasters kann auch
Rev. 4-07.10
