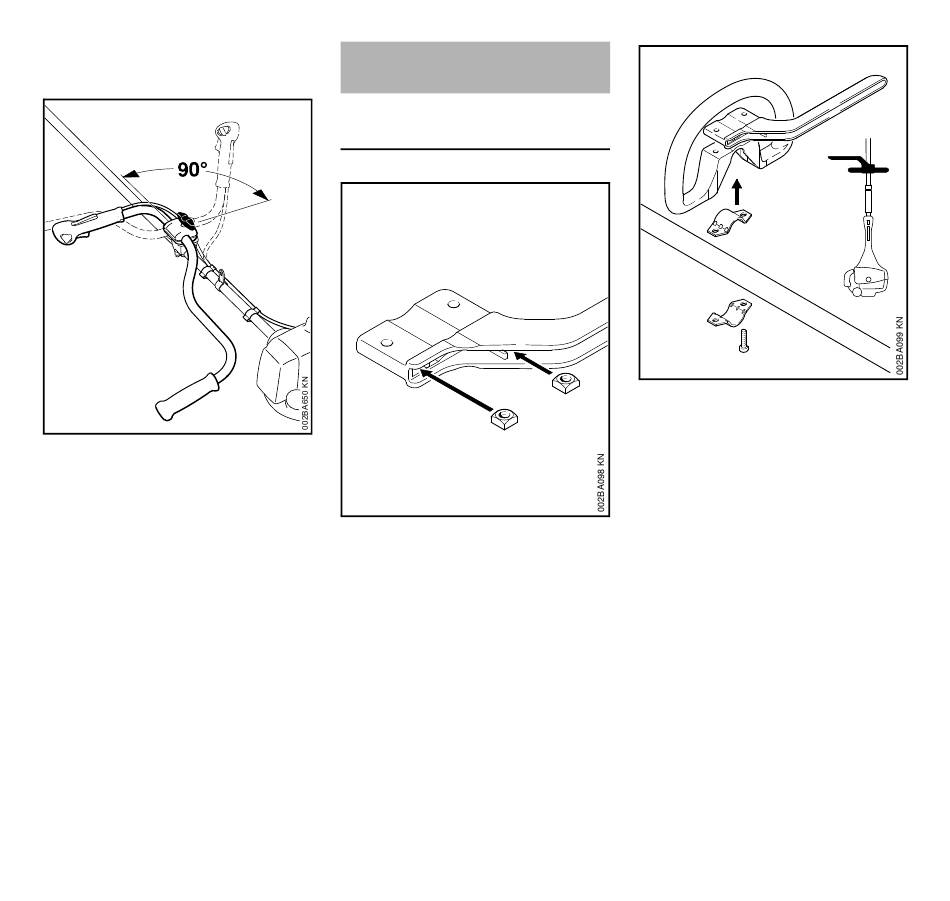

Pivotement du guidon ...
dans la position de transport
3
7
Desserrer la vis à garrot (3) et la
N
dévisser jusqu'à ce que le
guidon (7) puisse tourner ;
faire pivoter le guidon de 90° dans le
N
sens inverse des aiguilles d'une
montre, puis le basculer vers le
bas ;
serrer la vis à garrot (3).
N
dans la position de travail
Faire pivoter le guidon et le
N
redresser en procédant dans l'ordre
inverse de la description ci-dessus,
en tournant dans le sens des
aiguilles d'une montre.
FS 90, FS 90 R
Montage de la poignée
circulaire
Montage de la poignée circulaire avec
protection
2
1
Introduire les écrous à quatre
N
pans (1) dans la protection (2) –
faire coïncider les trous ;
4
5
6
loger la bride (3) dans la poignée
N
1
circulaire (4) et la poser avec la
poignée sur le tube (5) ;
appliquer la bride (6) ;
N
appliquer la protection (2) – en
N
veillant au positionnement correct !
faire coïncider les trous ;
N
introduire les vis (7) à travers les
N
trous des pièces – et les visser à
fond dans la protection ;
pour continuer, voir « Fixation de la
N
poignée circulaire ».
français
2
3
7
