français
8
en maintenant les pièces
N
assemblées, les présenter de telle
sorte que la vis à garrot se trouve du
côté du moteur et les poser sur le
support de guidon (8) ;
enfoncer la vis à garrot à font dans
N
le support de guidon et la visser
légèrement – elle ne doit pas encore
être serrée ;
orienter le tube du guidon
N
perpendiculairement au tube de
protection – contrôler la cote (A) ;
serrer fermement la vis à garrot.
N
60

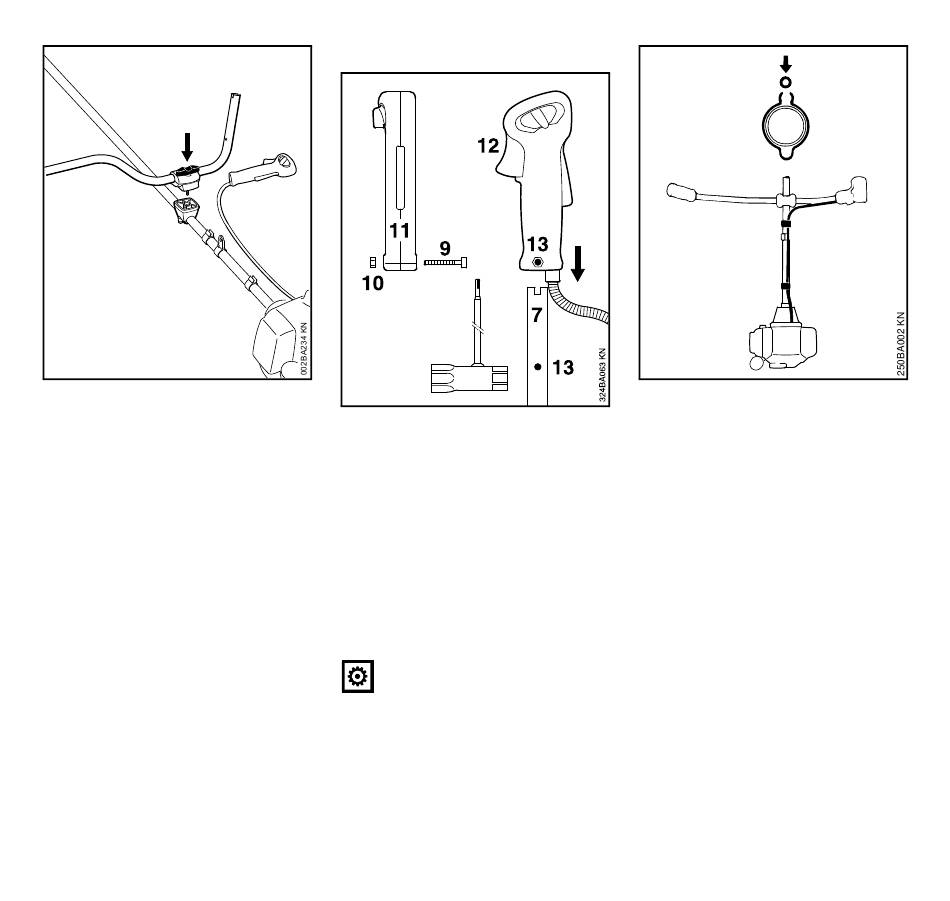

Montage de la poignée de commande
Dévisser la vis (9) – l'écrou (10)
N
reste alors dans la poignée de
commande (11) ;
présenter la poignée de commande
N
avec la gâchette d'accélérateur (12)
orientée en direction du réducteur et
la glisser sur l'extrémité du
guidon (7) de telle sorte que les
trous (13) coïncident ;
visser et serrer la vis (9).
N
Fixation du câble de commande des gaz
AVIS
En posant le câble de commande des
gaz, veiller à ce qu'il ne soit pas plié et
ne forme pas de courbes trop serrées –
la gâchette d'accélérateur doit pouvoir
être actionnée facilement !
14
15
15
14
15
Enfoncer le câble de commande
N
des gaz (14) dans l'attache de câble
de commande des gaz (15).
Réglage du câble de commande des
gaz
Contrôler le réglage du câble de
N
commande des gaz – voir
« Réglage du câble de commande
des gaz ».
FS 90, FS 90 R
