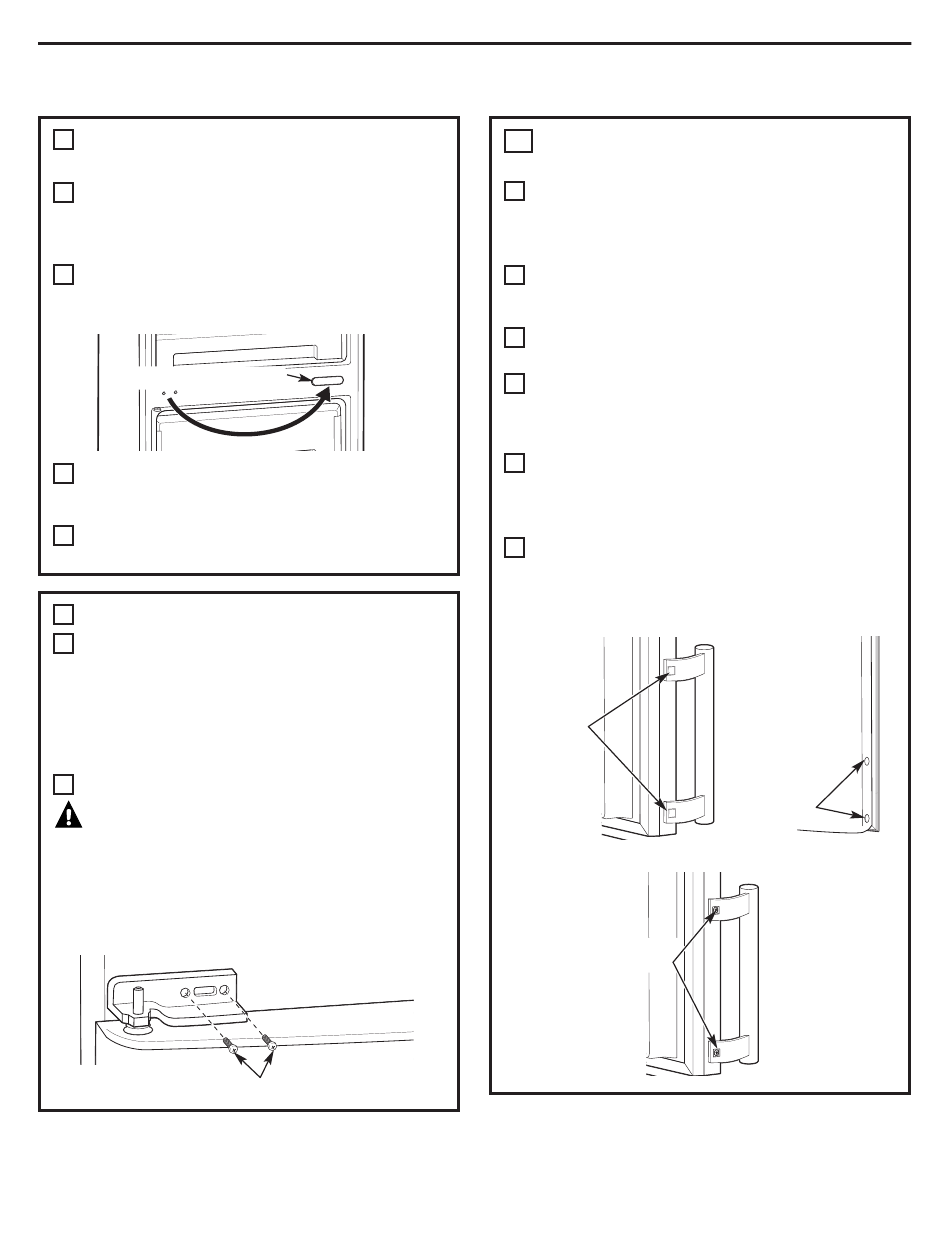

COLOQUE LA PUERTA
8
DEL CONGELADOR
Utilizando un destornillador de lados finos,
A
destrabe el botón de la bisagra central
del gabinete. Tenga cuidado de no rayar
la superficie.
B Instale el botón de la bisagra central en el lado
derecho del gabinete donde se quitó el soporte
de la bisagra.
Botón de la bisagra central
C Asegúrese que las arandelas estén en su lugar
en el perno inferior de la bisagra. Coloque la
puerta del congelador en la bisagra inferior.
D
Cierre la puerta y fíjela con cinta adhesiva.
INSTALE LA BISAGRA CENTRAL
9
Introduzca el perno en la parte inferior
A
de la bisagra central dentro de la puerta
del congelador sobre el lado izquierdo con
la parte trasera del soporte contra el gabinete.
El soporte de la bisagra tendrá que invertirse
para esta instalación. Con los tornillos quitados
previamente, sujete la bisagra al gabinete.
Quite la cinta que sostiene la puerta cerrada.
B
PRECAUCIÓN:
correctamente, la bisagra queda firme contra
el gabinete.
ATENCIÓN: Los tornillos deben ajustarse bien. Gire
los tornillos hasta que queden firmes. Luego ajuste
los tornillos con 1/2 vuelta como mínimo utilizando
ambas manos.
Instrucciones para la instalación
Cuando se arma
Tornillos
CAMBIE LA MANIJA DE LA PUERTA
10
DE ALIMENTOS FRESCOS
A Con un destornillador de lados finos, quite con
cuidado los botones cuadrados de la manija.
NOTA: Tenga cuidado de no rayar las
superficies plásticas o de acero inoxidable.
Quite los botones redondos del otro lado
B
de la puerta. NOTA: Tenga cuidado de no rayar
la superficie de acero inoxidable.
C Utilizando un destornillador de estrella, quite
los tornillos de la manija.
Introduzca los botones redondos dentro
D
de los orificios sobre el lado de la bisagra
de la puerta. NOTA: Tenga cuidado de no rayar
el acero inoxidable.
E Coloque la manija de la puerta sobre los
orificios sobre el lado de la manija de la puerta.
Sujétela utilizando los tornillos quitados con
anterioridad.
Introduzca los botones cuadrados sobre
F
los tornillos de la manija. NOTA: Tenga cuidado
de no rayar las superficies plásticas o de acero
inoxidable.
Botones
cuadrados
Tornillos
de estrella
57
Botones
redondos
