• gestire le situazioni di allarme;
• impostare i parametri modificabili dall'utente;
• verificare lo stato delle risorse.

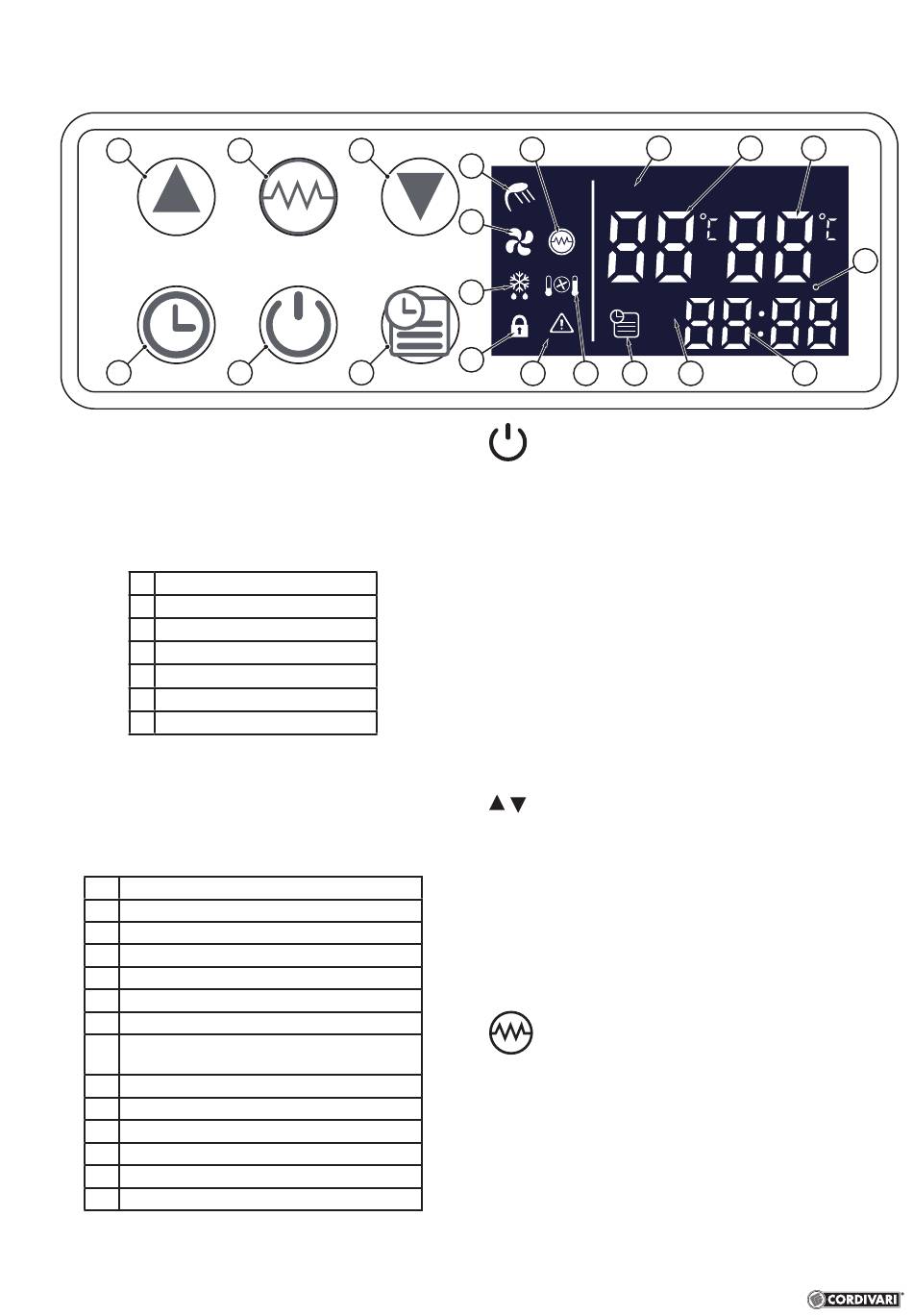

8.1 Interfaccia utente
Display
1. Display digitale
2. Tasto [UP]
3. Tasto [DOWN]
4. Tasto [ELEC. HEATING] 'ON'/'OFF'

5. Tasto [ON/OFF]

6. Tasto [TIMER]
7. Tasto [CLOCK]
Il display digitale LCD permette la visualizzazione dei seguenti dati
corrispondenti alle icone sotto elencate:
ICONE SCHERMO LCD
L0 Ora
L1 Blocco tasti
L2 Modalità modifica dei parametri.
L3 Temperatura setpoint (SET TEMP)
L4 Attivazione defrost (sbrinamento)
L5 Attivazione ventilazione
L6 Modalità Riscaldamento Pompa di Calore attiva
L7 Acqua calda. Temperatura impostata raggiunta,
ACS disponibile. (PDC in standby)
L8 Attivazione resistenza elettrica
L9 Temperatura ACS (WATER OUT)
L10 Timer attivato / settaggio Timer 1 o 2
L11 Settaggio orario Timer ON - Timer OFF
L12 Messaggio errore
L13 Connessione NON attiva
Cod. 1910000001165 - nv01
4 3
5 6
L8
L7
SET
L7
L7
E R R O R
L1
L12 L6 L10
TASTO [ON/OFF]
All'avvio premendo una volta il tasto [ON/OFF] tutte le icone
vengono visualizzate sullo schermo per 3 secondi poi si porta la
macchina in STAND-BY.
Premendo il tasto [ON/OFF] dallo stato di stand by si mette in
funzione l'unità, sul display vengono visualizzate la modalità di
funzionamento, il setpoint impostato (SET TEMP) e la temperatura
dell' ACS (WATER OUT) , la situazione del timer e l'ora.
Premendo nuovamente il tasto [ON/OFF] si riporta l'unità in
stand-by.
Premendo il tasto [ON/OFF] in altri stati si torna alla schermata
Home.
Tenendo premuto il tasto [ON/OFF] in stato di OFF si avvia lo
sbrinamento.
Premendo il tasto [ON/OFF] assieme al tasto [ELEC. HEATING]
si accede alla modifica dei parametri.
TASTI [UP] E [DOWN]
Tramite questi tasti è possibile:
- scorrere la lista dei parametri (spostamento verso l'alto [UP]
o verso il basso [DOWN] nel diagramma dei messaggi) in
modalità STANDBY o ON;;
- durante la programmazione modificare il valore dei parametri
(incremento dei valori [UP] o decremento dei valori [DOWN]);
- bloccare/sbloccare la tastiera tenendo premuti entrambi i tasti
per più di 5 secondi
TASTO [RESISTENZA ELETTRICA]
Consente di:
- Attivare - disattivare la resistenza elettrica secondo la modalità
programmata
- Mettere in funzione solo la resistenza elettrica (se premuto in
modalità STAND BY)
- Attivare - disattivare la funzione ventilazione (se tenuto
premuto per 5 secondi)
- Premuto assieme al tasto [ON/OFF], accedere alla modifica
dei parametri.
- 15 -
L2 L3 L9
TEMP WATER
OUT
1
ON
2
OFF
L11 L0
