2 TRANSPORT
2.1 Avertissements généraux
Le poids du produit avec l'emballage est inférieur à 20 Kg, donc sa manutention peut être effectuée
manuellement.
ATTENTION
Le personnel préposé à la manipulation de la charge doit porter des gants de protection et des chaussures
de sécurité.

2.2 Contenu emballage

Avant de commencer l'installation de l'appareillage s'assurer qu'il ne soit pas endommagé à cause
du transport ou des conditions de conservation. Vérifier aussi que tous les composants faisant partie
de l'équipement standard soient dans l'emballage (voir liste). En cas d'endommagement, notifier la
réclamation au transporteur et informer votre fournisseur.

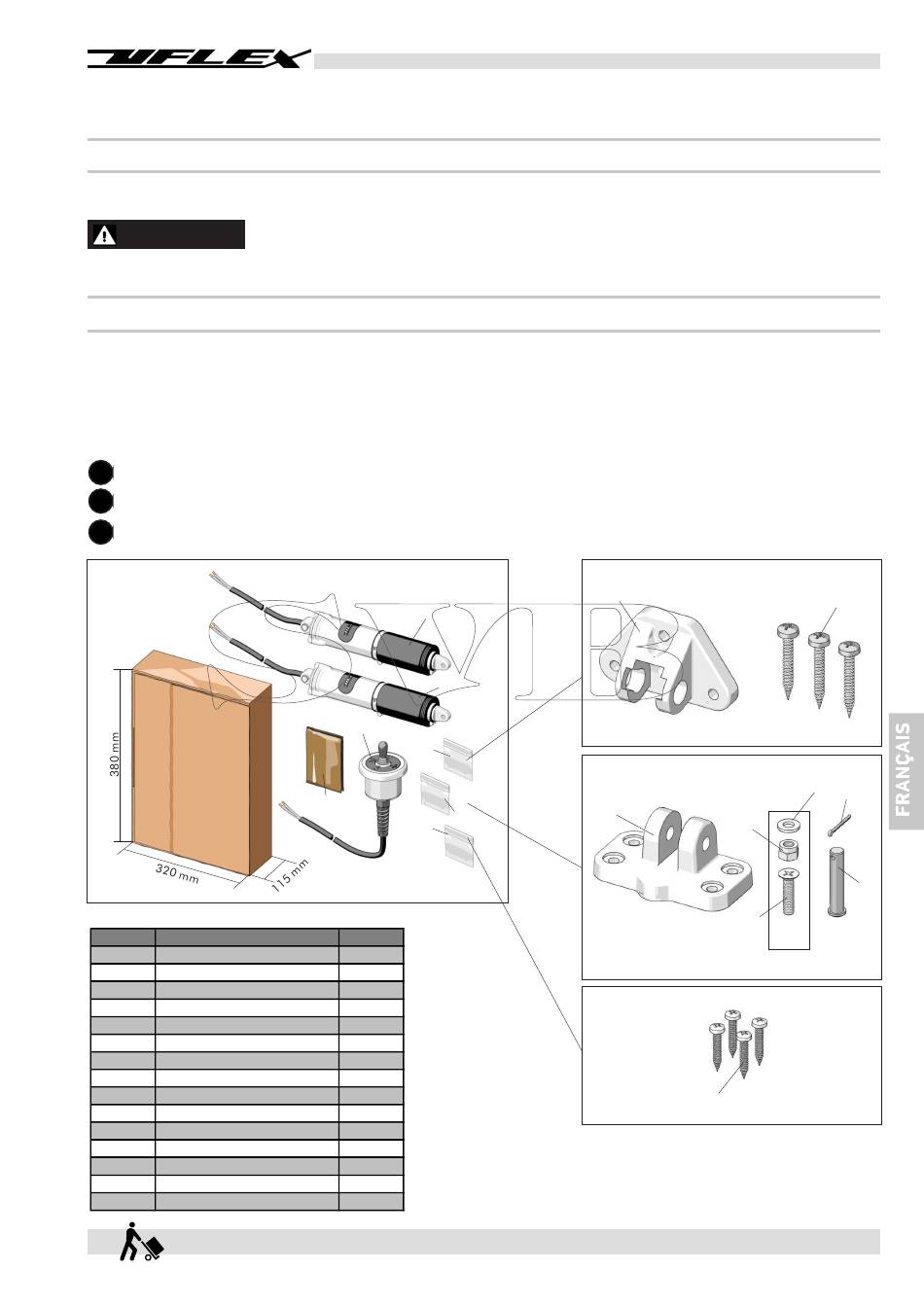

A l'intérieur de l'emballage les composants suivants sont présents:
EMBALLAGES MASTER
Deux vérins emballés séparément pourvus d'étriers, de vis et 2m de câble électrique chacun
1 1 1 1 1
2 2 2 2 2
Unité de commande Easy-Joy
3 3 3 3 3
Manuel d'installation
Réf. Composant
A1 Vérin électromécanique
A2 Joystick Easy-Joy
A3 Manuel d'installation
A4 Sac pour étrier supérieur
A5 Sac pour étrier inférieur
A6 Sac pour Joystick
A Etrier supérieur
B Vis autotaradeuse ST 6.3x32
C Etrier inférieur
D Rondelle
E Ecrou autofreiné
F Vis M6 x 20
G Pivot
H Goupille
I Vis ST2.9x13
Easy-Joy emballée avec 0,5 m de câble et de vis de fixation Easy-Joy Easy-Joy Easy-Joy
A1
A1
A2
A4
A3
A5
A6
Qt.
2
1
1
2
2
1
2
6
2
8
8
2
2
8
4
TRIM TABS CORRECTEURS D'ASSIETTE
Manuel d'installation et d'entretien
A
C
E
F
I
page 61
-
B
D
H
G
x 4
de 79
