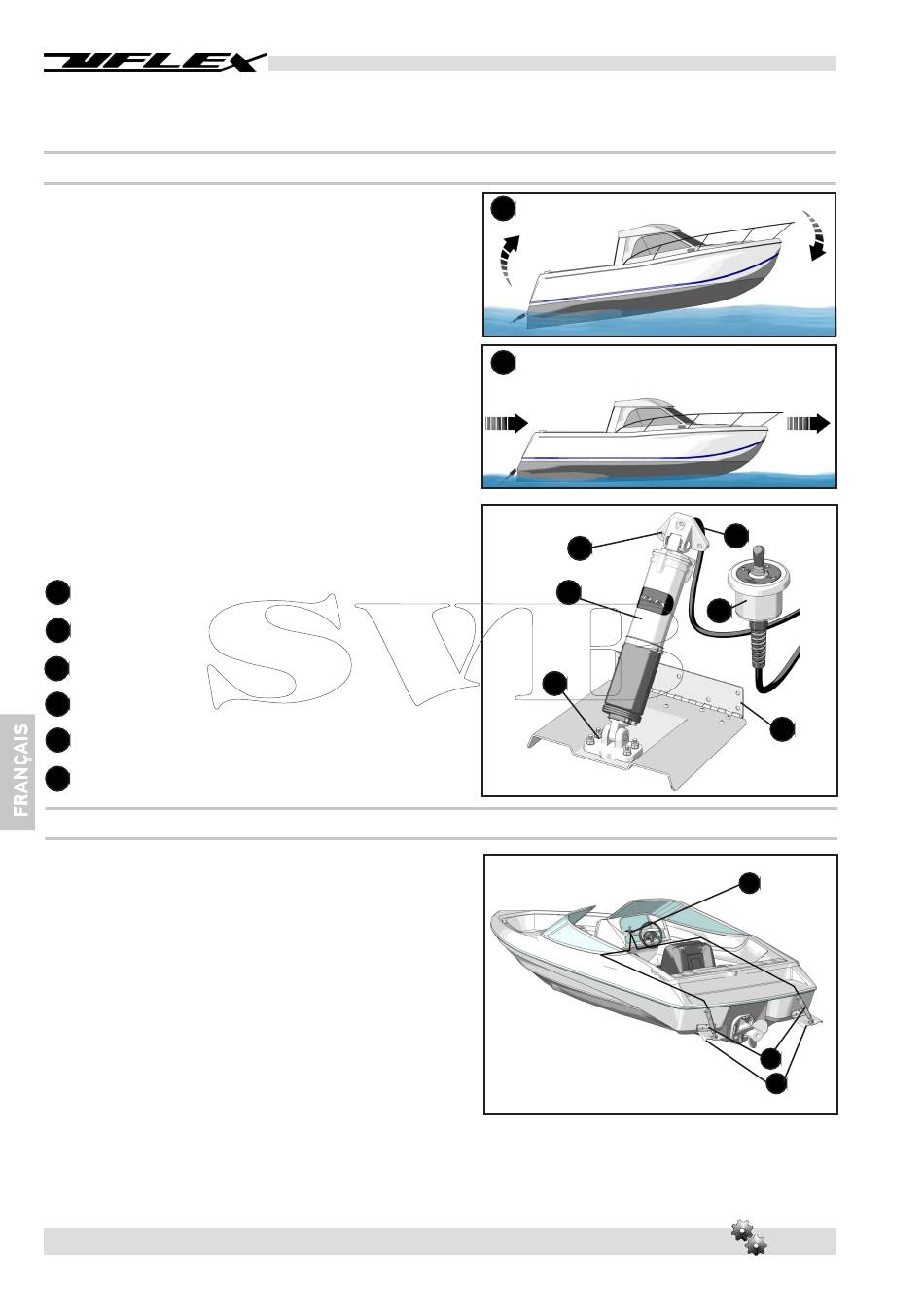

1 DESCRIPTION DU PRODUIT

1.1 Description des trim tabs correcteurs d'assiette

L'emploi des volets permet au bateau de maintenir une
assiette adéquate aux différentes conditions de navigation
en optimisant les performances. Si nécessaire (Fig.1),
l'actionnement des volets corrige et rééquilibre l'assiette
du bateau (Fig. 2), en permettant un rendement supérieur
du moteur et par conséquence une vitesse supérieure,
une épargne de carburant sensible et une sécurité de
navigation. Les volets fixés à l'extrémité inférieure du
tableau arrière agissent comme une extension mobile
de la carène du bateau, en permettant d'augmenter la
stabilité en plusieurs conditions.
Leur principe de fonctionnement se base sur le critère que
l'eau, en écoulant sur la surface du volet, provoque le levage
de la poupe tandis que le volet se baisse. Selon ce principe,
on peut modifier la descente du volet jusqu'à atteindre une
assiette qui permet d'obtenir une performance optimale
dans chaque situation.
Les trim tabs correcteurs d'assiette décrits dans ce
manuel sont composés de la façon suivante:
1 1 1 1 1
Vérin
2 2 2 2 2
Etrier de connexion au tableau arrière
Câble électrique (2 m)
3 3 3 3 3
4 4 4 4 4
Etrier de connexion au volet
5 5 5 5 5
Volet + charnière
6 6 6 6 6
Easy-Joy - Commande du système

1.2 Principe de fonctionnement

Le joystick permet un emploi très intuitif du système Trim
Tab. Avec ce système de commande il est possible de se
désintéresser de la position relative des volets, et de se
concentrer sur l'assiette du bateau voulue.
Les vérins électromécaniques (2) qui permettent de
modifier l'angle d'inclinaison du volet (3) sont commandés
Easy-Joy Easy-Joy
à travers Easy-Joy Easy-Joy Easy-Joy (1) positionné dans le tableau de bord
ou sur le poste supérieur.
Description fonction Easy-Joy Easy-Joy: Easy-Joy Easy-Joy Easy-Joy
- En déplaçant avec des poussées le levier en avant, la
proue du bateau descend;
- En déplaçant avec des poussées le levier en arrière, la
proue du bateau monte;
- En déplaçant avec des poussées le levier à droite: le
bateau s'incline vers le tribord (droite);
- En déplaçant avec des poussées le levier à gauche: le bateau s'incline vers le bâbord (gauche).
Quand le moteur est arrêté ou la commande de changement de vitesse est au point mort (neutral), le
système électronique active automatiquement la fonction de AUTO LINE-UP qui porte les volets dans une
position de repos.
page 58
de 79 -
TRIM TABS CORRECTEURS D'ASSIETTE
Manuel d'installation et d'entretien
1 1 1 1 1
2 2 2 2 2
2 2 2 2 2
1 1 1 1 1
4 4 4 4 4
3 3 3 3 3
6 6 6 6 6
5 5 5 5 5
1 1 1 1 1
2 2 2 2 2
3 3 3 3 3
