Appendice. Potenziometri preimpostati opzionali
Potenziometro preimpostato
Regolatore dell'innesto

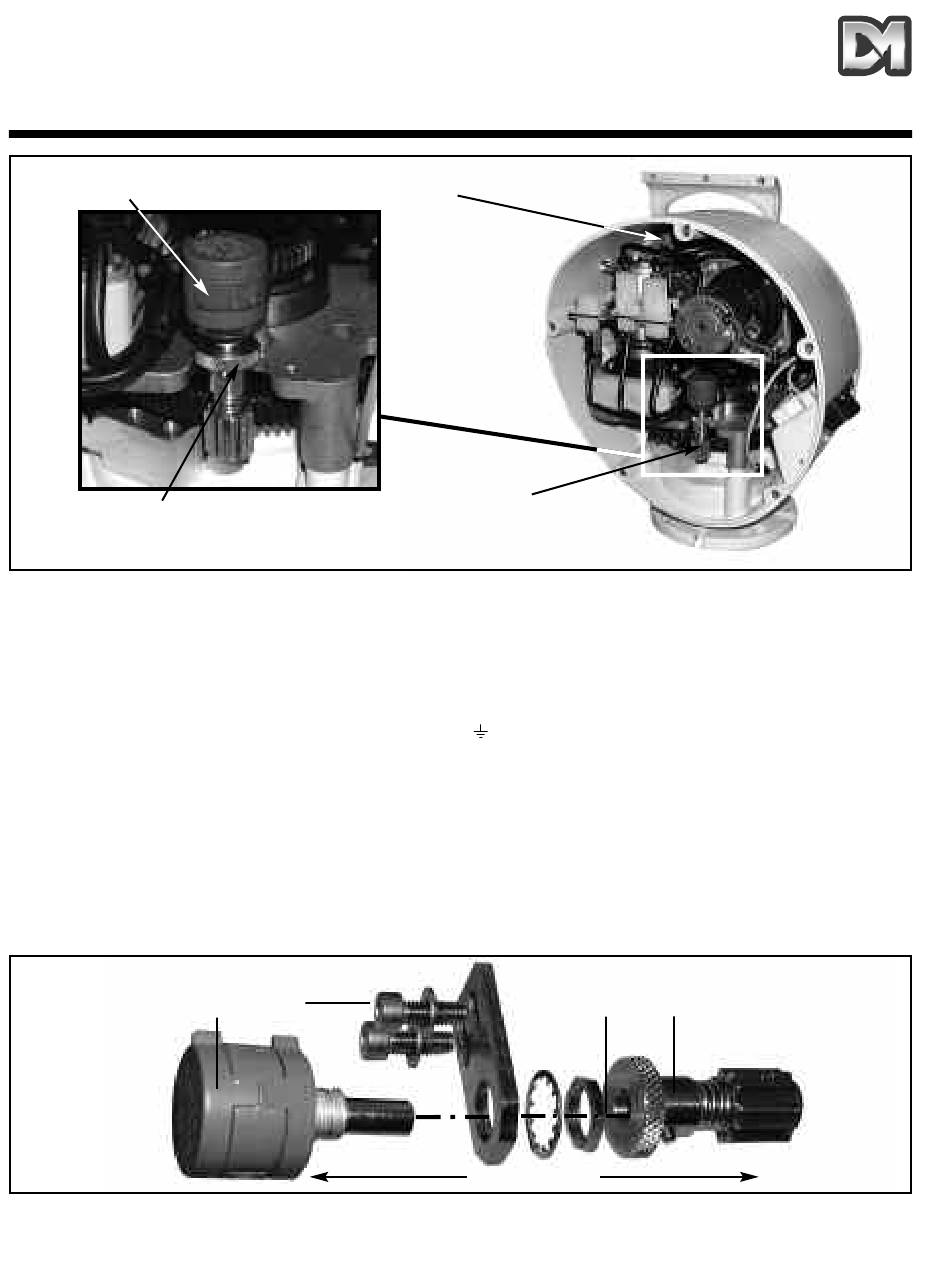

Fig.1 Posizioni del potenziometro preimpostato dell'inclinazione
Opzione preimpostata
(Per inviare un segnale di feedback a un controller che esegue il monitoraggio della posizione delle
unità)
1. Portare l'asse di inclinazione nella posizione centrale dell'angolo di scansione desiderato e
posizionare il potenziometro preimpostato dell'inclinazione come mostrato nella figura 1.
2. Misurare la resistenza tra i pin 1 (ritorno 0 V) e
panoramica) sul connettore preimpostato.
3. Ruotare il regolatore dell'innesto sul potenziometro dell'inclinazione (Fig.1) per ottenere una
lettura di 500 Ohm e centrare il potenziometro.
4. Ripetere la procedura per l'asse di inclinazione misurando la resistenza del potenziometro
dell'inclinazione tra i pin 1 e 2 sul connettore preimpostato.
Per sostituire un potenziometro difettoso, rimuovere le viti di fissaggio (2), come mostrato nella
Fig.2, e il gruppo del potenziometro. Rilasciare la vite di fissaggio che blocca il gruppo dell'innesto
(4). Svitare il dado (3) per rimuovere il potenziometro (1) dal supporto di montaggio.
Fig.2 Rappresentazione esplosa del
potenziometro
2000/2006 Manuale d'installazione
Potenziometro dell'inclinazione
Potenziometro della panoramica
1 2
(potenza del segnale di posizione della
