Montage De Lampe À Infrarouge - Dedicated Micros 2000 Manuel D'installation

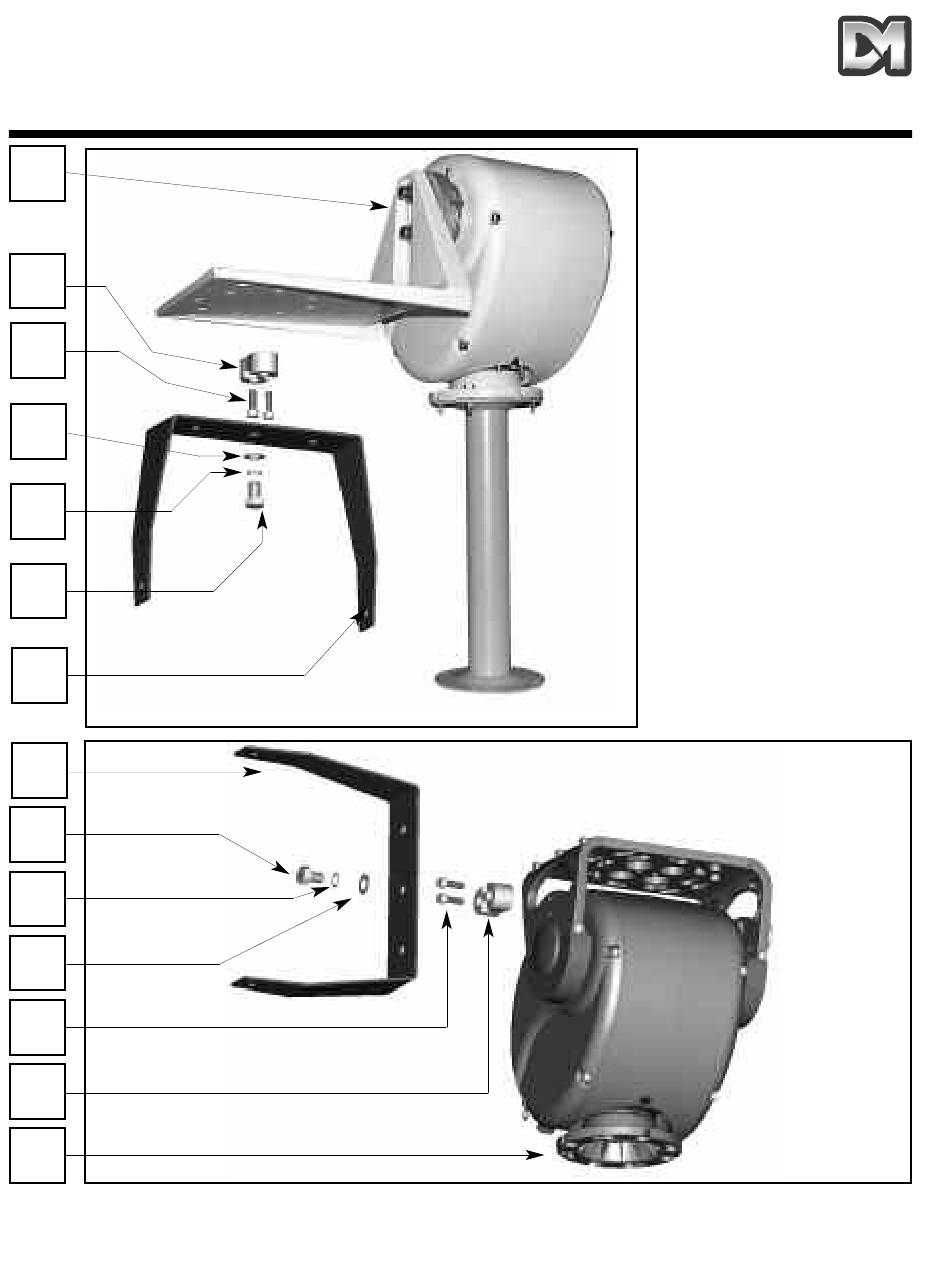

11. Positions de montage de lampe à infrarouge
A
B
C
D
E
F
G
Fig. 14 Montage plateforme latérale
G
F
E
D
C
B
A
2000/2006 Manuel d'installation
Composants
A. Panoramique et
Inclinaison
B. Entretoise de montage
C. Vis M6x20
D. Rondelle lisse M10
E. Rondelle élastique M10
F. Vis M10x16
G. Support de lampe à
infrarouge
Fig. 15 Montage plateforme standard
Page. 26
