Appendice. Connessioni preimpostate opzionali
Solo per Type 2000
Connettore
preimpostato:
funzioni dei pin
1. Ritorno 0 V
2. Uscita del segnale di
posizione dell'inclinazione
3. Alimentazione positiva (+)
preimpostata
Terra. Uscita del segnale di
posizione della
panoramica

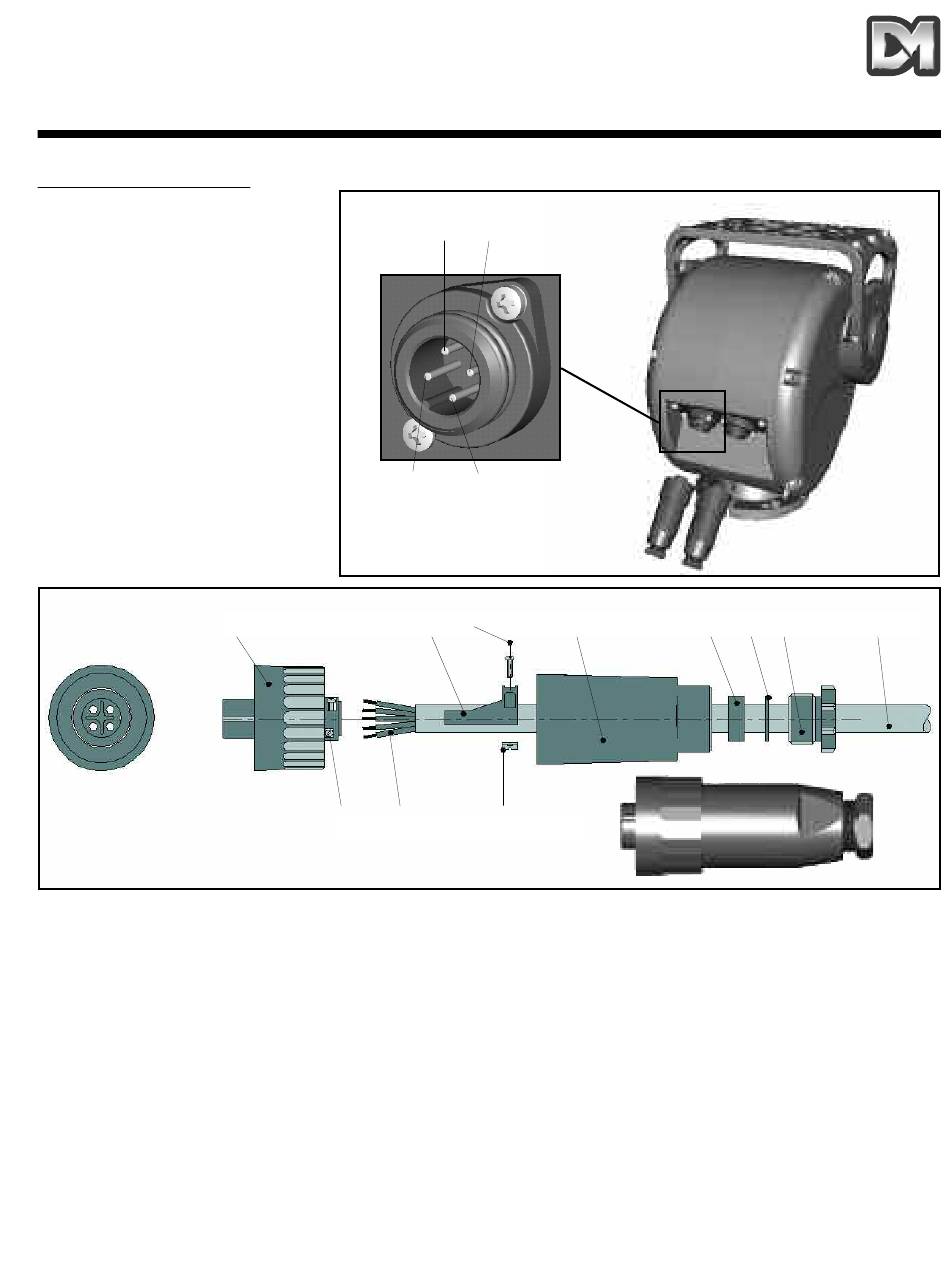

Fig.2 Gruppo del connettore Amphenol
Componenti del connettore Amphenol preimpostati
1. Sezione filettata vite di unione
2. Vite del morsetto
3. Conduttori, senza rivestimento
4. Guaina del cavo
5. Morsetto a vite a mano
6. Corpo del connettore, metà libera
7. Guarnizione
2000/2006 Manuale d'installazione
Terra
Fig.1 Connettore preimpostato
1
2 3
1 2
3
4 5 6
11
8. Rondella
9. Dado di bloccaggio
10.Cavo (diametro massimo 9,5 mm)
11. Barra del morsetto
7 8 9 10
