8. Limiti della panoramica

È possibile impostare il movimento angolare dell'unità richiesto su un qualsiasi angolo compreso tra
i 5° e i 350°. Un innesto a frizione, come nell'inclinazione, consente di non dover utilizzare alcun
strumento. Gli attuatori della panoramica sono situati intorno alla base di montaggio. È sufficiente
ruotarli manualmente per impostare l'angolazione di movimento desiderata.
B

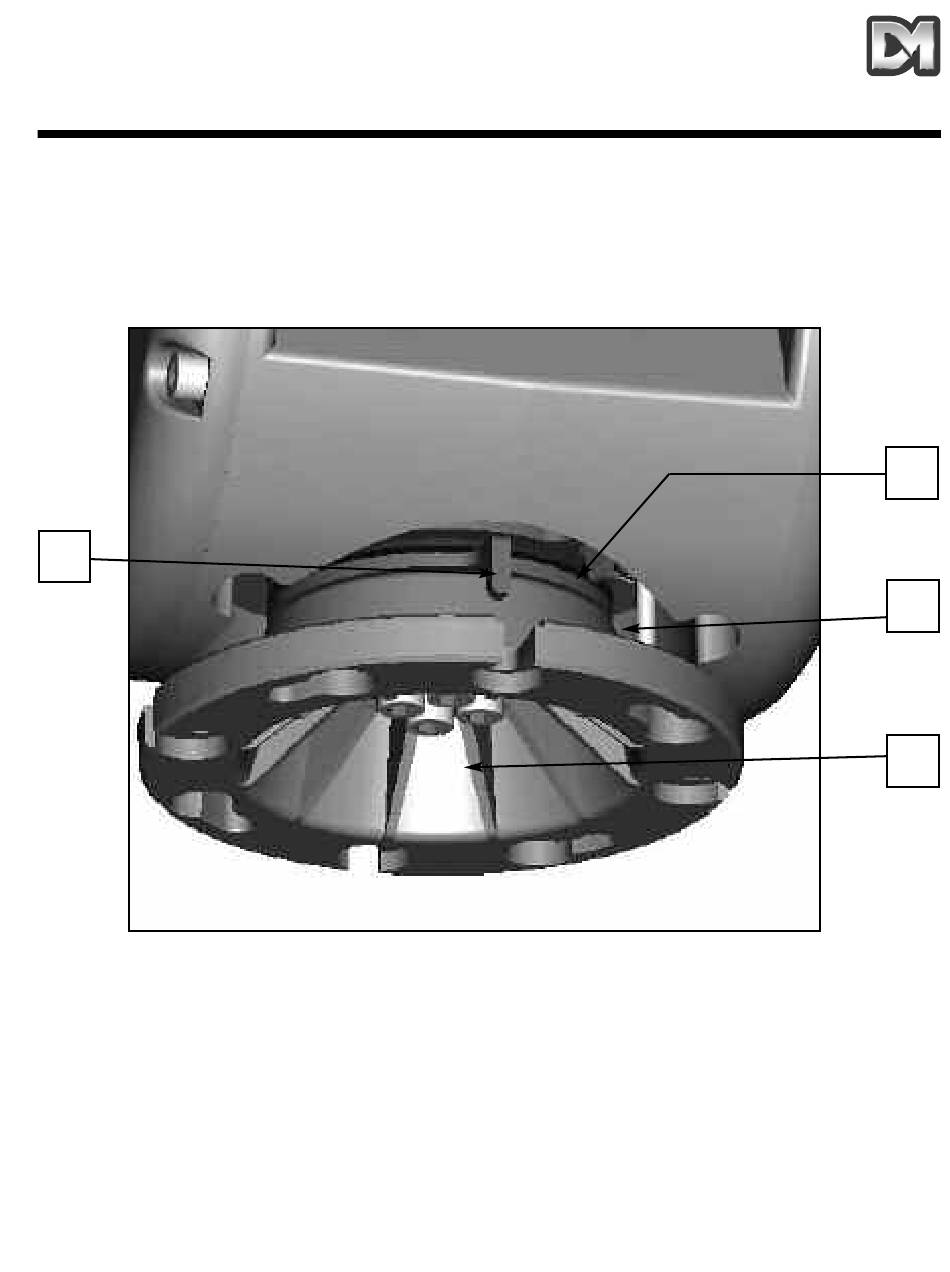

Fig.11 Limiti della panoramica
Procedura di impostazione
1. Gli attuatori della panoramica sono posizionati in un incavo intorno alla base di montaggio (D)
come mostrato nella figura 9
2. Ruotare gli attuatori della panoramica destro (A) e sinistro (B) per impostare l'angolazione di
movimento della panoramica desiderata .
Nota: potrebbe essere necessario fare pressione sugli attuatori con uno strumento se si trovano
in una posizione difficilmente raggiungibile.
3. Il perno del limite (C) aziona i microcommutatori interni per interrompere l'alimentazione del
motore della panoramica.
2000/2006 Manuale d'installazione
A
C
D
Pag. 71
