9. Serie 2000: Auswechseln des
A
B
C
D.
E

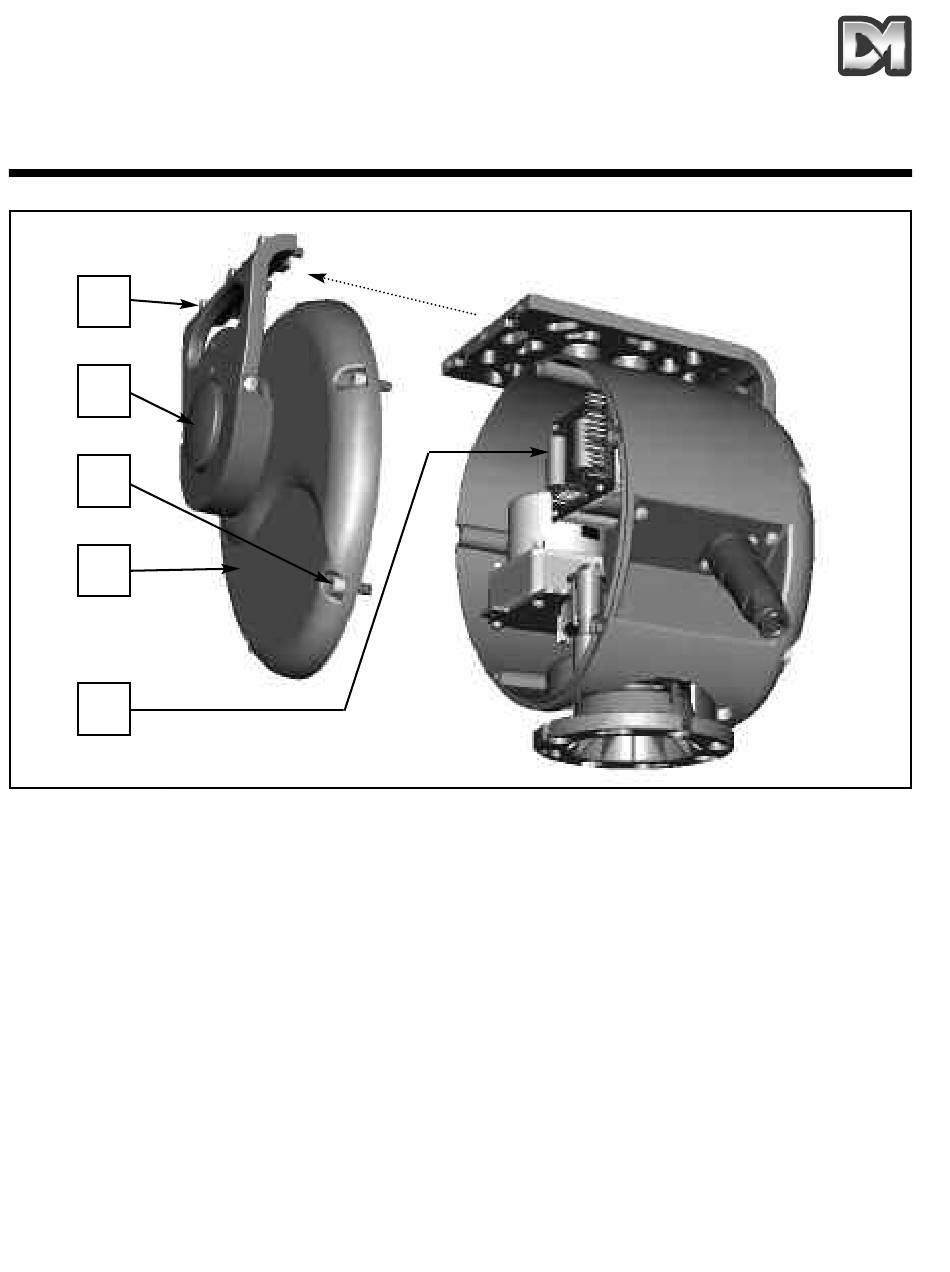

Abb. 12 Auswechseln der Kondensators, Serie 2000
1. Lösen Sie die 3 Schrauben des Laufrollenseitenblechs (A) und ziehen Sie das Seitenblech (B)
heraus.
2. Lösen Sie die 5 Gehäuseschrauben (C), mit denen die Abdeckung der Laufrolle befestigt ist.
3. Ziehen Sie die Abdeckung der Laufrolle (D) heraus, um die Bauteile im Inneren des Schwenk-
und Neigekopfes freizulegen.
4. Die Kondensatorplatine (E) ist am Ende des Schwenkmotors befestigt und kann ohne Einsatz
von Werkzeug ausgebaut werden.
5. Ersatzkondensatoren können nach Bedarf eingesetzt werden. Die Komponentenbezeichnung
wird auf der Platine durchleuchtet.
2000/2006 Installationshandbuch
Motorkondensators
Seite. 40
