Anhang Automatisches Schwenken (optional)
Nur für die Serie 2000

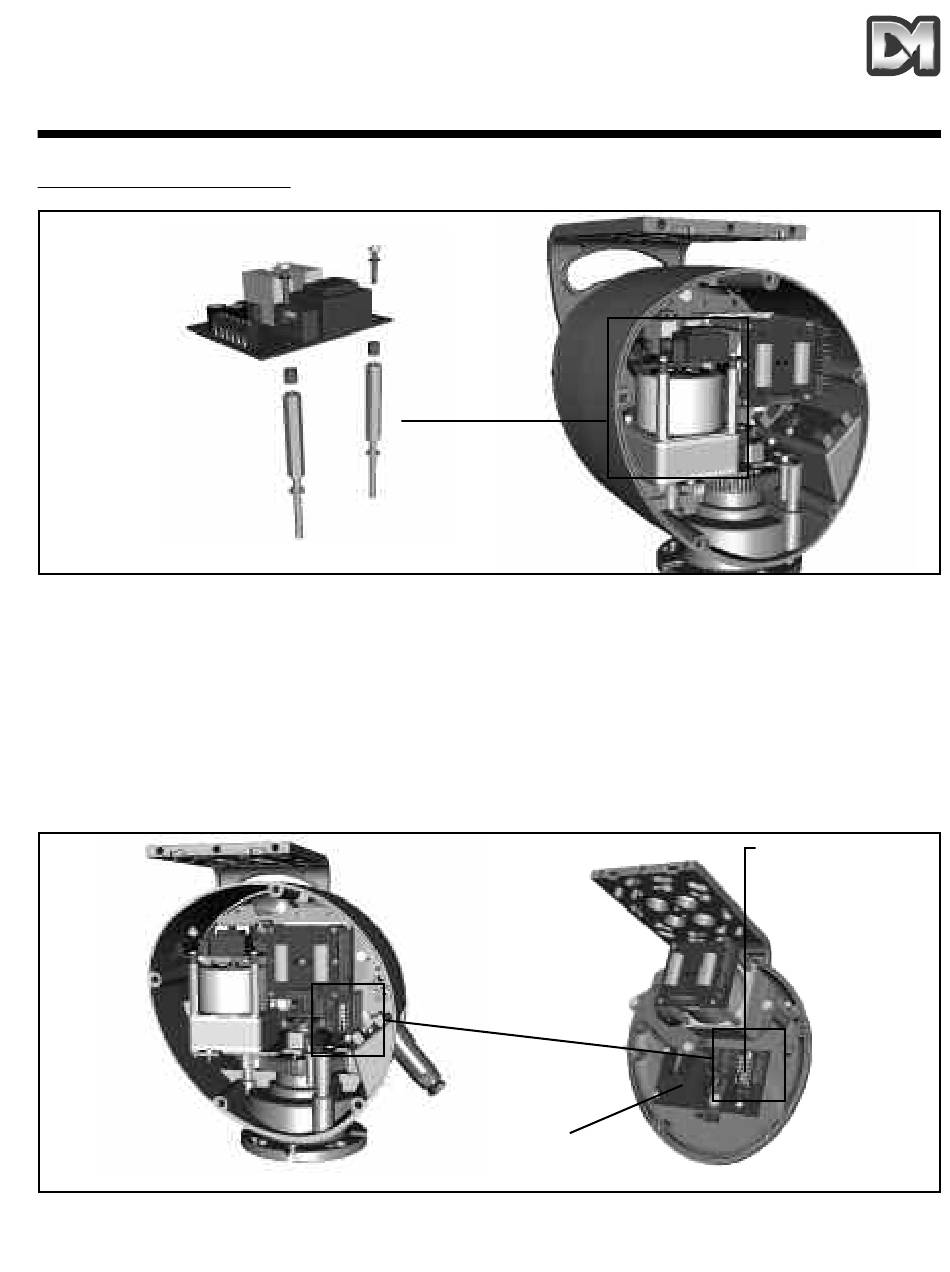

Abb.1 Befestigungsposition für Schwenkautomatik
Automatisches Schwenken
(Konstante Schwenkfunktion zwischen den Begrenzungsanschlägen, mit einer kurzen
Pause vor jedem Richtungswechsel)
Die Schwenkautomatik wird, wie abgebildet, auf Stützen über dem Schwenkmotor befestigt. Achten
Sie darauf, den Klemmenblock vorwärts gerichtet zu positionieren und den Kabelbaum entlang
einer Befestigungsstütze und entlang der oberen Getriebeplatte zu führen; verwenden Sie dazu die
mitgelieferten 'p'-Clips. Lösen Sie den Verbindungsstecker (Abb. 2) von der Begrenzungsplatine
und ersetzen Sie ihn durch den Kabelbaumstecker für die Schwenkautomatik. Die Leitung für die
Schwenkautomatik ist Stift 7 auf einem handelsüblichen 7-Wege-Stecker.
Abb. 2
Positionierung des Verbindungssteckers
2000/2006 Installationshandbuch
D190
Begrenzungsplatine
Anschluss 4
Verbindungsstecker
