Annexe Potentiomètres de préréglage en option
Potentiomètre de préréglage
Régleur d'embrayage

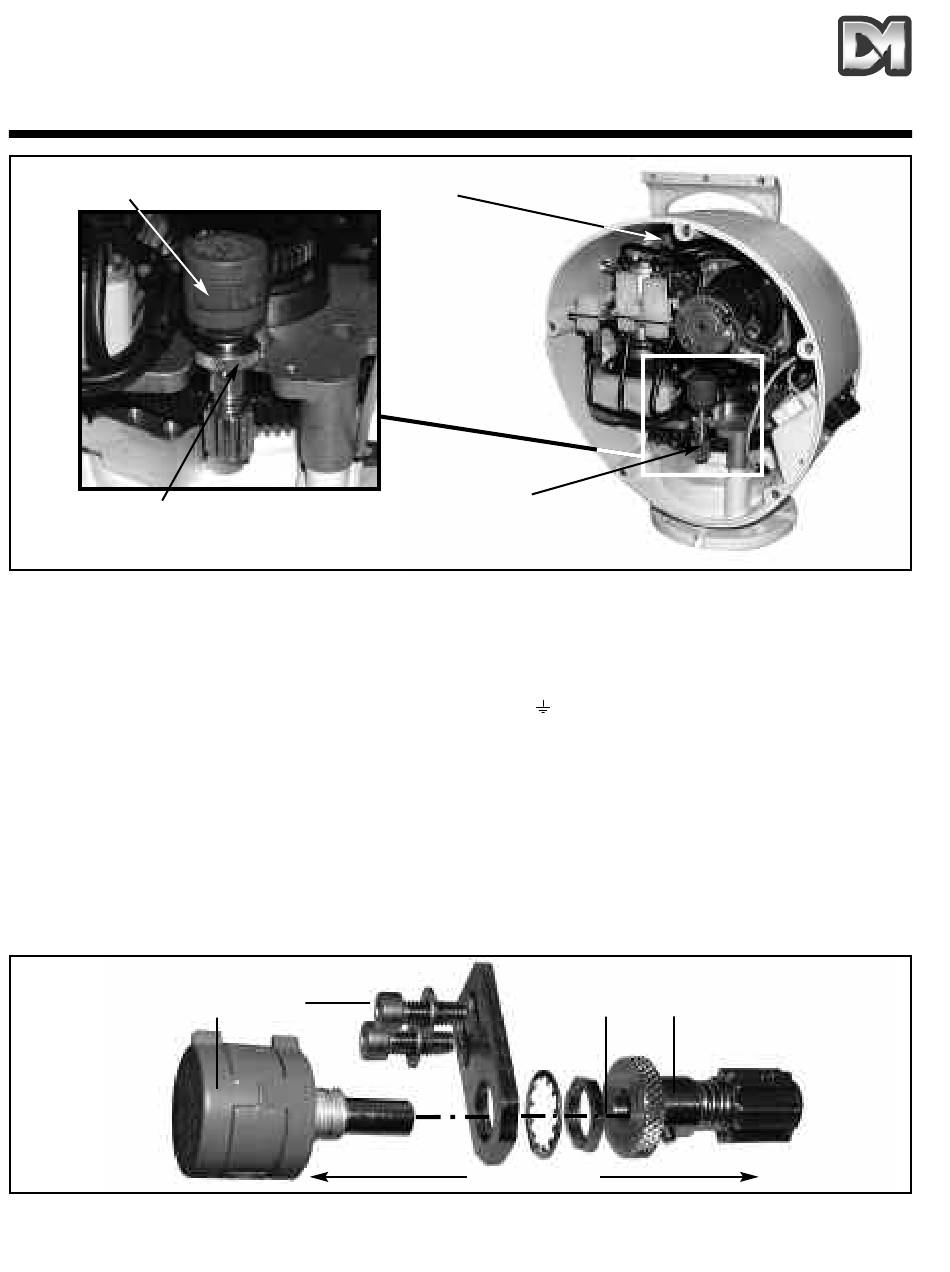

Fig. 1 Positions de potentiomètre de préréglage
Option de préréglage
(Pour assurer un signal de retour au moniteur qui surveille la position des têtes)
1. Amenez l'axe panoramique à la position centrale de l'angle de balayage voulu, et positionnez le
potentiomètre de préréglage panoramique de la manière illustrée à la fig. 1.
2. Mesurez la résistance entre la broche 1 (0 V retour) &
panoramique) sur le connecteur de préréglage.
3. Tournez le régleur d'embrayage sur le potentiomètre panoramique (fig. 1) pour obtenir une
valeur de 500 Ohms pour le centrage du potentiomètre.
4. Répétez la procédure pour l'axe d'inclinaison en mesurant la résistance du potentiomètre
d'inclinaison entre les broches 1 et 2 sur le connecteur de préréglage.
Pour remplacer un potentiomètre défectueux, déposez les vis de fixation (2) (illustré à la fig. 2) et
déposez l'ensemble. Libérez la vis sans tête immobilisant l'ensemble embrayage (4). Desserrez
l'écrou (3) pour retirer le potentiomètre (1) de son support de montage.
Fig. 2 Vue éclatée du potentiomètre
2000/2006 Manuel d'installation
Potentiomètre d'inclinaison
1 2
Potentiomètre panoramique
(sortie de signal de position
3 4
