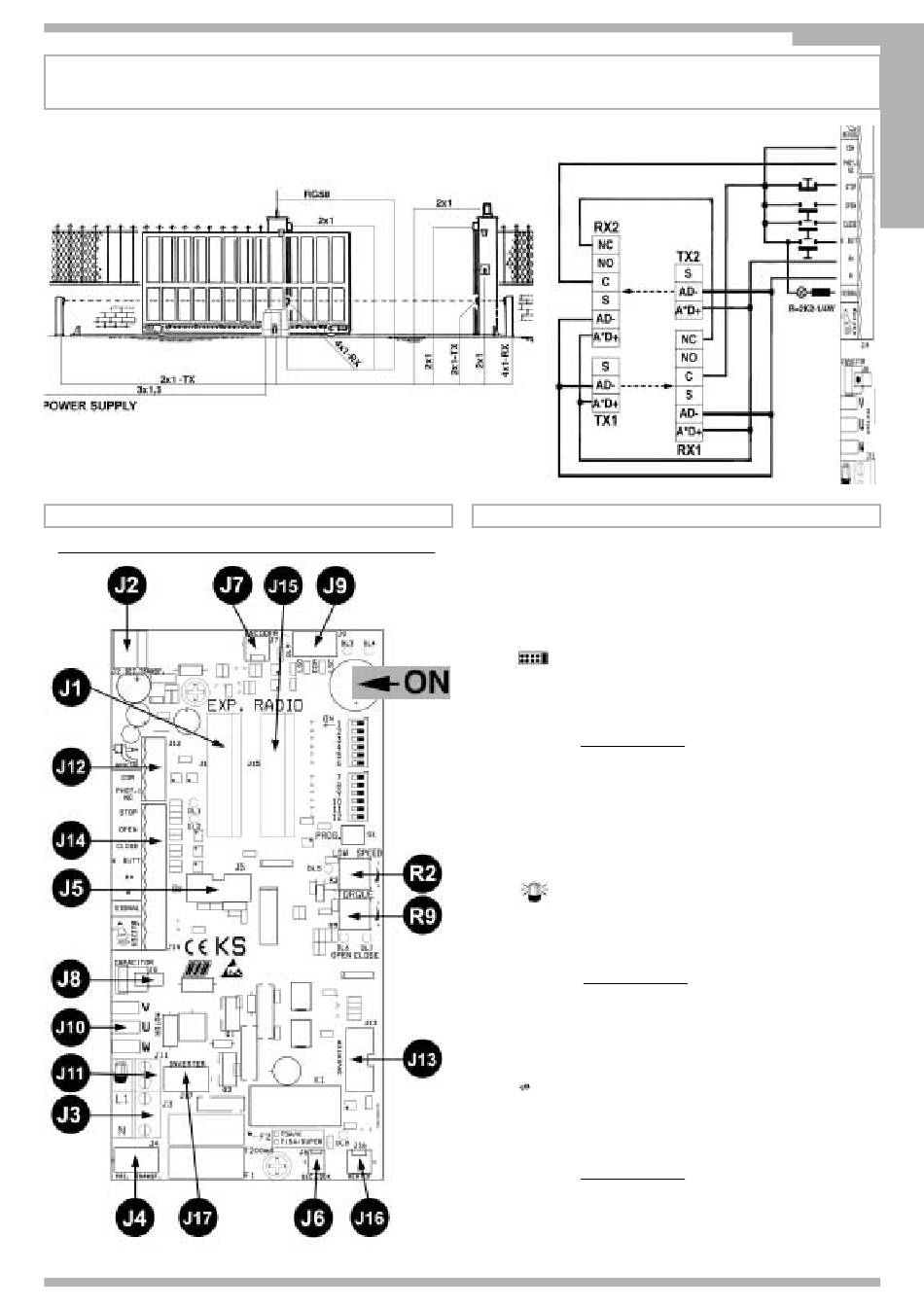

BRANCHEMENTS ÉLECTRIQUES
COFFRET ELECTRONIQUE KS (V.07 FAST)
Obligatoire software version 07 FAST ou suivantes versions FAST.
BC07050
V.07 FAST
A - BRANCHEMENTS
J1 => EXP.
Connecteur pour carte EXPANDER
J2 => SEC.TRANSF. Connecteur pour transformateur secondaire
J3 => L1 - N
Alimentation 230 Vac 50/60 Hz (sur demande 120V/60Hz)
J4 => PRI.TRANSF. Connecteur pour transformateur primaire
J5 =>
NE TOUCHEZ PAS LE PONTET!
S'IL EST ENLEVÉ, L'OPÉRATEUR NE SE DÉPLACE PAS!
J6 => SEC.LOCK
Connecteur pour branchement dispositif de sécurité déblocage
manuel
J7 => ENCODER
- PAS APPLICABLE -
J8 => CAPACITOR
Connecteur pour branchement condensateur
J9 =>
Connecteur embrochable pour le raccordement des fins de course
LSO
Contact de fin de course servant à arrêter l'ouverture du moteur
COM.
Commun des contacts
LSC
Contact de fin de course servant à arrêter la fermeture du moteur
J10 => MOTOR
Connecteur pour branchement Moteur
J11 =>
Feu clignotant (max. 40W )
J12 => AERIAL
Antenne radio
COM
Commun des contacts
PHOT.1 NC Contact photocellules (NF)
J13 => INVERTER
- PAS APPLICABLE -
J14 => STOP
Contact poussoir de stop (NF)
OPEN
Contact poussoir d'ouverture (NO)
CLOSE
Contact poussoir de fermeture (NO)
K BUTT.
Contact impulsion simple (NO)
A*A
Alimentation accessoires à 24Vac
SIGNAL
Voyant portail ouvert 12Vdc
Buzzer - Branchement avertisseur sonore (12Vdc max 200 mA)
J15 => RADIO
Connecteur pour radiorécepteur 24Vac
J16 => HEATER
Connecteur pour Carte réchauffeur
J17 => INVERTER
- PAS APPLICABLE -
R2 => TRIMMER LOW SPEED réglage de la vitesse de ralentissement en ouverture et
fermeture
R9 => TRIMMER TORQUE réglage de l'embrayage électronique
F
Pag. 15 di 40
