AXIS Q60 Series
5
1

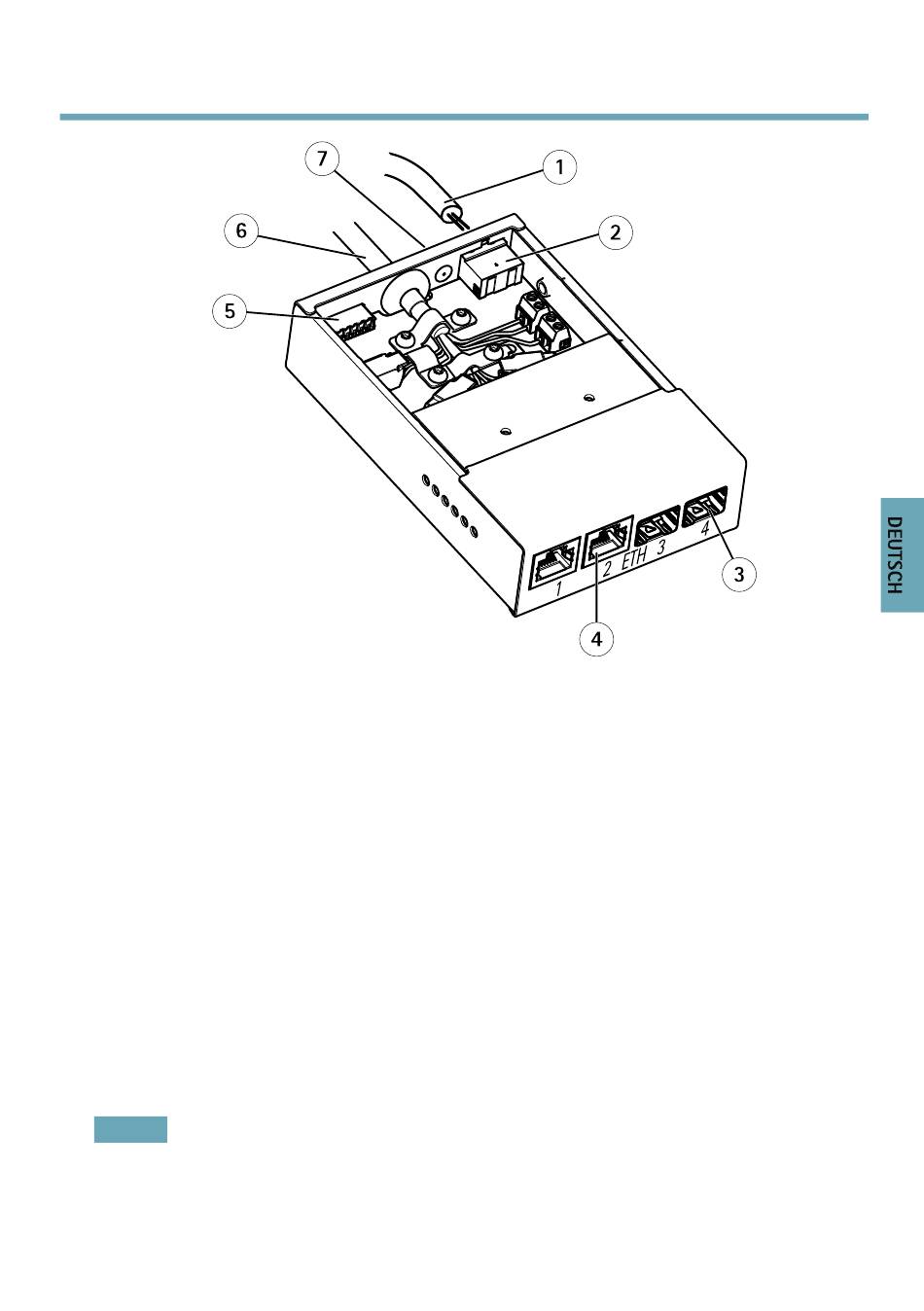

Stromkabel (Gleichstromeingang)
2
Netzanschluss (Gleichstromeingang)
3
Netzwerkanschluss SFP (extern) (2x)
4
Netzwerkanschluss RJ45 (extern) (2x)
5
E/A-Anschluss (extern)
6
Mehrfachanschlusskabel IP66
7
Masseschraube
13. Wenn zutreffend, schließen Sie ein E/A-Gerät an den externen E/A-Anschluss an.
14. Schließen Sie das Stromkabel (Gleichstromeingang) an den Anschalter an
(Gleichstromeingang).
15. Schließen Sie das Massekabel an die Masseschraube an.
16. Wenn mehrere Medien-Umschalter in einer Daisy-Chain verbunden werden, müssen Sie
den DIP-Schalter für jeden Netzwerkausgang, der mit einem anderen Medien-Umschalter
verbunden ist, auf Position C festlegen.
Wenn der Port direkt mit dem Netzwerk verbunden wird, belassen Sie den DIP-Schalter
in der Standardposition (Position B). Weitere Informationen hierzu finden Sie unter
Medien-Umschalteranschlüsse, auf Seite 79 und im Benutzerhandbuch.
Wichtig
Wenn das System nicht definiert wurde, verwenden Sie die Standardeinstellung (Position B)
des DIP-Schalters.
7
6
1
2
4
