AXIS Q60 Series
•
•
メディアコンターバースイッチを接続する際には、カメラのIP定格を維持するた
め、付属のマルチコネクターケーブルが必要になります。
ブル, ページ 177

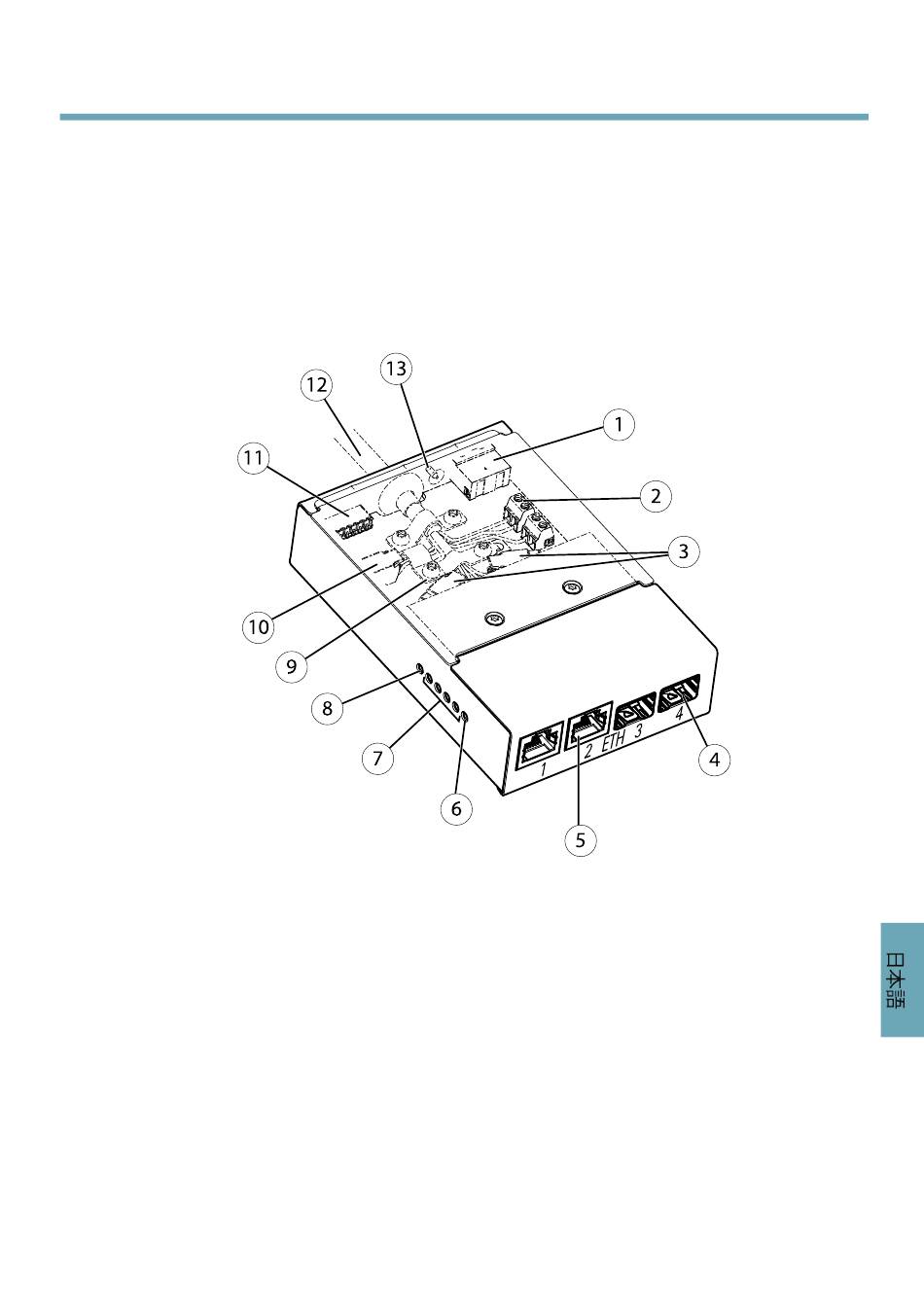

メ メ メ デ デ デ ィ ィ ィ ア ア ア コ コ コ ン ン ン バ バ バ ー ー ー タ タ タ ー ー ー ス ス ス イ イ イ ッ ッ ッ チ チ チ
1
電源コネクター (DC入力)
2
電源コネクター (DC出力)
3
内部ネットワークコネクター
4
外部ネットワークコネクター (SFP) (×2)
5
外部ネットワークコネクター (RJ45) (×2)
6
カメラLEDインジケーター
7
ネットワークLEDインジケーター (×4)
8
電源LEDインジケーター
9
グランドクリップ
10 内部I/Oコネクター
11 外部I/Oコネクター
12 マルチコネクターケーブル
13 グランド端子ネジ
ネットワーク (Ethernet 10/100Base‑T)
入出力 (I/O)
を参照してください。
13
12
11
10
9
8
7
1
6
5
175
マルチコネクターケー
2
3
4
