AXIS Q60 Series
•
Le câble multiconnecteurs fourni permet de maintenir la classification IP du produit. Consultez
Câble multiconnecteurs, à la page 49.

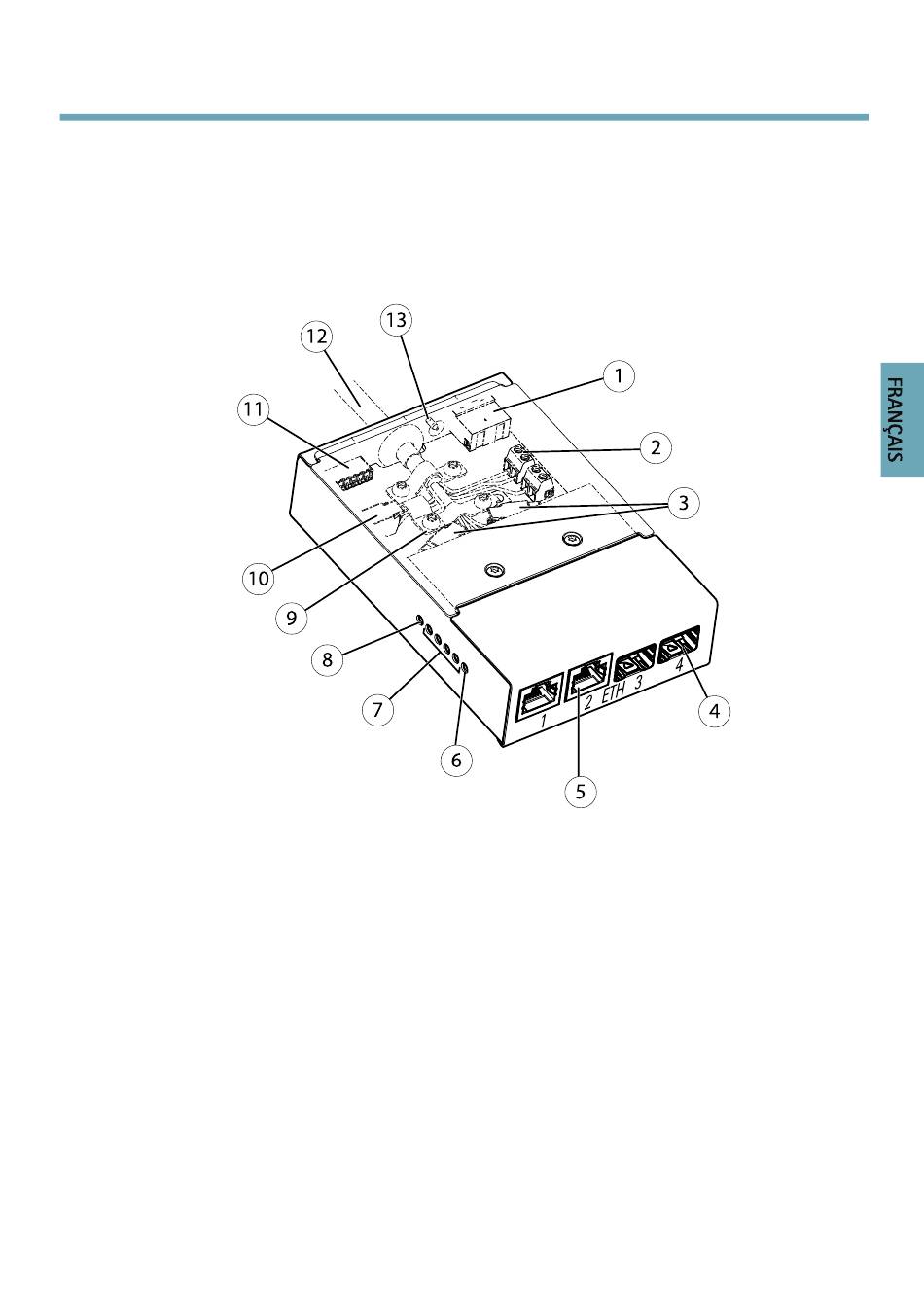

Commutateur de convertisseur de support

1
Connecteur d'alimentation (entrée CC)
2
Connecteur d'alimentation (sortie CC)
3
Connecteur réseau (interne)
4
Connecteur réseau SFP (externe) (x2)
5
Connecteur réseau RJ45 (externe) (x2)
6
Voyant de la caméra
7
Voyant DEL réseau (x4)
8
Voyant DEL d'alimentation
9
Clip de mise à la masse
10 Connecteur E/S (interne)
11 Connecteur E/S (externe)
12 Câble multiconnecteurs
13 Vis de mise à la terre
Entrée/sortie (E/S)
13
12
11
10
9
8
7
1
6
5
47
2
3
4
