2. Montez l'alimentation et le commutateur du convertisseur de média sur le mur ou, le
cas échéant, attachez-les à un rail DIN dans l'armoire. S'il s'avère nécessaire de percer,
vérifiez que les forets, vis et chevilles à utiliser sont appropriés pour le matériau.

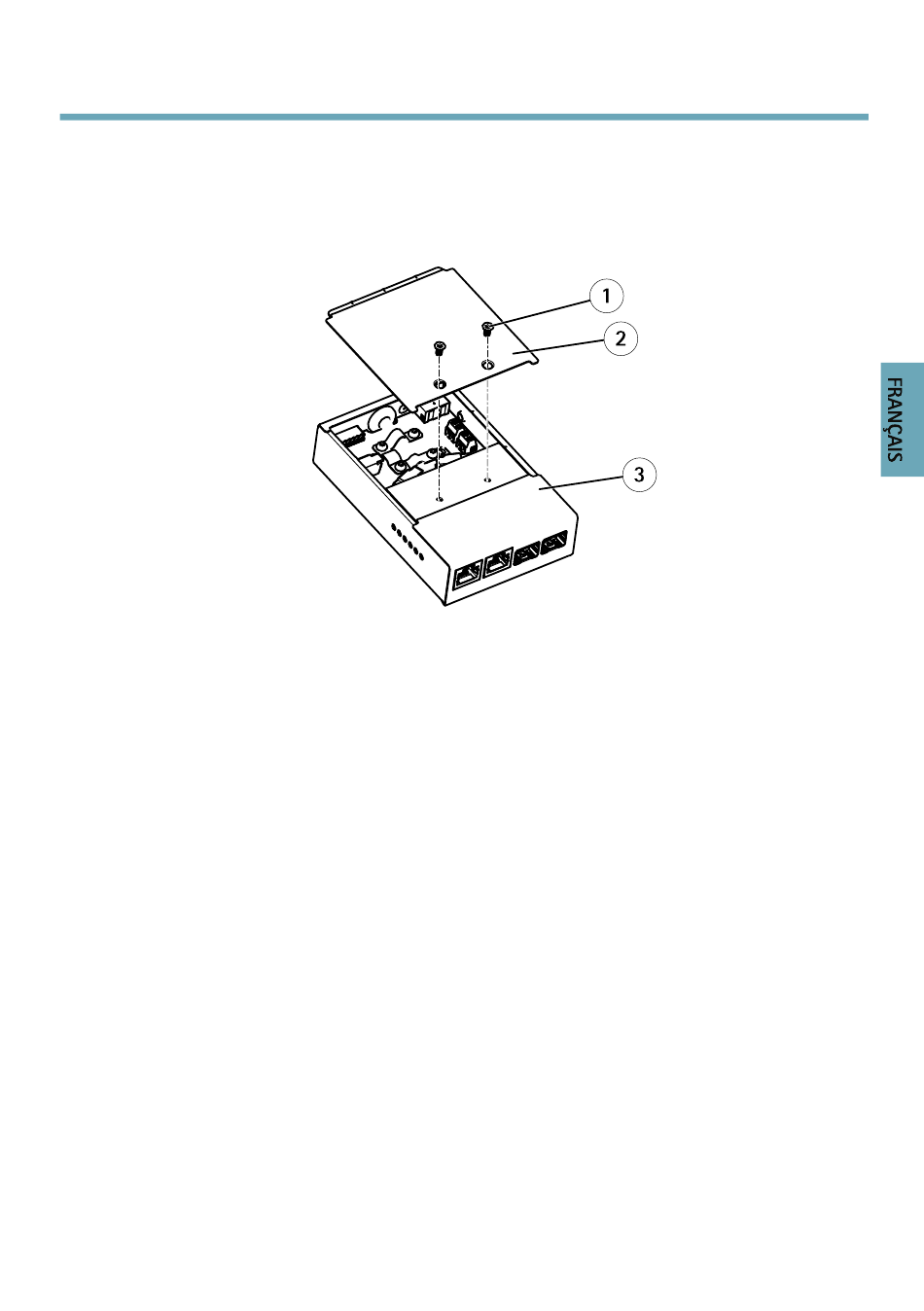

3. Desserrez les vis et retirez le couvercle du commutateur de convertisseur de média.
1
Vis (x2)
2
Couvercle
3
Commutateur de convertisseur de média
4. Enlevez 40 mm (1,57 po.) de la gaine du câble multiconnecteurs.
5. Ne touchez pas au blindage tressé, mais découpez 30 mm (1,18 po.) de la feuille
extérieure du blindage.
6. Rabattez la feuille extérieure du blindage restante et torsadez le blindage tressé pour
en faire une bobine.
7. Coupez environ 7-8 mm (0,27–0,32 po.) de la feuille de blindage du câble Ethernet.
8. Enlevez environ 7-8 mm (0,27–0,32 po.) de toutes les gaines du câble.
