Axis Q60 Série Guide D'installation page 122

1

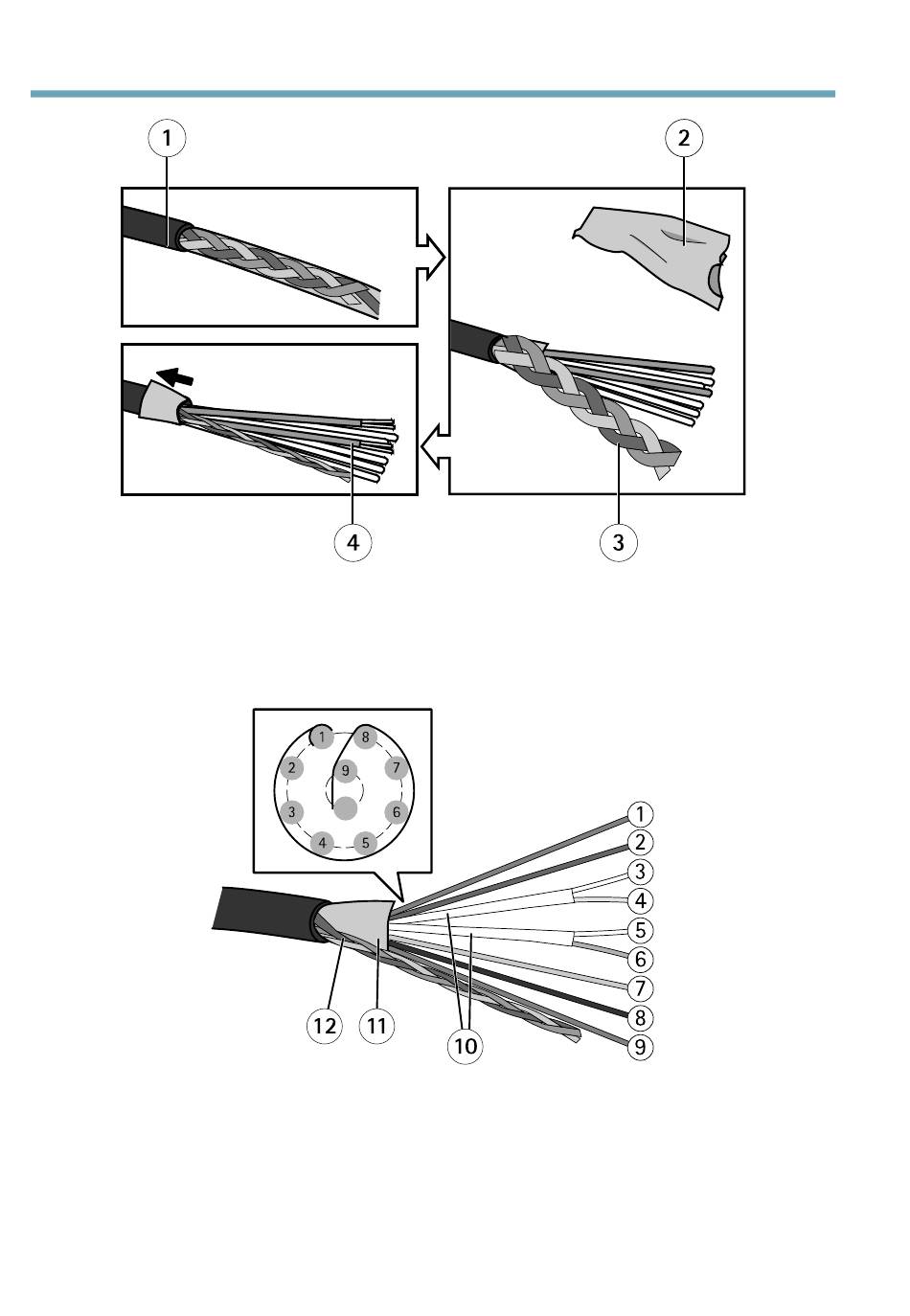

1 Rivestimento cavo multiplo
2
Schermo in lamina esterno
3
Schermo intrecciato
4
Schermo in lamina del cavo Ethernet (2)
1
Cavo di alimentazione (rosso)
2
Cavo digitale I/O (blu)
3
Cavo Ethernet (verde/bianco)
4
Cavo Ethernet (verde)
5
Cavo Ethernet (arancio/bianco)
4
1 8
2 7
9
3 6
4 5
12 11
10
122
AXIS Q60 Series
2 2
3
1
2
3
4
5
6
7
8
9
