Axis Q60 Série Guide D'installation page 61

AXIS Q60 Series
5

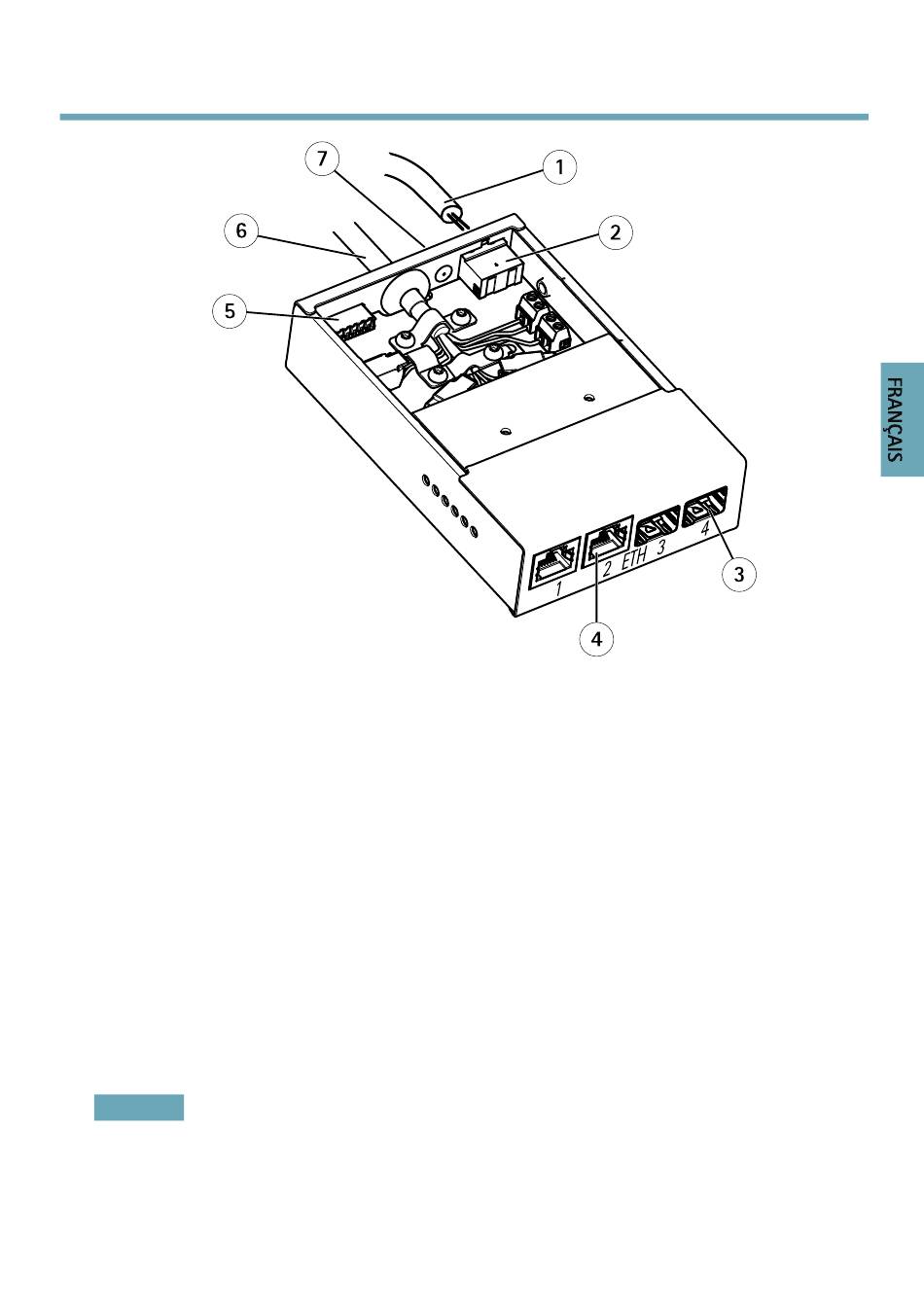

1
Câble d'alimentation (entrée CC)
2
Connecteur d'alimentation (entrée CC)
3
Connecteur réseau SFP (externe) (x2)
4
Connecteur réseau RJ45 (externe) (x2)
5
Connecteur E/S (externe)
6
Câble multiconnecteurs IP66
7
Vis de mise à la terre
13. Le cas échéant, connectez le dispositif E/S au connecteur E/S externe.
14. Connectez le câble d'alimentation (entrée CC) au connecteur d'alimentation (entrée CC).
15. Reliez le fil de mise à la terre à la vis de mise à la terre.
16. Si vous connectez plusieurs commutateurs de convertisseur de média en cascade,
configurez le commutateur DIP de chaque port du connecteur réseau sortant à un autre
commutateur de convertisseur de média à la position C.
Laissez le commutateur DIP sur sa position par défaut (position B) lorsque vous connectez
le port directement au réseau. Pour plus d'informations, reportez-vous au Connecteurs
du commutateur de convertisseur de média, à la page 48 et au manuel de l'utilisateur.
Important
Si le système n'est pas défini, utilisez le commutateur DIP sur sa position par défaut
(position B).
7
6
1
2
4
61
3
