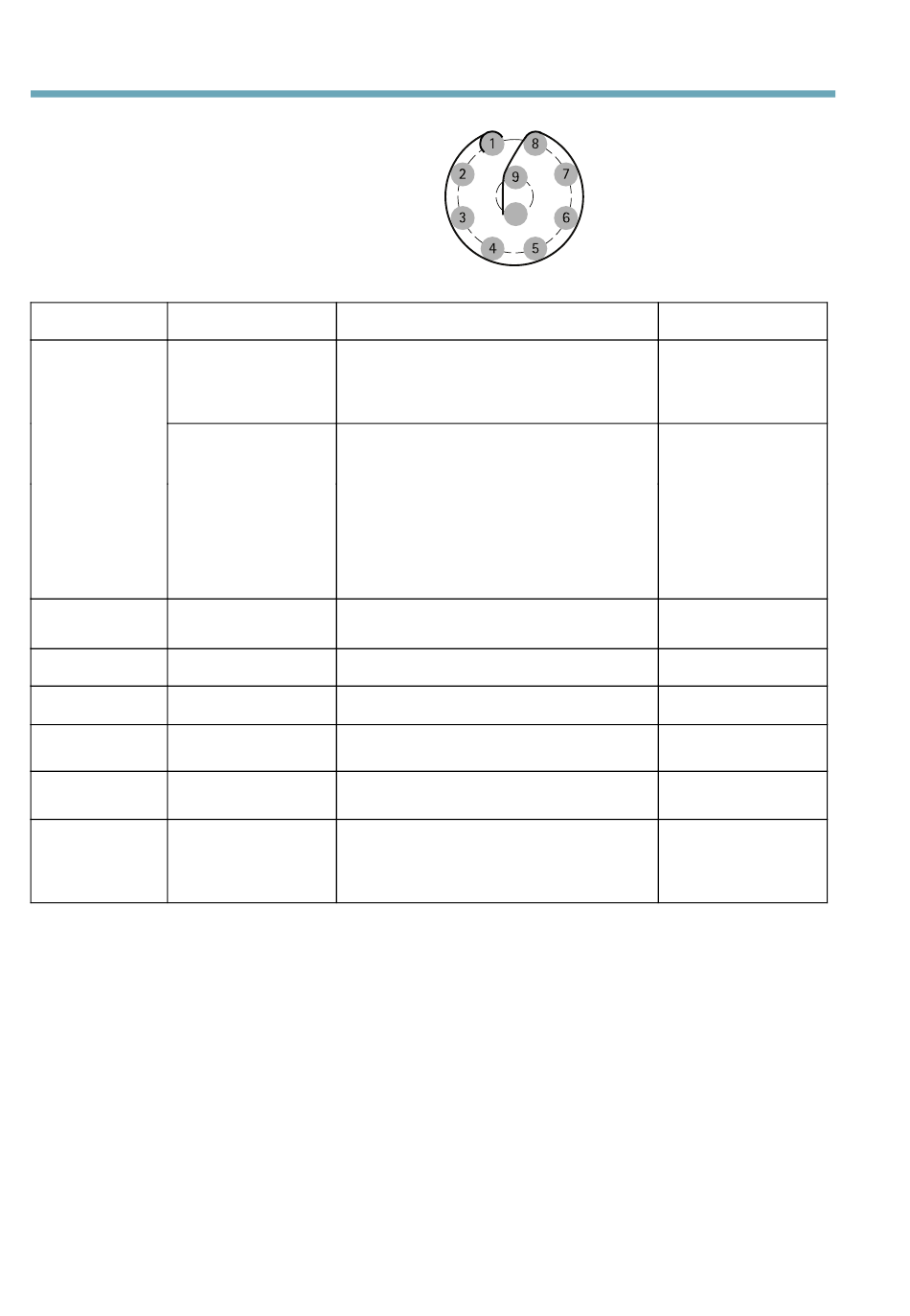

Dati Tecnici; Condizioni Di Funzionamento - Axis Q60 Série Guide D'installation

• Alimentazione CC
• Rete (Ethernet 10/100Base-T)
• Input/Output (I/O)
Funzione Cavo – pin
2 - blu
Configurabile
(ingresso o
uscita)
7 - giallo
RX+
3 - verde/bianco
RX- 4 - verde
TX+
5 - arancio/bianco
TX- 6 - arancio
8 - nero
GND
1, 9 - rosso
alimen-
tazione 12 V

Dati tecnici

Condizioni di funzionamento

Il prodotto Axis è destinato all'uso esterno.
1
2
9
3
4
Note
Ingresso digitale - Collegare a terra
(GND) per attivarlo oppure lasciarlo
isolato (scollegato) per disattivarlo.
Uscita digitale – Connessione
interna a terra quando attivo, isolato
(scollegato) quando inattivo. Se
utilizzato con un relè esterno, è
necessario collegare un diodo in
parallelo al carico per proteggere il
dispositivo da transitori di tensione.
Ethernet – ricevente
Ethernet – ricevente
Ethernet – trasmittente
Ethernet – trasmittente
Terra
Utilizzato per alimentare la
telecamera
114
AXIS Q60 Series
8
7
6
5
Specifiche
Da 0 a +30 V CC
Carico massimo =
100 mA
Tensione max. =
+ 30 V CC
12–13.2 V CC
Carico massimo =
6 A
