Manual de instalación y uso de HELO Roxx Pure

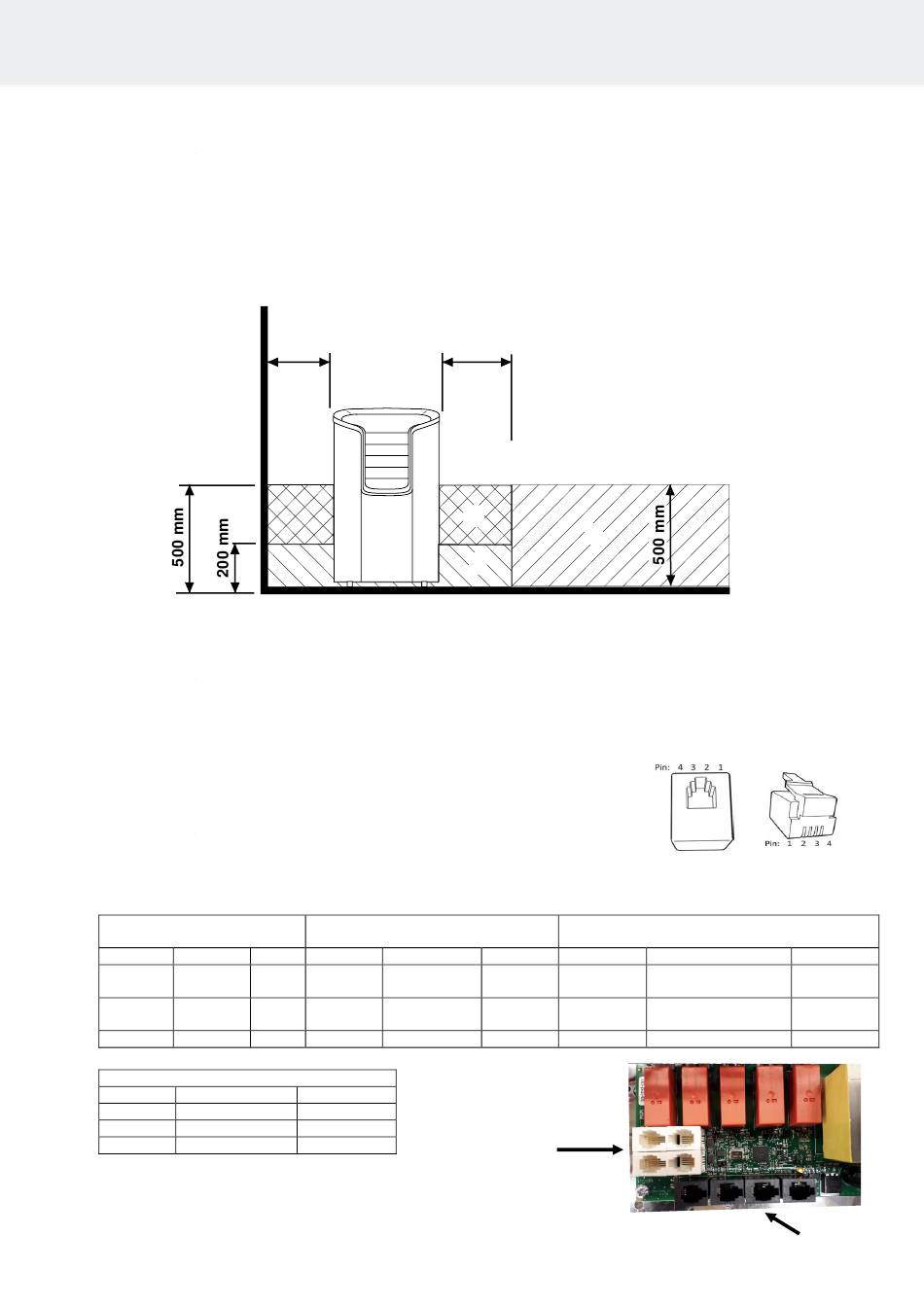

2.13 Colocación de la caja de conexiones
A = Separación de seguridad mínima especificada
1. Colocación recomendada de la caja de conexiones.
2. Se recomienda utilizar una caja de silumin en esta zona.
3. Debe evitarse esta zona. Utilice siempre una caja de silumin.
En las demás zonas debe utilizarse una caja termorresistente (125 °C) y cables termorresistentes (170 °C).
La caja de conexiones debe estar libre de obstáculos. Al instalar la caja de conexiones en la zona 2 o 3,
consulte las instrucciones y las normas indicadas por la empresa de suministro de energía local.
Imagen. 4 Colocación de la caja de conexiones para el cable de conexión en la sala de sauna

2.14 Control remoto

El Calentador se puede controlar de forma remota conectando un contactor cerrado, que se pueda disparar mediante
impulsos, a los conectores 3 y 4 de una placa de circuito RJ10. El tamaño de cable recomendado es AWG 24 o 26. La
longitud de los cables AWG 24 debe ser de 200 m como máximo al utilizar un controlador Pure.
La longitud de los cables AWG 26 debe ser de 130 m como máximo si se usa un controlador Pure.
2.15

Conectores RJ 10 de la placa del circuito

NOTA: si las conexiones se realizan de forma incorrecta, la placa de circuito puede estropearse.
Sensor adicional (NTC)
Clavija 1
Clavija 2 NTC
10 kOhm
Clavija 3 NTC
10 kOhm
Clavija 4
Sensor (sec./NTC)
Clavija 1 Tope final
Clavija 2 NTC 10 kOhm
Clavija 3 NTC 10 kOhm
Clavija 4 Tope final
Tabla 3 Orden de acoplamiento de los
conectores RJ 10 a la placa de circuito
A
3.
2.
Interruptor de control remoto
(interruptor ext.)
Clavija 1
3,3 V Clavija 2
CPU Clavija 3 Al interruptor
Clavija 4 Al interruptor
Tierra
3,3 V
CPU
Conectores RJ10 del
10 V
panel de control
Imagen 5. Orden de los conectores RJ 10. Sensor, interruptor de puerta, control
A
3.
1.
2.
Clavija 1
Clavija 2
Tierra Clavija 3
12 V CC Clavija 4
remoto, NTC adicional
Interruptor de puerta
LED de alarma Tierra
Interruptor de puerta Tierra
Interruptor de puerta 12 V CC
