Manuale di installazione e uso HELO ROXX Pure

2.17 Interruttore porta

Si riferisce all'interruttore sulla porta della sauna. Questo interruttore è conforme alle norme. Le saune pubbliche
e private, vale a dire le saune in cui il riscaldatore può essere acceso dall'esterno, ad esempio tramite l'utilizzo di
un pulsante di accensione/spegnimento o metodo simile, devono essere dotate di un interruttore porta.
Il pannello di controllo si registra automaticamente quando l'interruttore della porta è collegato al circuito OLEA 99
del riscaldatore. Quando si utilizza la sauna per la prima volta dopo l'installazione, chiudere la porta della sauna e
accendere l'elettricità mediante l'interruttore principale del riscaldatore
Se la porta viene aperta prima dell'avvio di una sequenza di riscaldamento (riscaldamento pre-impostato), l'uso
automatico (uso remoto) viene disattivato dopo un minuto. La porta deve essere chiusa e la funzione riavviata dal
pannello di controllo.
Se la porta rimane aperta per più di cinque minuti con il riscaldatore acceso, questo si spegne automaticamente.
Il riscaldatore può essere riattivato dal pannello di controllo una volta chiusa la porta. La spia di guasto, se
installata, inizia a lampeggiare. Consultare le seguenti istruzioni per l'installazione.
Istruzioni per installazione e collegamento dell'interruttore porta
L'interruttore porta è installato fuori dalla cabina sauna sul bordo superiore della porta, ad almeno 300 mm
dall'angolo interno.
L'interruttore è installato sul telaio della porta e il magnete è installato sulla porta. La distanza tra l'interruttore e il
magnete è di 18 mm.
Quando sulla parte superiore della porta è installato un interruttore porta, Sauna360 consiglia di utilizzare il modello
Sauna360 con codice prodotto n. 0043233, SSTL 8260371.
Quando sulla parte inferiore della porta è installato un interruttore porta, Sauna360 consiglia di utilizzare il modello
Sauna360 con codice prodotto n. SP11000326, SSTL 8263280.
Per istruzioni consultare le istruzioni d'uso e d'installazione fornite con il riscaldatore.
Interruttore porta
Magnete
sulla porta

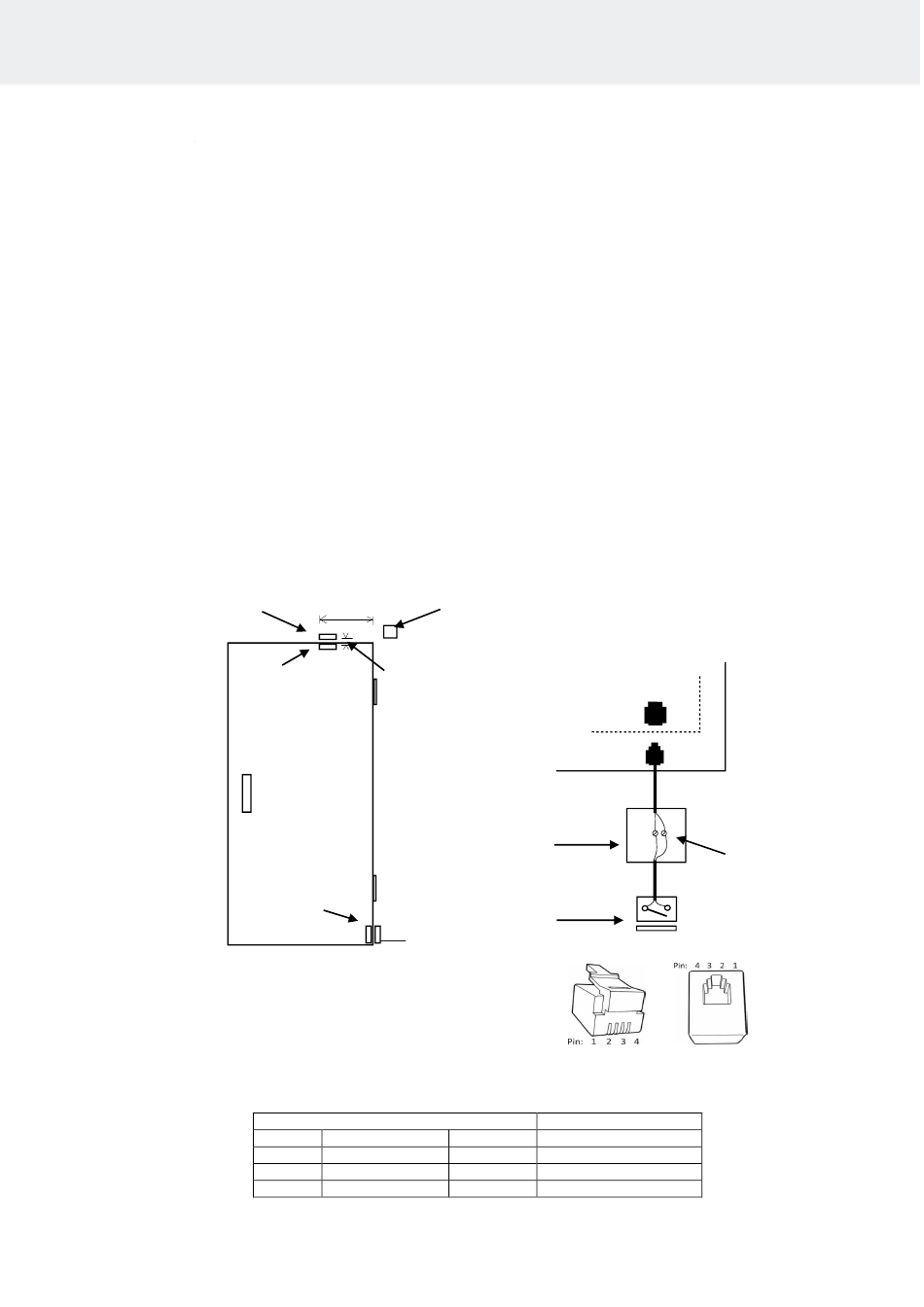

Figura 7 Installazione dell'interruttore porta
Min. 300 mm
Max. 18 mm
Posizione
dell'interruttore
porta quando
installato sulla
parte inferiore
Interruttore porta
Pin 1
Pin 2
Pin 3 Interruttore porta
Pin 4 Interruttore porta
Tabella 4. Collegamento dell'interruttore della porta
Scatola di derivazione
Scatola dei
collegamenti
Interruttore porta
Magnete per la porta
Figura 8. Pin: ordine di RJ 10
Colore del conduttore
GND
12 VDC Verde / Bianco
Riscaldatore
OLEA 99
3
4
Collegare i fili marrone e
nero dell'interruttore
porta.
(contatto di chiusura)
Arancia
12
