Installatie- en gebruikershandleiding HELO Roxx Pure

2.10. Verschillende installatiefasen

Met de ingeschoven stelpoten bevindt de montagehoogte van de
de saunakachel zich aan de wand, op 750 mm vanaf de vloer.
De stelpoten kunnen 15 mm worden versteld op een
schuine vloer. Controleer na de montage of beide stelpoten
gelijkmatig op de vloer rusten.
De afstand tussen de montagegaten in de muur bedraagt 240 mm.
Onderdelen voor wandmontage:
- keilbouten saunakachel (A)
- wandbevestiging (B)
- metalen schroef 4,2 x 13 mm
- installatieschroef 6 x 40 mm
Steek de keilbouten (A) door de gaten in de verwarming zodat
het ingaande deel naar boven is gedraaid.
De wandbevestiging (B) wordt aan de muur bevestigd, zodat de openingen
waarin de keilbouten zijn vastgezet naar boven wijzen.
De houder kan ook rechtstreeks op de saunakachel worden bevestigd.
Markeer de posities van de schroeven op de muur en boor, indien nodig,
kleine gaten om de saunakachel op de
muur de monteren met de meegeleverde schroeven.
Op de afbeelding is te zien hoe de wandbevestiging aan de
de saunakachel bevestigd moet worden. De keilbouten zijn bevestigd aan
de wandbevestiging met de metalen schroeven.

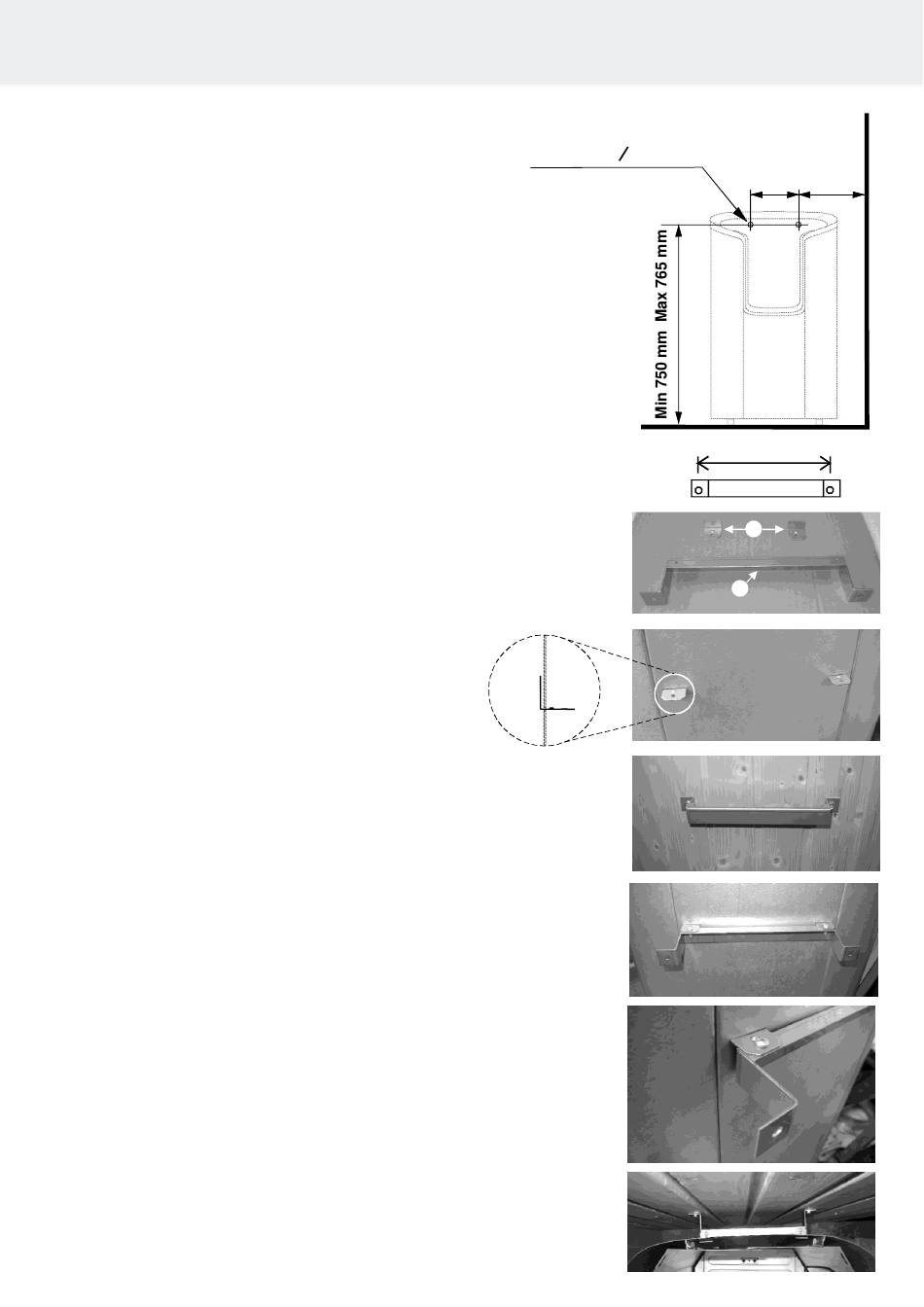

Afbeelding 3 Verschillende installatiefasen
Borr diam. o 3,5 mm
2 stuks
1 stuks
2 stuks
2 stuks
8
Min.
240 240 mm
2 4 0 m m
240mm
A
B
