Käyttö- ja asennusohje HELO Roxx Pure
2.11
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukaisesti.
Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai
laadultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkkilamppu, sähkö-
lämmityksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiukaan liitosjohtona.
Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin kun
erillistä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukainen.
Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä. Rasian
sijoituskorkeus saa olla enintään 500 mm lattiasta. Katso sivu 10. Kuva 4 Liitosjohdon kytkentärasian sijoitus
saunassa
Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta, voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n
korkeudella lattiasta.
Teho Kiukaan
liitäntäkaapeli
H07RN –F/ 60245
IEC 66
mm²
kW 400-415V 3N~
6,0 5 x 1,5
9,0 5 x 2,5
Taulukko 2 Syöttökaapeli ja sulakkeet
HUOM! Saunan valo-ohjaus piirikortilta on tarkoitettu resistiiviselle kuormalle (hehkulamput). Piirikortin rele ei
kestä kapasitiivista virtakuormaa (hakkurivirta lähteet). Jos käytetään valoja joissa on muuntaja esim. led tai
halogen lamput, on kiukaan piirikortin releohjaukseen kytkettävä erillinen rele tai kontaktori valojen ohjaukseen.
Kiukaan eristysresistanssi:
Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta.
Tämä saattaa aiheuttaa vuotovirtaa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan
sähkösyöttöä vikavirtakytkimen kautta.
Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.

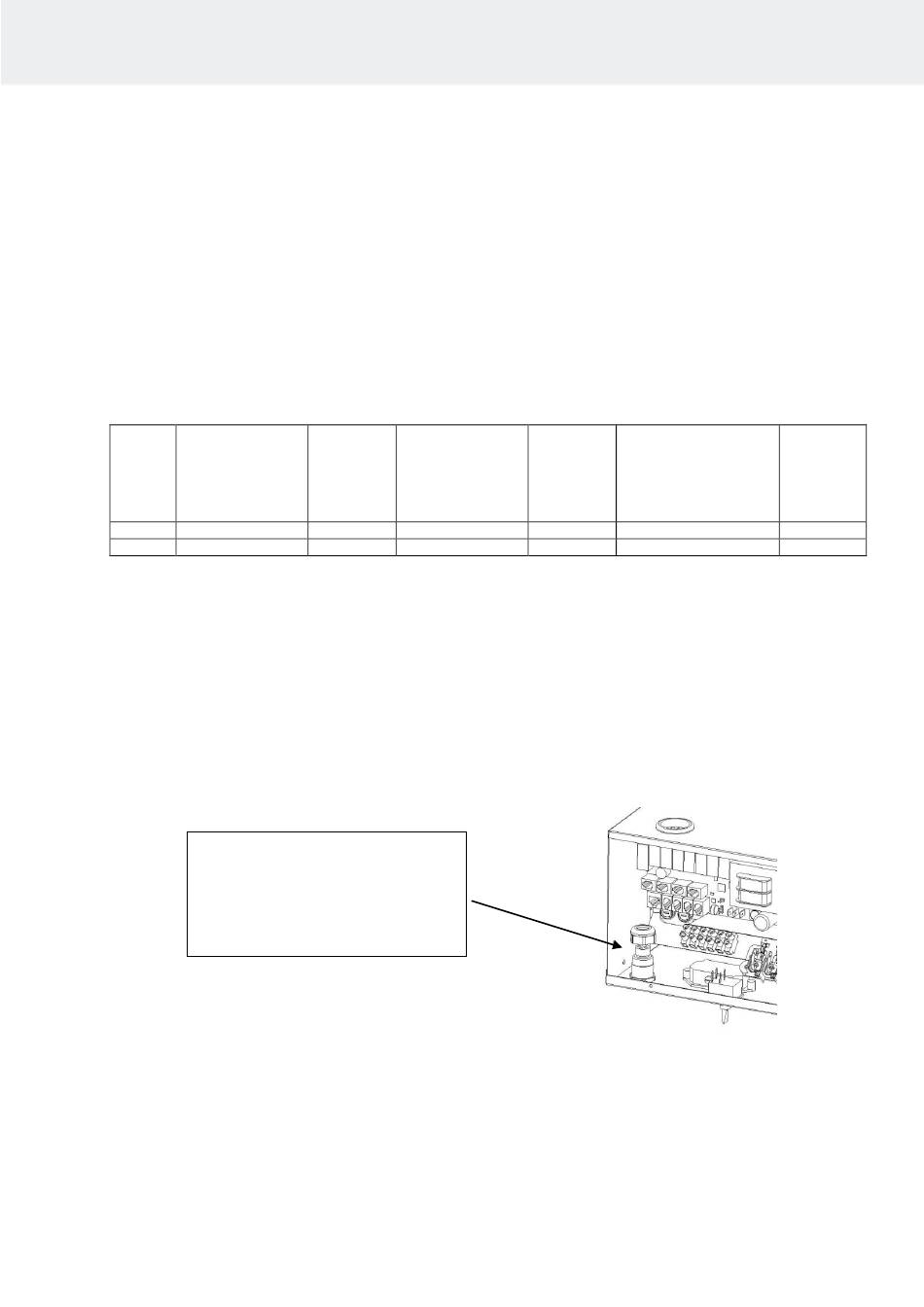

Irrota vedonpoistimen mutteri ja kumi.
Halkaise läpiviennin kumi reiän kohdalta
pystysuunnassa. Vie ohjauspaneelin ja
tuntoelimen OLET 31 kaapelit vedon-
poistimen läpi ja pujota halkaistuun
reikiin.
Kiristä vedonpoistonippa.
2.12 Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kiukaassa on liittimet (merkitty N - 55) sähkölämmityksen vuorottelun ohjausta varten. Liittimissä N – 55 ja vas-
tuksissa on jännite (230V) samanaikaisesti. Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorot-
telua eli asunnon lämmitys kytkeytyy, kun saunatermostaatti katkaisee virran kiukaalta.
Kiukaan liittäminen sähköverkkoon
Sulake
liitäntäkaapeli
H07RN –F/ 60245
A
3 x 10
3 x 16
Kiukaan Sulake
IEC 66
mm² A
230V 3~
4 x 2,5 3 x 16
4 x 6 3 x 25
Kiukaan Sulake
liitäntäkaapeli
H07RN –F/ 60245
IEC 66
mm²
230V-240V 1N~ / 2~
3 x 6 1 x 35
---------- --------
9
