Installations- och bruksanvisning HELO Roxx Pure
2.11
Aggregatet får endast anslutas till elnätet av en behörig elektriker enligt gällande föreskrifter. Aggregatet ansluts
halvfast till elnätet med hjälp av H07RN-F (60245 IEC 66)-kablar eller motsvarande. Övriga kablar (till
signallampan och eluppvärmningens korskoppling) ska också vara av samma typ. PVC-kablar får inte användas
som anslutningskablar. En flerpolig kabel (t.ex. 7-polig) kan användas som anslutningssladd om spänningen är
den samma. Om man inte har separata säkringar för styrström ska alla kablar ha samma diameter och passa
huvudsäkringen.
Kopplingsdosan på bastuns vägg ska vara placerad innanför aggregatets säkerhetsavstånd. Kopplingsdosan ska
placeras högst 500 mm från golvet. Se sidan 10. Bild 4 Placering av skarvsladdens anslutningsdosa i basturum-
met.
Om kopplingsdosan placeras mer än 500 mm från aggregatet kan den placeras högst 1 000 mm från golvet.
Effekt Aggregatets
anslutningskabel
H07RN –F/ 60245
IEC 66
mm²
kW 400-415V 3N~
6,0 5 x 1,5
9,0 5 x 2,5
Tabell 2 Anslutningskablar och säkringar
OBS! Att styra belysningen i bastun med kretskortet är bara möjligt med resistiva laster (glödlampor).
Kretskortsreläet tål inte kapacitiva laster (switchade strömförsörjningsenheter). Om belysningsarmaturen i bastun
har transformatorer, till exempel LED- eller halogenlampor, måste kretskortets relästyrning vara försedd med ett
separat relä eller en separat kontaktor för att styra belysningen.
Aggregatets isolationsmotstånd:
Vid lagring kan fukt uppstå på aggregatets värmeelement. Detta kan orsaka läckström. Fukten försvinner efter ett
par uppvärmningar. Koppla inte aggregatets eluttag till en jordfelsbrytare.
Du måste följa gällande elsäkerhetsbestämmelser vid installationen av aggregatet.

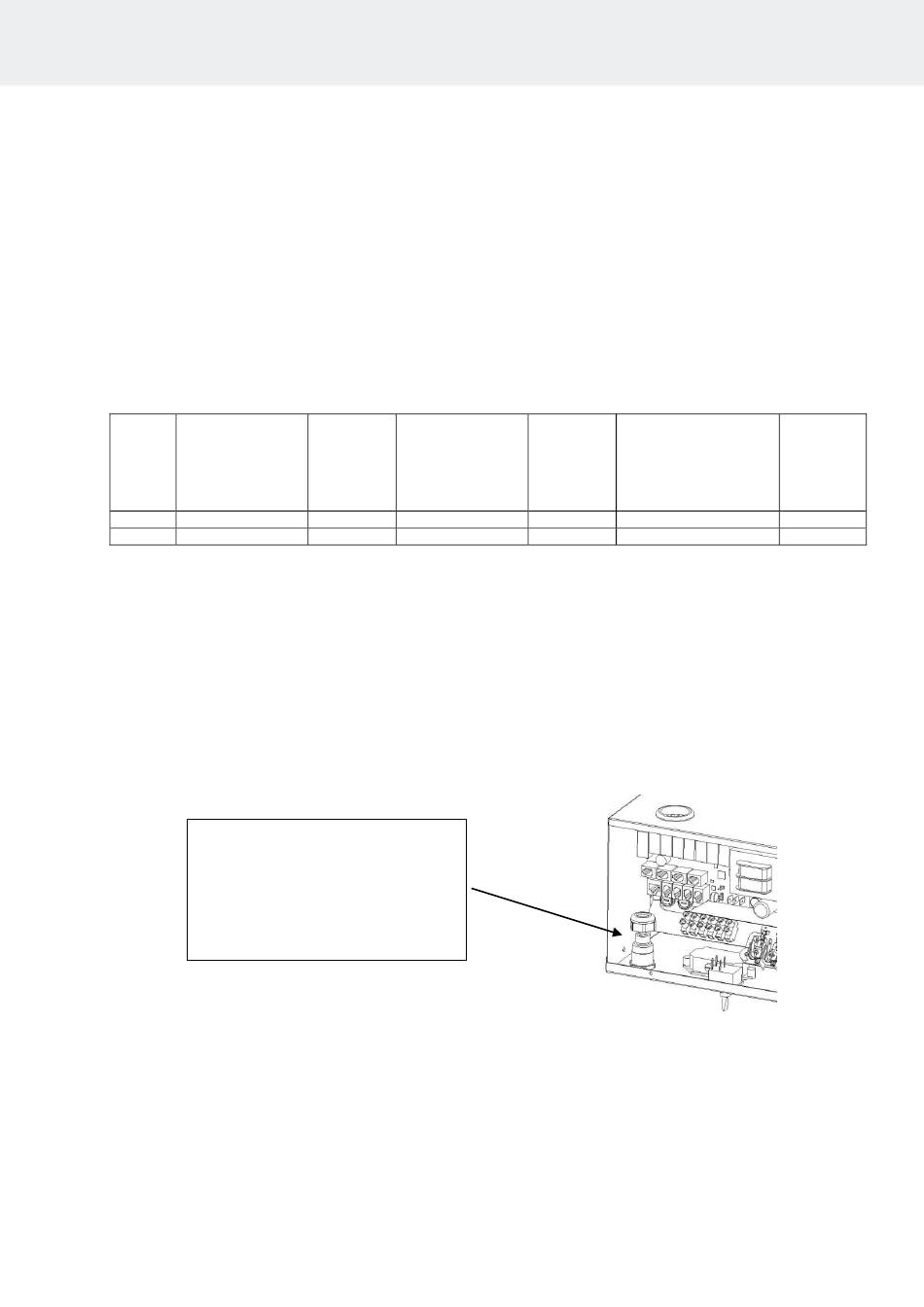

Ta bort muttern och gummigenomföring-
en från dragavlastningsbussningen. Gör
en lodrät skåra i gummigenomföringen i
linje med hålet. För in kontrollpanelens
och sensorns OLET 31 kablar genom
dragavlastningsbussningen och genom
gummigenomföringens splittade hål. Dra
åt dragavlastningsbussningens nippel.
2.12 Korskoppling av eluppvärmningen
Eluppvärmningens korskoppling gäller bostäder med eluppvärmning.
I bastuaggregatet finns kopplingsstycken (märkta med 55) för styrning av eluppvärmningens korskoppling.
Kopplingsstyckena N-55 och motstånden har en samtidig spänning på 230 V. Bastuaggregatets termostat styr
också uppvärmningens korskoppling, d.v.s. uppvärmningen av bostaden aktiveras när bastutermostaten bryter
strömmen till aggregatet.
Anslutning av bastuaggregatet till elnätet
Säkring Aggregatets
anslutningskabel
H07RN –F/ 60245
A
3 x 10
3 x 16
Säkring
IEC 66
mm² A
230V 3~
4 x 2,5 3 x 16
4 x 6 3 x 25
Aggregatets Säkring
anslutningskabel
H07RN –F/ 60245
IEC 66
mm²
230V-240V 1N~ / 2~
3 x 6 1 x 35
---------- --------
9
